Onderhoud
Meting

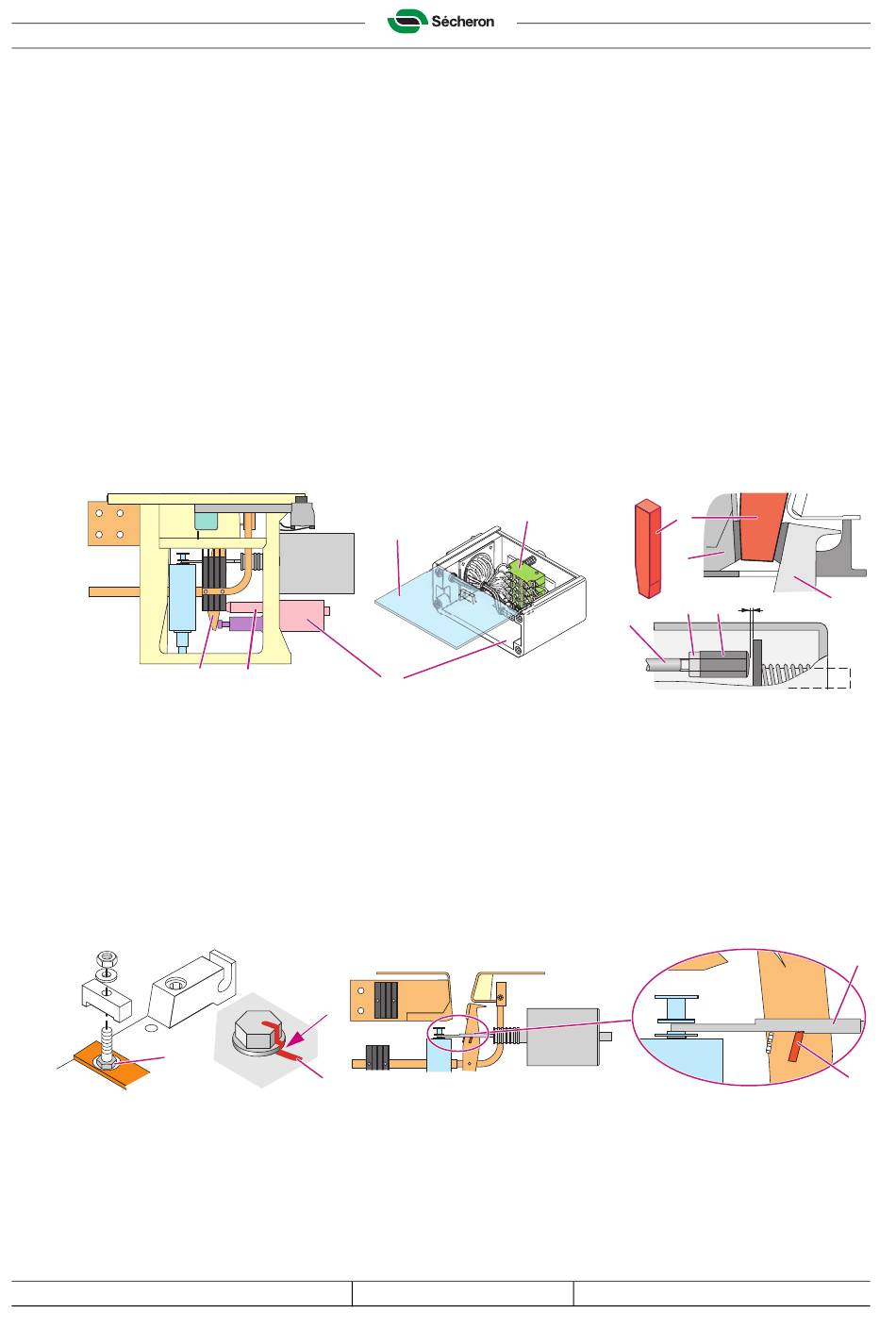

a) Deze meting wordt uitgevoerd met de vermogenschakelaar geopend: het afstandstuk
SG101777P00001 (1) moet tussen het schuifcontact (3) en het vaste contact (4) worden
geplaatst om hen in geheel open positie te blokkeren.
Opmerking! Als de optionele "Positiewijzer" gemonteerd is op de behuizing (9), zie § G.8.
b) Verwijder het transparante deksel (5).
c) Meet de speling Z aan de top van de stoter (8) met behulp van:
– de aanbevolen "Z" controlemaat van Sécheron (of universele voelmaten) wanneer de
– universele voelmaten tijdens geplande inspecties.
Afstelling
Haal de borgmoer (7) en de moer (6) los, draai de moer (6) om de speling Z af te stellen en haal
beide moeren weer aan.
Na de afstelling moeten er minstens twee openingen/sluitingen worden verricht alvorens de speling
opnieuw te controleren.
D.6.6
Controle en invetting
a) Controleer met het oog het aanhaalkoppel van alle schroeven en moeren: om deze te contro-
leren kijkt u naar de rode markeringen (4) erop, die in lijn moeten zijn, niet verdeeld (5). Als
een markering verdeeld is, moet de schroef opnieuw worden aangehaald volgens de
waarden van de tabel in §
betreffende paragrafen in deze handleiding (bv. de moeren (1) tot 17 Nm). Controleer tegelij-
kertijd of alle nodige onderlegringen aanwezig zijn.
b) Vet het vorksamenstel (2) en de aanslag van de ratel (3) in, breng het vet aan met behulp
van een borstel.
1
Documentnummer: SG101278TNL
Copyright© 2014 Sécheron SA - Dit document heeft geen contractuele waarde, en bevat informatie die overeenkomt met de stand van de technologie op de datum van publicatie.
D-38
Z-speling wordt ingesteld na vervanging van onderdelen;
4
8
5
4
2
5
9
02640
C.8
of de aanhaalkoppels die specifiek vermeld worden in de
02626
Revisie: B03
Bestand: d-UR26-8S_maint_nl.fm
UR26-81/82S
1
4
Z
7
6
8
Uitgavedatum: 24.3.2014
3
2
3
