c) Assembleer de stoter (8) op het frame en steek het uiteinde van de stoter (8) in zijn zitting (9)
op het schuifcontact.
d) Assembleer de schokdemper (7).
e) Assembleer de doos (6) weer.
f)
Assembleer beide koelers (5), de afstandsstukken (4) en beide hoorns (20).
g) Controleer de uitlijning van het schuifcontact (12) met het vaste contact (13). Lijn indien
nodig opnieuw uit door de schroeven (14) van de onderste verbindingsstaaf (15) los te halen,
de staaf uit te lijnen en de schroeven (14) weer te spannen.
h) Controleer de spelingen X en Y. Stel hen indien nodig af volgens §
D.7.2
Vervanging van de aanslag (16)

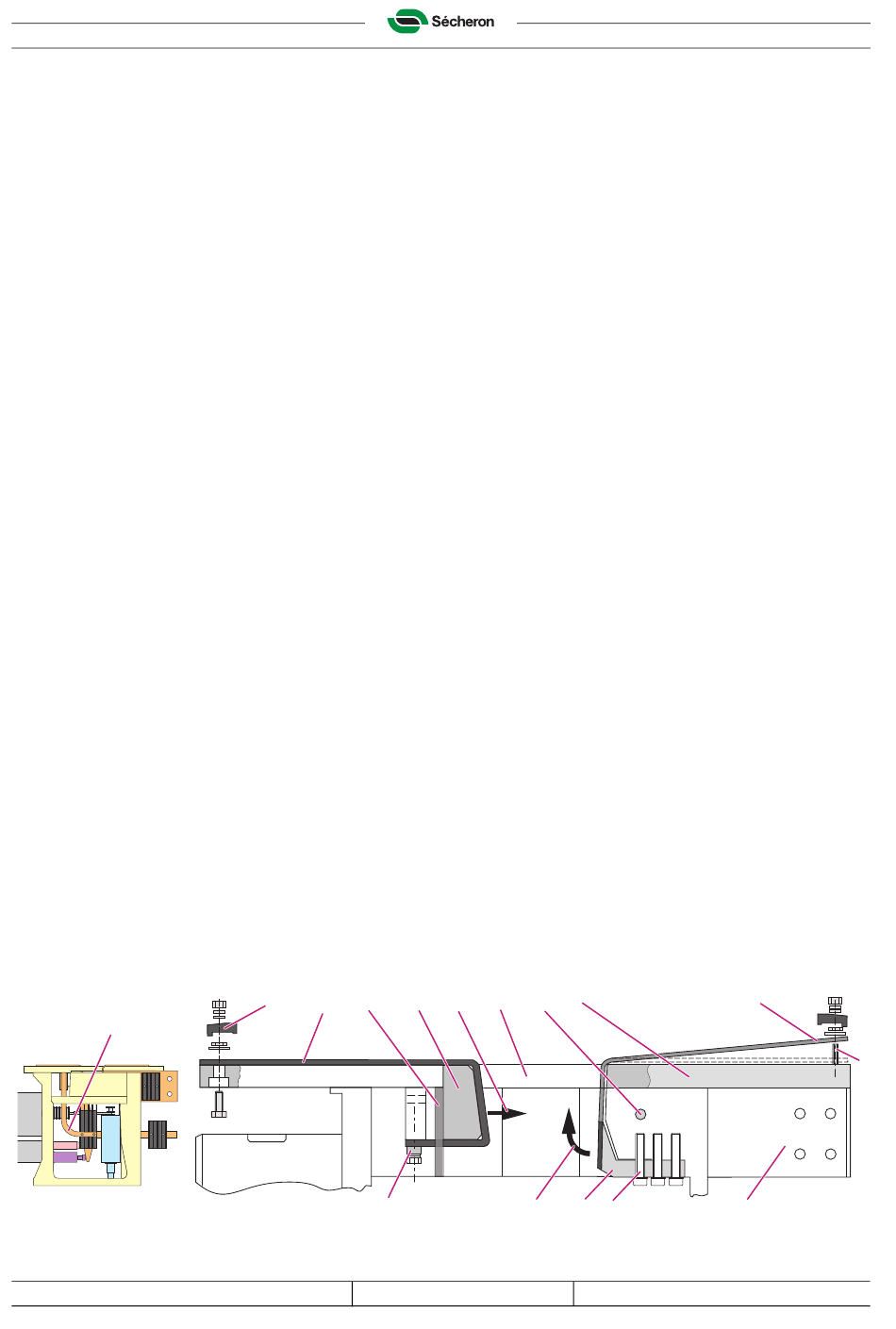

Zie de illustratie 02685 hierboven.
a) Verwijder de 2 schroeven (17) en vervang de aanslag (16).
b) Stel de rechte hoek (18) af met een kleine hoek en span de schroeven (17).
D.7.3
Vervanging van het vaste contact
Verwijdering
a) Duw de spie (1) van de bovenplaat (2) af.
Opmerking! Voor de 1000 V-versie, til de hoorn (3) op om de schroef (4) vrij te maken.
b) Verwijder de schroef (5) die in de isolator zit.
c) Haal het vaste contact naar boven weg (6). Het vaste contact bestaat uit een bovenste
verbinding (7) en een vast contact (8). Als het contactvlak versleten is, moet alleen het vaste
contact (8) worden vervangen.
d) Verwijder het vaste contact (8) door de drie schroeven (9) los te halen.
Assemblage
e) Controleer of de contactvlakken (17) van de bovenste verbinding (7) en van het nieuwe vaste
contact (8) in perfecte staat zijn.
f)
Bevestig het nieuwe vaste contact (8) aan de bovenste verbinding (7) met de drie schroe-
ven (9) en span hen met een koppel van 22 Nm.
g) Plaats het vaste contact (7,8,9) in zijn zitting op de vermogenschakelaar en schuif hem naar
boven tot de aanslag tegen het uitstekende framegedeelte.
h) Steek de schroef (5) weer in de isolator en span hem.
i)
Schuif de spie (1) op zijn zitting in de bovenplaat (2).
Opmerking! Voor de 1000 V vermogenschakelaar, til de hoorn op om de schroef (4) te laten passeren.
