UR26-81/82S
E.3.3

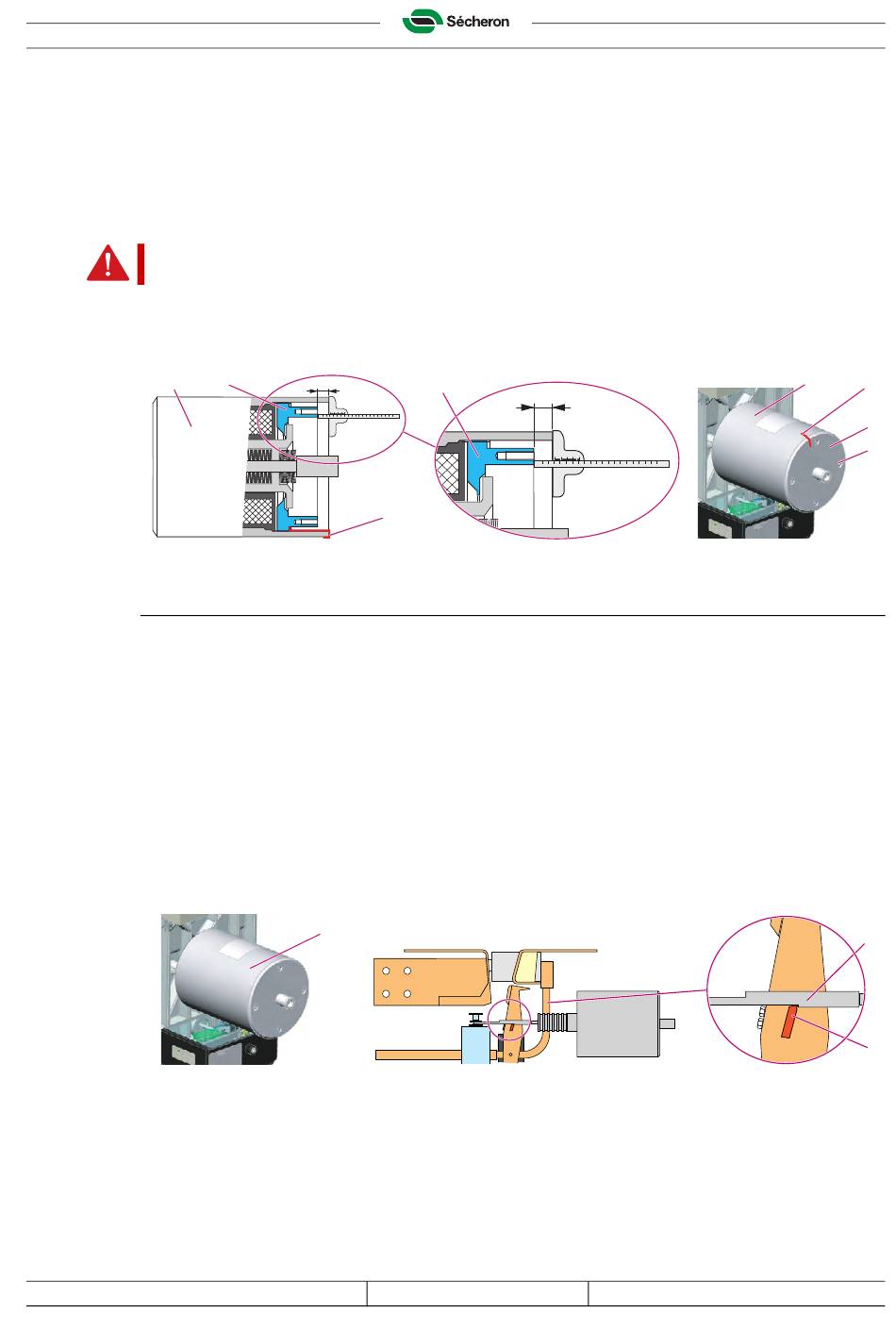

Procedure 3: instelling van de nominale luchtspleet
a) Verwijder de vier schroeven (5) en verwijder het deksel (2).
b) Draai de flens (9) totdat de volgende E-afmetingen worden bereikt:
– E = 10
– E = 8,5
c) Merk het nieuwe punt (10) dat correspondeert met de nominale luchtspleet op het lichaam (4).
Belangrijk!
Draai de flens (9) niet meer na deze instelling.
d) Plaats het deksel (2) en span de vier schroeven (5) weer met een koppel van 9 Nm.
e) Merk het deksel (2) met een verlenging van de markering (10) op het lichaam (4) om de
positie van de flens (9) aan te geven.
4
E.4
Controle van de werking
Zie de bladen voor het oplossen van problemen voor het M- of E-type, als een van de functies
niet uitgevoerd wordt tijdens de test.
a) Schakel de vermogenschakelaar in en controleer het volgende:
– de inschakelstroom;
– de houdstroom (E-type).
b) Trip de vermogenschakelaar door hem een "uit"-opdracht te geven, en controleer:
– de uitschakelstroom (M-type).
c) Schakel de vermogenschakelaar in, haal de vork (1) los uit de aanslagen (2), geeft een "Uit"-
opdracht aan het inschakelmechanisme (3) en controleer:
– of de vork (1) terugkeert in ruststand.
Documentnummer: SG101278TNL
Copyright© 2014 Sécheron SA - Dit document heeft geen contractuele waarde, en bevat informatie die overeenkomt met de stand van de technologie op de datum van publicatie.
±0,1
mm voor E-type (elektrisch houden)
±0,1
mm voor M-type (magnetisch houden)
9
E
3
9
E
10
03643
02644
Revisie: B03
Bestand: e-UR26-8S_trouble_nl.fm
Oplossen van problemen
4
Uitgavedatum: 24.3.2014
10
2
5
1
2
E-51
