Installatie
5.7.9
Schakelschema van de installatiemodule, externe bijverwarming in-/uitschakelen

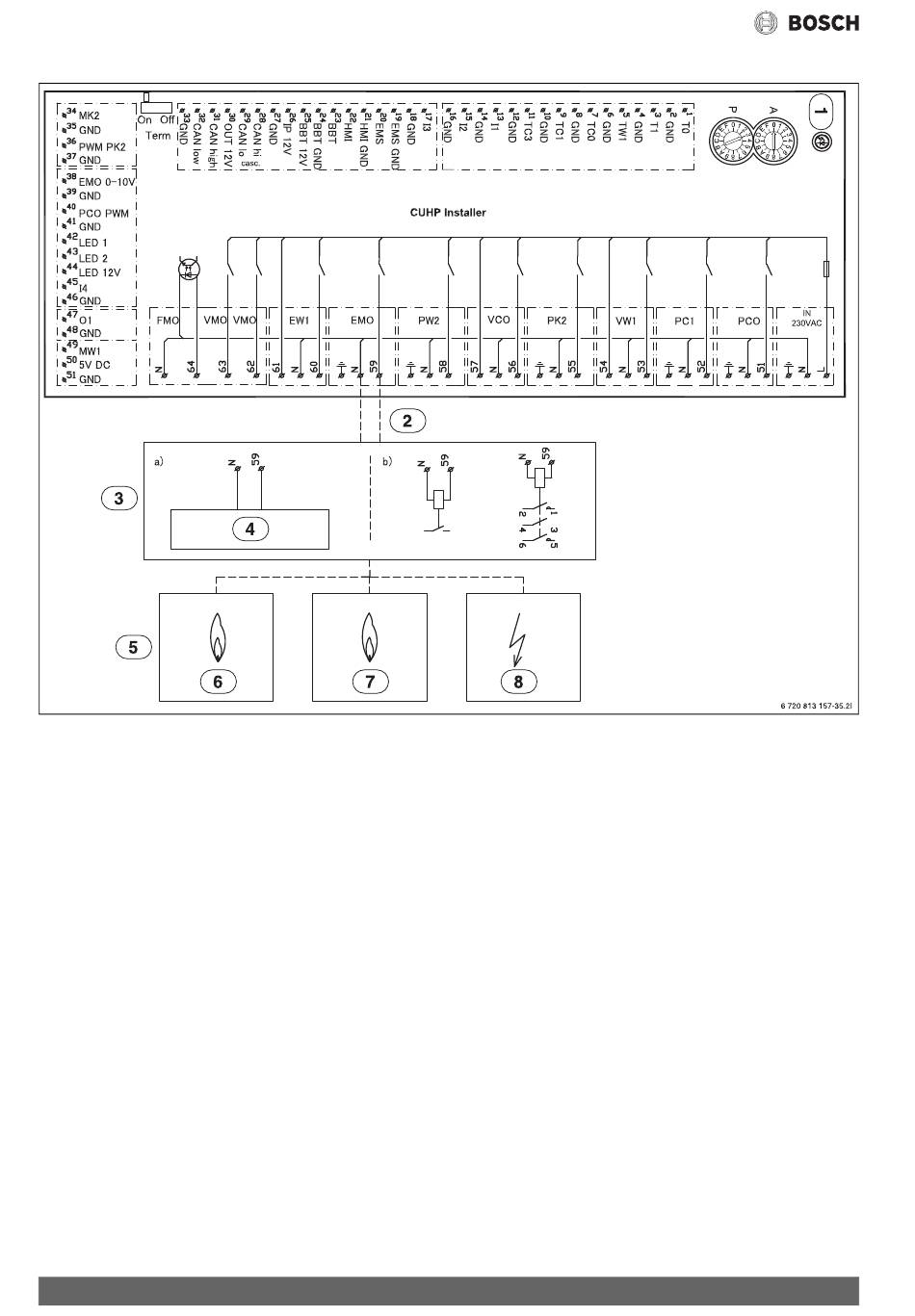

Afb. 13 Schakelschema van de installatiemodule in-/uitschakelen
[1]
Codeerschakelaar en LED-buscommunicatie
[2]
~230 V uitgang
[3]
Externe bijverwarming EM0 in-/uitschakelen
[4]
Maximale belasting voor relaisuitgangen: 2 A, cos φ>0,4. Bij ho-
gere belasting of wanneer de externe bijverwarming potentiaalvrij
wordt geactiveerd, moet een tussenrelais worden geïnstalleerd.
[5]
Externe bijverwarming
[6]
Gas
[7]
Stookolie
[8]
Elektrisch
16
Compress 3000 AWBS – 6720892226 (2020/06)
