Installatie
5.6
Aansluiting
5.6.1
Aansluiting van de binneneenheid met geïntegreerde ex-
terne bijverwarming
De volgende aansluitingen op de binneneenheid installeren:
1. Afvoerslang van [6] afb. 7 naar een vorstvrije afvoer installeren.

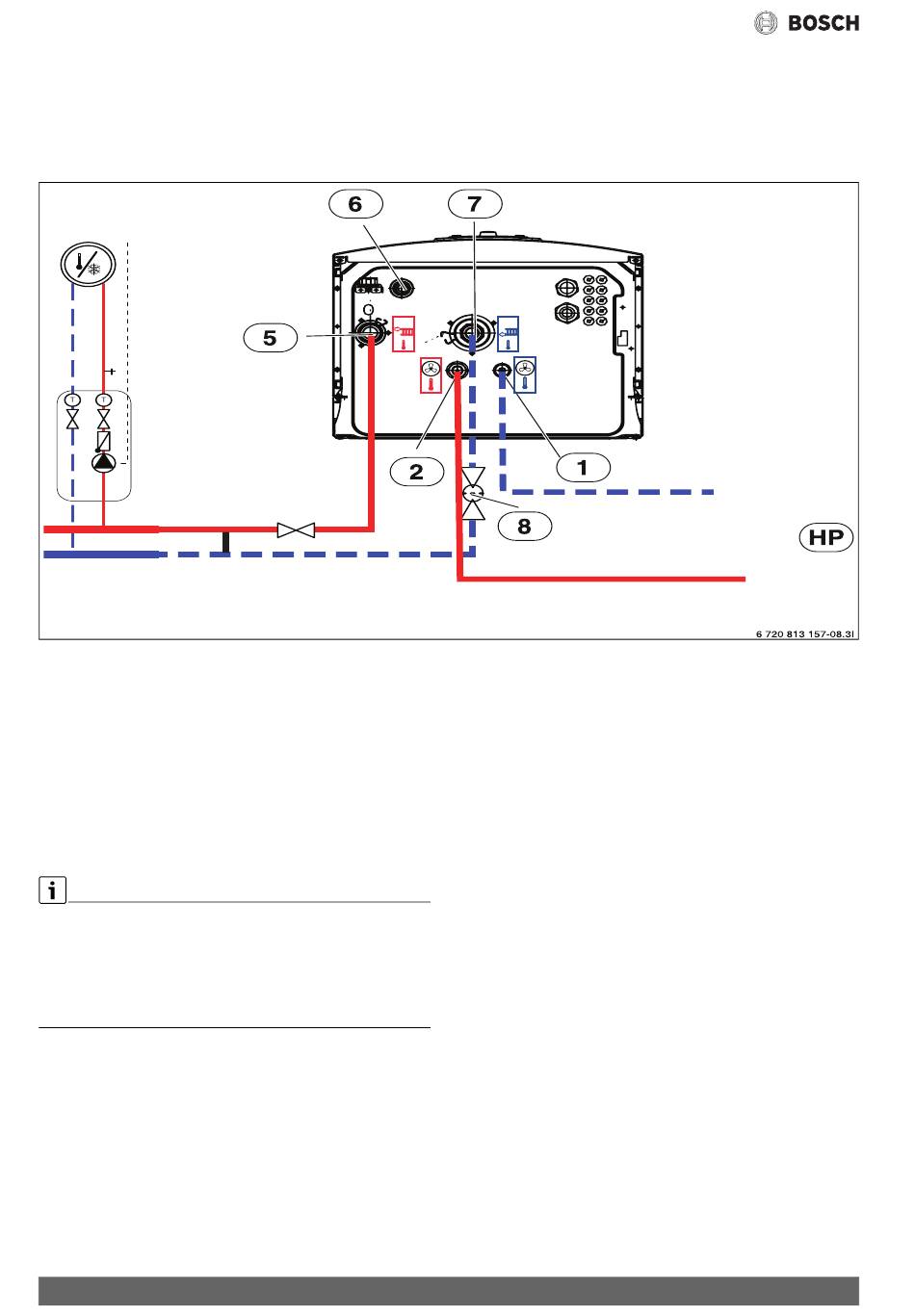

Afb. 7
Aansluiting van een binneneenheid met elektrisch verwarmingselement op een warmtepomp en een cv-systeem
[1]
Primaire uitgang vloeistofzijde 3/8" (naar buitenmodule ODU)
[2]
Primaire ingang gaszijde 5/8" (van buitenmodule ODU)
[5]
Aanvoer naar cv-systeem
[6]
Afvoer afvalwater, afvoer van overstortventiel
[7]
Retour van cv-systeem
[8]
Vuilfilter
5.6.2
Buiteneenheid, binneneenheid en cv-installatie vullen
Verwarmingssysteem eerst spoelen. Wanneer de boiler op het systeem
is aangesloten, moet deze met water worden gevuld.
Vul daarna het cv-systeem.
Na het vullen de installatie grondig ontluchten en het luchtfilter reinigen.
▶ Vul de installatie conform deze handleiding.
▶ Neem de installatie in bedrijf conform de handleiding van de bedie-
ningseenheid.
▶ Ontlucht de installatie conform hoofdstuk 6.1.
▶ Deeltjesfilter conform hoofdstuk 7.1 reinigen.
10
2. Leidingen voor warmtedragende vloeistof van de warmtepomp op
[2] afb. 7 aansluiten.
3. Leidingen voor warmtedragende vloeistof naar de warmtepomp op
[1] afb. 7 aansluiten.
4. Retour van cv-installatie op [7] afb. 7 aansluiten.
5. Aanvoer naar cv-installatie op [6] afb. 7 aansluiten.
Compress 3000 AWES – 6720892181 (2020/06)
