10
Elektrisch schema
10.1
Schakelschema van de passieve koelunit

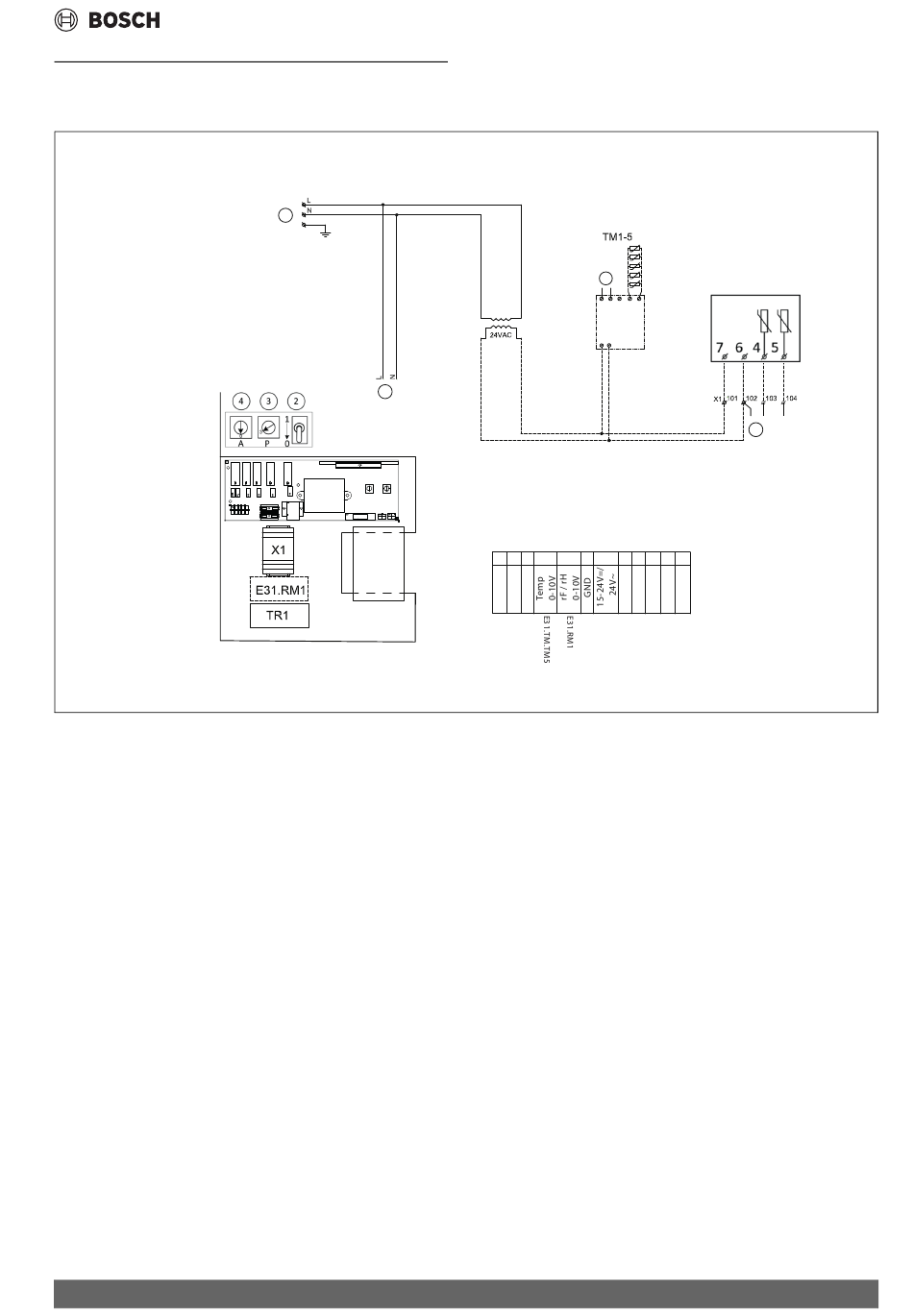

Afb. 20 Schakelschema van de passieve koelunit
[TR1] Transformator
[E31.RM1]Dauwpuntmelder
[E31.RM1.TM1 -5]Dauwpuntsensor (max. 5 eenheden) [E1n.TM]
kamertemperatuursensor voor klimatologisch station
(dauwpuntsensor)
[E1n.TM]Kamertemperatuursensor voor klimatologisch station
(dauwpuntsensor)
[E11.TM.TM1]Omgevingsdauwpuntsensor
[E11.TM.TM5]Kamertemperatuursensor
[X1] Aansluitklemmen
[5]
230 VAC aansluiting
[6, 7, 8] (afb. 21, hoofdstuk 10.2)
[2]
Schakelaar (pos. 0)
[3]
Programmakeuze (moet op pos. 3 staan).
[4]
Adreskeuze (moet op pos. 0 staan).
PKSt-1 – 6721849498 (2022/05)
5
6
A
P
XB1
PXB
7
TR1
E31.RM1
EGH130F031
1 2 3 4
5 6 7 8 9 10 1112
Elektrisch schema
EGH130F031
E11.TM
8
6 720 647 947-09.1I
17
