5.8
Elektrische aansluiting van de externe bijverwar-
ming
Bij gebruik van een externe bijverwarming met menger (cv-ketel) zijn en-
kele extra aansluitingen en instellingen nodig.
5.8.1
Alarmsignaal voor externe bijverwarming
Bij externe bijverwarming met menger het alarmsignaal (indien aanwe-
zig) op de installatiemodule van de binneneenheid op aansluitklem FM0
aansluiten (schakelschema afb. 12).
Wanneer op de bijverwarming met menger geen 230 V-alarmuitgang
aanwezig is, FM0 conform alternatief [1b] aansluiten (schakelschema
afb. 12).
5.8.2
Startsignaal voor externe bijverwarming
Voor de uitgang EM0 (schakelschema afb. 13) geldt het volgende:
▶ Maximale last op 230-volt-signaaluitgang: 2 A, cosφ > 0,4.
▶ Bij een hogere last moet een koppelrelais worden geïnstalleerd (niet
meegeleverd).
▶ Wanneer voor de externe bijverwarming een potentiaalvrij contact
nodig is, moet een koppelrelais worden geïnstalleerd (niet meegele-
verd).
Het mengventiel opent niet direct na het activeren van de externe bijver-
warming. De vertraging kan op de bedieningseenheid worden ingesteld
( handleiding van de bedieningseenheid).
Het kan gebeuren, dat de externe bijverwarming meerdere keren start en
stopt. Dat is normaal. Wanneer vanwege te korte looptijden problemen
aan de externe bijverwarming ontstaan, dan kan een parallelle bufferboi-
ler in de aanvoer/retour van de externe bijverwarming de looptijd verlen-
gen. Neem contact op met de leverancier van de externe bijverwarming
voor meer informatie.
5.8.3
0 tot 10 V-aansturing voor externe bijverwarming
Bij bepaalde externe bijverwarmingen (elektrische bijverwarmingen en
modulerende cv-ketel) is een vermogensregeling via een 0 tot 10 V-sig-
naal mogelijk. Deze wordt in dit geval op de uitgang EMO 0–10 V aange-
sloten (zie afb. 16).

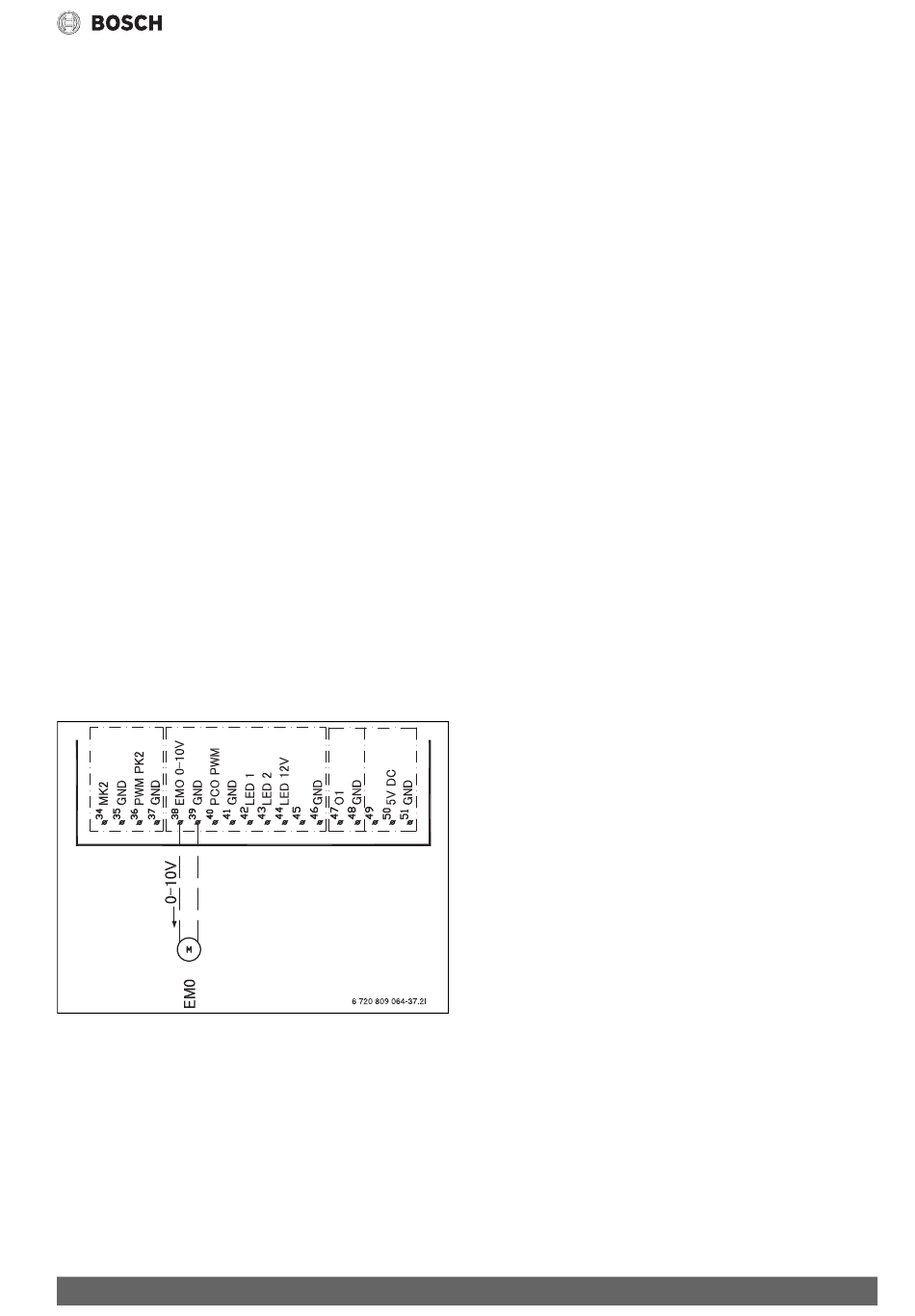

Afb. 16 0 tot 10 V-aansturing voor externe bijverwarming
5.8.4
Mengventiel (VM0) geopend/gesloten
Het mengventiel VM0 wordt door signalen van aansluiting 63 geopend
en door signalen op aansluiting 62 op de verbindingsklem VM0 gesloten
( afb. 12).
Compress 3000 AWBS – 6720892226 (2020/06)
Installatie
19
