Bedieningsinstructies
8.2
AUMA MATIC op wandbeugel (accessoire)

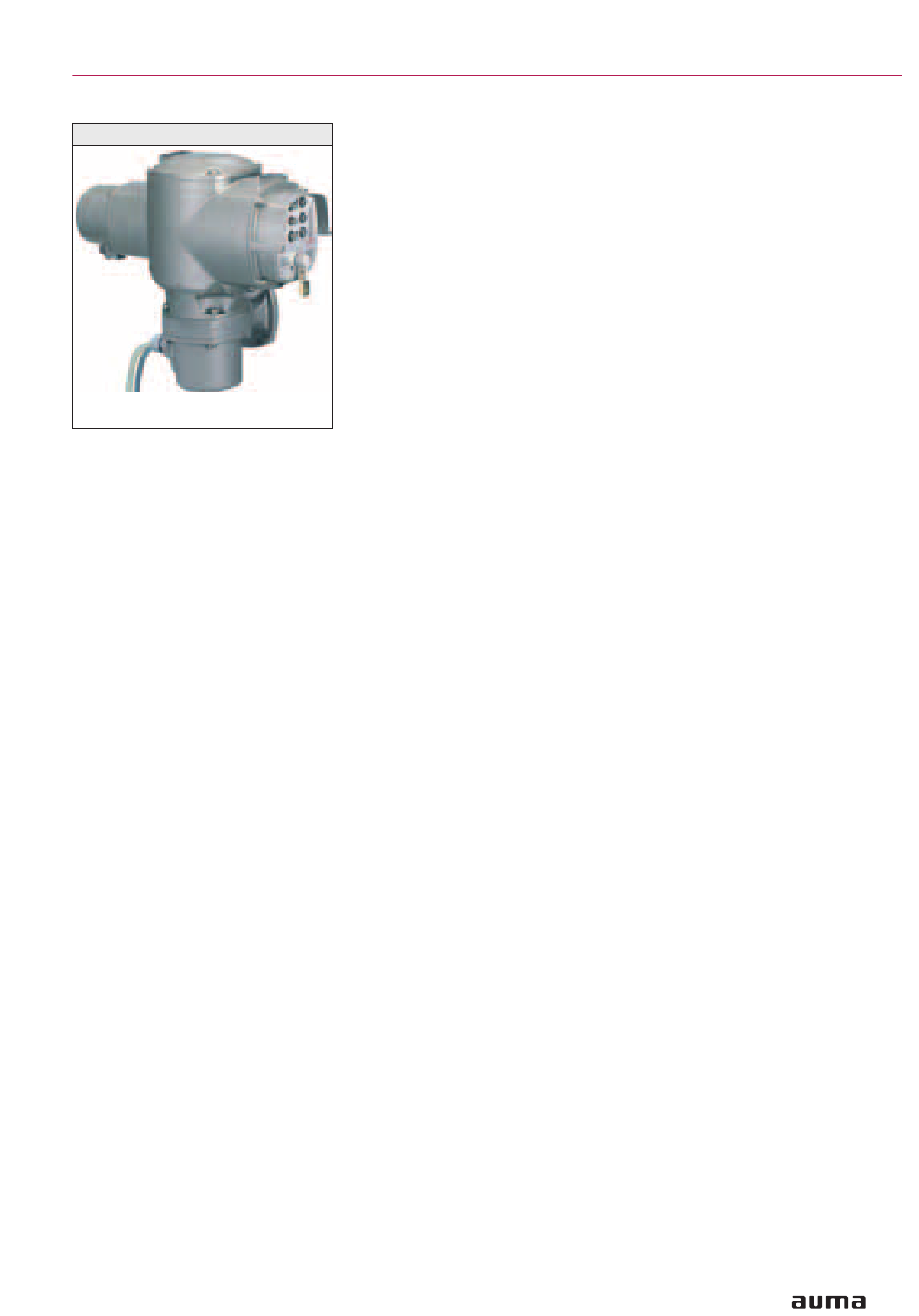

Afb. 5: AM op wandbeugel
Aansluitkabel naar aandrijving
8.3
Verwarmingselement
8.4
Motorbescherming
8.5
Standmelder
(terugmelding op afstand)
8.6
Deksel plaatsen
Zwenkaandrijvingen SG 05.1 – SG 12.1/SGR 05.1 – SGR 12.1
.
De AUMA MATIC kan ook los van de aandrijving op een wandbeugel
worden gemonteerd.
Voor de verbinding tussen aandrijving en AUMA MATIC op de wand-
.
beugel geschikte, flexibele en afgeschermde kabels gebruiken.
(Aansluitkabels zijn op aanvraag verkrijgbaar.)
.
De toelaatbare kabellengte tussen aandrijving en AUMA MATIC is
max. 100 m.
Uitvoeringen met een potentiometer in de aandrijving zijn niet geschikt. In
.
plaats van een potentiometer dient een RWG in de aandrijving te worden
gebruikt.
Aansluitkabels voor de aandrijving in juiste fasenvolgorde aansluiten.
Voor het inschakelen draairichting controleren (zie bladzijde 21).
AUMA zwenkaandrijvingen zijn standaard voorzien van een verwarmings-
element. Tenzij iets anders aangegeven is in de order, wordt de voedings-
spanning van het verwarmingselement intern verzorgd.
Ter bescherming tegen oververhitting en ontoelaatbaar hoge temperaturen
van de aandrijving zijn in de motorwikkelingen PTC-weerstanden resp. ther-
moknopen geïntegreerd. De motorbescherming wordt aangesproken zodra
de maximaal toelaatbare temperatuur van de wikkelingen is bereikt.
Bij het aansluiten van standmelders voor terugmelding op afstand (potentio-
meter, RWG) moeten afgeschermde kabels worden gebruikt.
.
Na het aansluiten:
.
Rondstekker (female) (51.0) in het stekkerdeksel (50.0) plaatsen en met
.
bouten (51.01) bevestigen.
.
Pasvlakken aan het stekkerdeksel en de behuizing schoonmaken.
.
Controleren of de O-ring zich in een goede staat bevindt.
Pasvlakken met zuurvrij vet (bijv. vaseline) licht invetten.
.
Stekkerdeksel (50.0) plaatsen en bouten (50.01) gelijkmatig en kruis-
gewijs aantrekken.
Kabelwartels met het voorgeschreven draaimoment vastdraaien,
zodat de desbetreffende beschermingsklasse gewaarborgd is.
met besturingseenheid AUMA MATIC AM 01.1
13
