22. Besturingseenheid AUMA MATIC
22.1 Functies van de diagnose-LED's op interface-printplaat (standaarduitvoering)
Zwenkaandrijvingen SG 05.1 – SG 12.1/SGR 05.1 – SGR 12.1

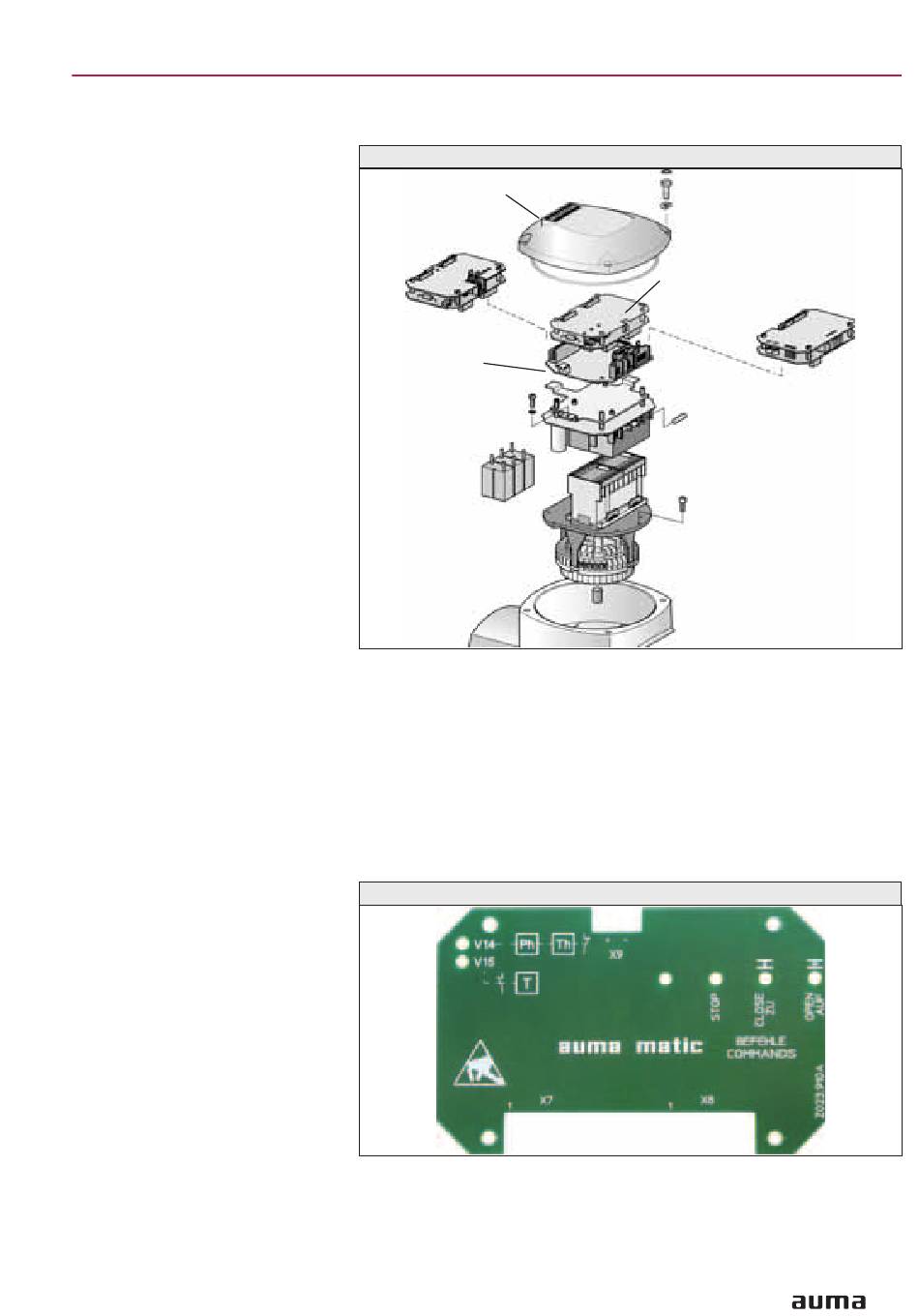

Afb. 27: Plaats van de printplaten in de besturingseenheid
Deksel
Pulsgever-printplaat
(optie)
Logica-printplaat
V14 brandt:
Fasenuitval en/of motorbescherming aangesproken.
In combinatie met motorbescherming d.m.v. PTC-weer-
standen (optie):
reset door keuzeschakelaar stand III op lokale bediening
V15 brandt:
Draaimomentstoring: draaimomentschakelaar aange-
sproken voor bereiken eindstand
De LED's STOP, DICHT, OPEN geven de beschikbare stuursignalen
(ingangssignalen) weer (alleen van toepassing als de keuzeschakelaar in
de stand REMOTE (AFSTAND) staat).
Afb. 28: Afdekplaat boven interface-printplaat
met besturingseenheid AUMA MATIC AM 01.1
Afdekplaat
Interface-printplaat
Printplaat positioner
(optie)
29
