23.3 Afregelen positioner eindstand DICHT (standaarduitvoering)
Tabel 10
Mogelijke LED-weergave:
(zie afbeeldingen 33 en 34)
LED's lichten niet op
LED
(V28 groen) licht op
LED
(V27 geel) licht op
Zwenkaandrijvingen SG 05.1 – SG 12.1/SGR 05.1 – SGR 12.1
Voordat de positioner wordt ingesteld, dient ervoor gezorgd
te worden dat het wegschakel- en het draaimomentmecha-
nisme van de aandrijving en de terugmelding (hoofdstuk 17.
.
en 18.) zijn ingesteld.
.
.
Keuzeschakelaar (lokale bediening) in de stand PLAATSELIJK zetten.
.
Multi-turn aandrijving met drukknop in eindstand DICHT brengen.
Nominale waarde E1 van 0 resp. 4 mA toevoeren (zie schakelschema).
Potentiometer „t-off" (P10) tegen de wijzers van de klok in (linksom) tot
aan de aanslag draaien (afbeelding 33).
Het ontbreken van signalen E1/E2 of een verkeerde polari-
teit wordt via LED (V10) „E1/E2 < 4 mA" (afbeelding 31
.
resp. 33) aangegeven.
Op de meetpunten MP3 en MP4 een voltmeter (0 – 5 V) aansluiten om de
nominale waarde te meten (afbeelding 33).
Bij een nominale waarde E1 van 0 mA geeft de voltmeter 0 V aan.
Bij een nominale waarde E1 van 4 mA geeft de voltmeter 1 V aan.
.
Indien de nominale waarde (0 V resp. 1 V) niet juist is:
instelling van de nominale waarde in de controlekamer corrigeren.
Op de meetpunten MP2 en MP1 een voltmeter aansluiten om de werke-
lijke waarde te meten.
Bij een werkelijke waarde E2 van 0 mA geeft de voltmeter 0 V aan.
Bij een werkelijke waarde E2 van 4 mA geeft de voltmeter 1 V aan.
Indien de meetwaarde niet juist is:
terugmelding opnieuw instellen overeenkomstig hoofdstuk 17. en 18. en
de positioner opnieuw afstellen.
Vereiste instelling in eindstand DICHT:
(zie afbeeldingen 33 en 34)
potentiometer „0" (P3) iets naar rechts draaien tot LED
oplicht.
potentiometer „0" (P3) iets naar rechts draaien tot LED
uitgaat en LED
potentiometer „0" (P3) naar links draaien tot LED
vooralsnog niet meer oplicht.
Daarna potentiometer "0" (P3) iets naar rechts draaien tot LED
(V27 geel) weer oplicht.

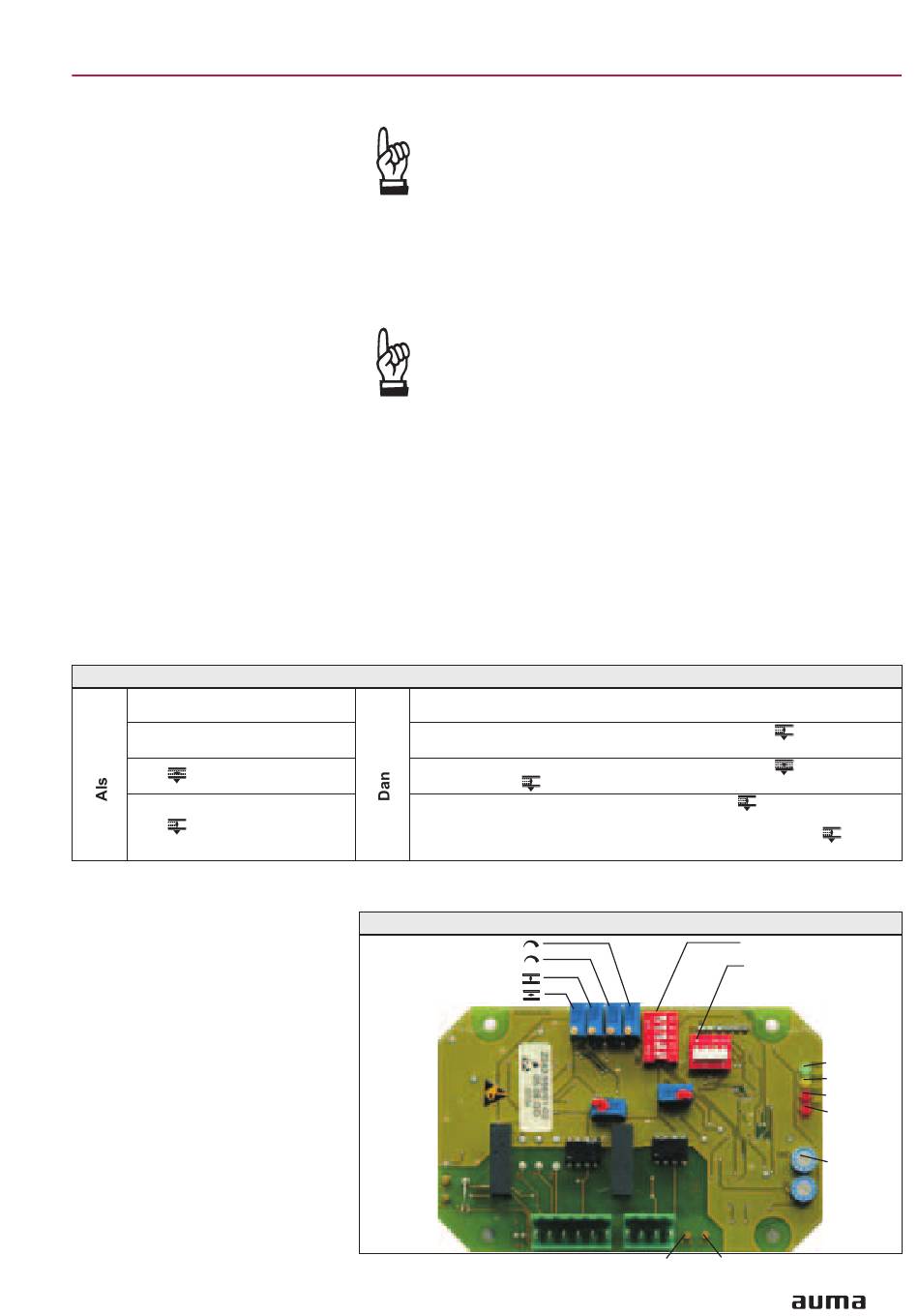

Afb. 33: Printplaat positioner A7
P9 (DE)
P7 (Sens)
P3 (0)
P4 (max)
Meet-
punten:
{
MP2(+)
E2
MP1(–)
met besturingseenheid AUMA MATIC AM 01.1
(V27 geel) oplicht.
Meetpunten: MP3(+)/MP4(–) for E1
(V27 geel)
(V28 groen)
(V27 geel)
S2-7
S3-7
V28
V27
V18
V10
P10
35
