17. Potentiometer (optie) instellen
Zwenkaandrijvingen SG 05.1 – SG 12.1/SGR 05.1 – SGR 12.1
.
— Voor terugmelding op afstand —
.
.
Afsluiter in de eindstand DICHT brengen.
Schijfje mechanische standaanwijzing verwijderen.
Potentiometer (E2) tegen de wijzers van de klok in (linksom) tot aan de
.
aanslag draaien.
Eindstand DICHT komt overeen met 0 %; eindstand OPEN met 100 %.
Potentiometer (E2) weer iets terugdraaien.
Ten gevolge van de overbrengingdverhouding van de tand-
wielkast voor standmelders wordt niet altijd het gehele weer-
standsbereik benut. Derhalve dient in een externe mogelijk-
.
heid tot afregelen (instelpotentiometer) te worden voorzien.
Nauwkeurige afstelling van het 0-punt aan de externe instelpotentiometer
(voor terugmelding op afstand) uitvoeren.

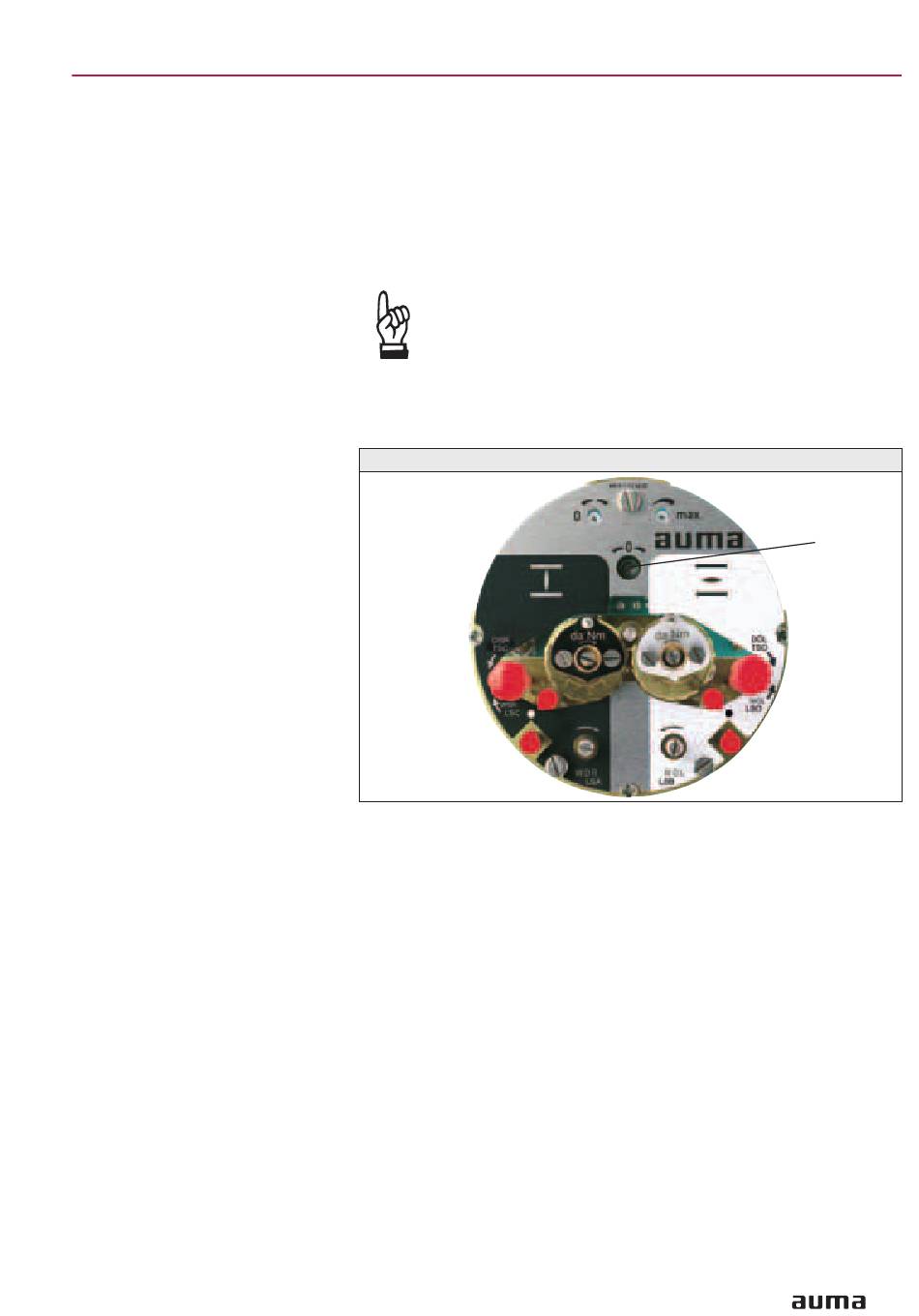

Afb. 19: Meld- en stuureenheid
met besturingseenheid AUMA MATIC AM 01.1
E2
23
