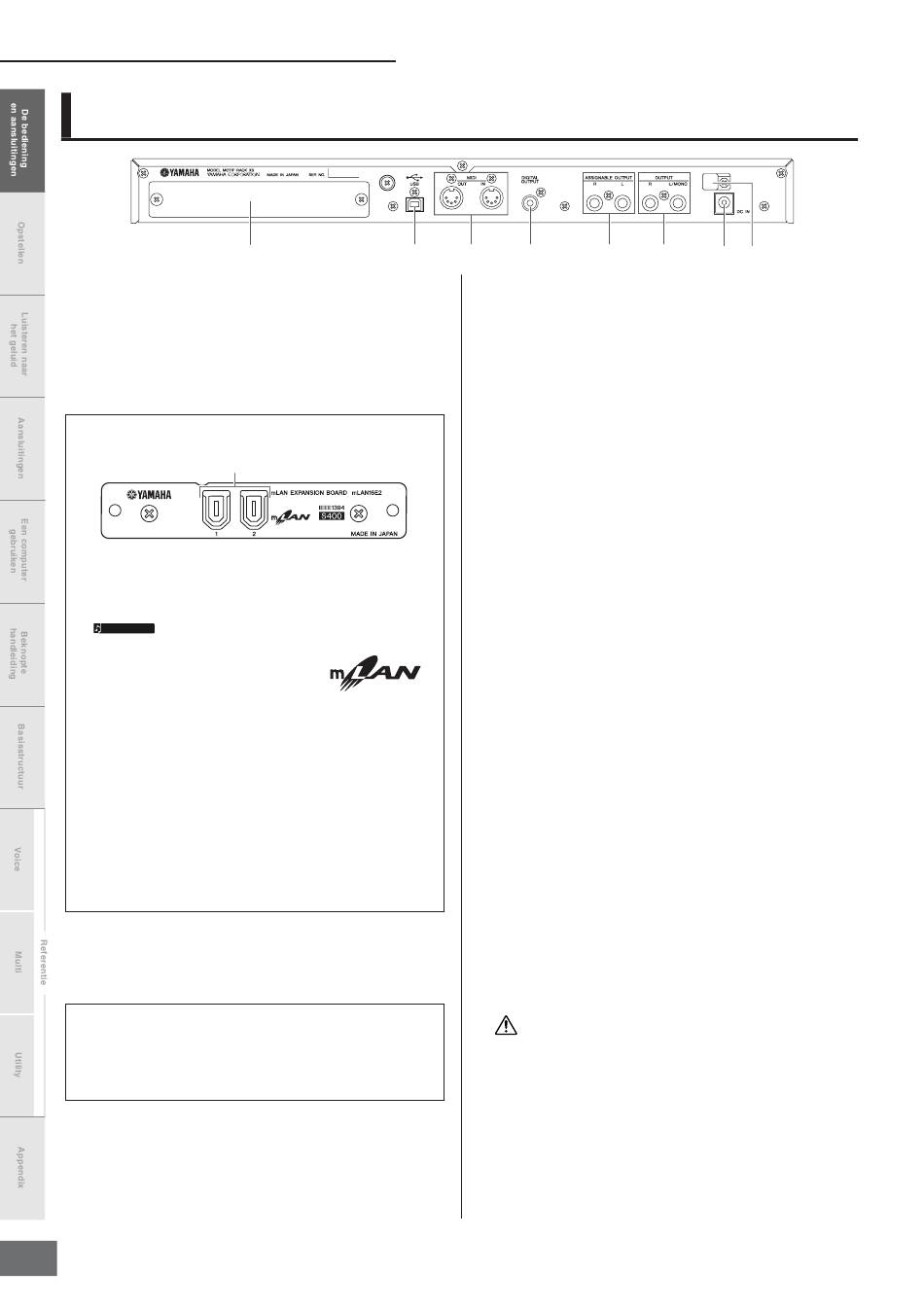

Achterpaneel
Achterpaneel
1
Deksel mLAN-uitbreidingskaart (mLAN16E2)
(pagina 108)
De optionele mLAN16E2 kan worden geïnstalleerd door dit
deksel te verwijderen. Door een mLAN16E2-kaart te installe-
ren kunt u uw MOTIF-RACK XS upgraden om praktisch en
makkelijk verbinding te kunnen maken met een IEEE1394-
compatibele computer.
■
Als de optionele mLAN16E2 is geïnstalleerd:
1
mLAN-aansluiting 1, 2 (IEEE1394)
Voor het aansluiten van mLAN-apparaten of IEEE1394-com-
patibele (FireWire) apparaten via standaard IEEE1394-kabels
(6-pins).
OPMERKING
Yamaha adviseert een IEEE1394-kabel met een lengte
van 4,5 meter of minder te gebruiken.
Over mLAN
'mLAN' is een digitaal netwerk dat is ontworpen voor muziektoe-
passingen. Het gebruikt en vormt een uitbreiding op de seriële
bus voor grote capaciteit volgens de industrienorm IEEE1394.
Door de MOTIF-RACK XS volgens een peer-to-peerverbinding
via een IEEE1394-kabel met een computer te verbinden, kunt u
audiodata voor alle kanalen en MIDI-data voor alle poorten tege-
lijkertijd overdragen tussen de MOTIF-RACK XS en de computer.
Zo'n verbinding, de mogelijkheden en het gebruik ervan worden
in deze gebruikershandleiding en in het MOTIFRACK XS-instru-
ment 'mLan' genoemd
Raadpleeg voor meer informatie en de laatste gegevens over
mLAN de volgende site:
http://www.yamahasynth.com/
*De naam 'mLAN' en zijn logo (hierboven) zijn handelsmerken van Yamaha Corporation.
2
USB TO HOST-aansluiting (pagina 17)
De USB TO HOST-aansluiting wordt gebruikt om dit instru-
ment via de usb-kabel op de computer aan te sluiten, waar-
door u MIDI-data tussen de apparaten kunt overdragen.
USB
USB is een afkorting van Universal Serial Bus. Het is een seriële
interface voor het aansluiten van een computer op randappara-
tuur en maakt veel snellere dataoverdracht mogelijk, in vergelij-
king met conventionele seriële poorten.
12
MOTIF-RACK XS-gebruikershandleiding
1
1
2
3
4
3
MIDI IN/OUT-aansluitingen
MIDI IN is voor het ontvangen van besturings- of speeldata
van een ander MIDI-apparaat, zoals een externe sequencer,
waardoor u de MOTIF-RACK XS kunt besturen vanaf het aan-
gesloten afzonderlijke MIDI-apparaat. MIDI OUT is voor het
versturen van alle besturings-, speel- en afspeeldata van de
MOTIF-RACK XS naar een ander MIDI-apparaat, zoals een
externe sequencer.
Als de parameter 'MIDI Soft Thru' (pagina 100) op 'on' is
ingesteld in de display MIDI van de Utility-modus, worden via
de MIDI IN ontvangen MIDI-boodschappen doorgestuurd via
de MIDI OUT.
4
DIGITAL OUTPUT-aansluiting
Gebruik deze aansluiting om digitale signalen via een coaxi-
ale kabel (RCA-tulpplug) uit te voeren. Het digitale signaalfor-
mat is CD/DAT (S/P DIF). Deze aansluiting voert een signaal
uit van 44,1 kHz/24 bits. Door deze aansluiting te gebruiken
kunt u het toetsenspel of afspelen van songs of patronen van
deze synthesizer opnemen op externe media (bijv. een cd-
recorder) met geluid van uitzonderlijk hoge kwaliteit, dankzij
de rechtstreekse digitale verbinding.
5
ASSIGNABLE OUTPUT L- en R-aansluitingen
Lijnniveau-audiosignalen worden van dit instrument uitge-
voerd via deze steekplugaansluitingen (6,3 mm monosteek-
plug). Deze uitgangen zijn onafhankelijk van de hoofduitgang
(de aansluitingen L/MONO en R onder) en kunnen vrijelijk
worden toegewezen aan elk van de drumvoicetoetsen of
parts. Hierdoor kunt u bepaalde voices of geluiden routen
voor processing via een favoriet extern effectapparaat. De vol-
gende parts kunnen aan deze aansluitingen worden toegewe-
zen:
•
Audioparts in de Voice-modus (pagina 102)
Drumvoicetoetsen waaraan drum-/percussie-instrumenten
•
zijn toegewezen (pagina 85)
•
Elke part van een multi* (pagina's 92 en pagina's 95)
*Bevat de Audio Input-part (mLAN IN-part)
6
OUTPUT L/MONO- en R-aansluitingen (pagina 13)
Via deze steekplugaansluitingen worden de lijnniveau-audio-
signalen uitgevoerd. Gebruik voor mono-uitvoer de L/MONO-
aansluiting.
7
DC IN-aansluiting (pagina 13)
Sluit op deze aansluiting een netadapter aan.
WAARSCHUWING
Gebruik uitsluitend de bijgeleverde netadapter (of een door
Yamaha aanbevolen equivalent). Gebruik van een andere
adapter kan resulteren in beschadiging van het apparaat,
oververhitting of brand. Hierdoor komt de productgarantie
onmiddellijk te vervallen, zelfs als de garantieperiode nog
niet is verlopen.
8
Kabelklem (pagina 13)
Wikkel de DC-uitgangskabel van de adapter om deze kabel-
klem om te voorkomen dat de kabel per ongeluk wordt losge-
trokken.
5
6
7 8
