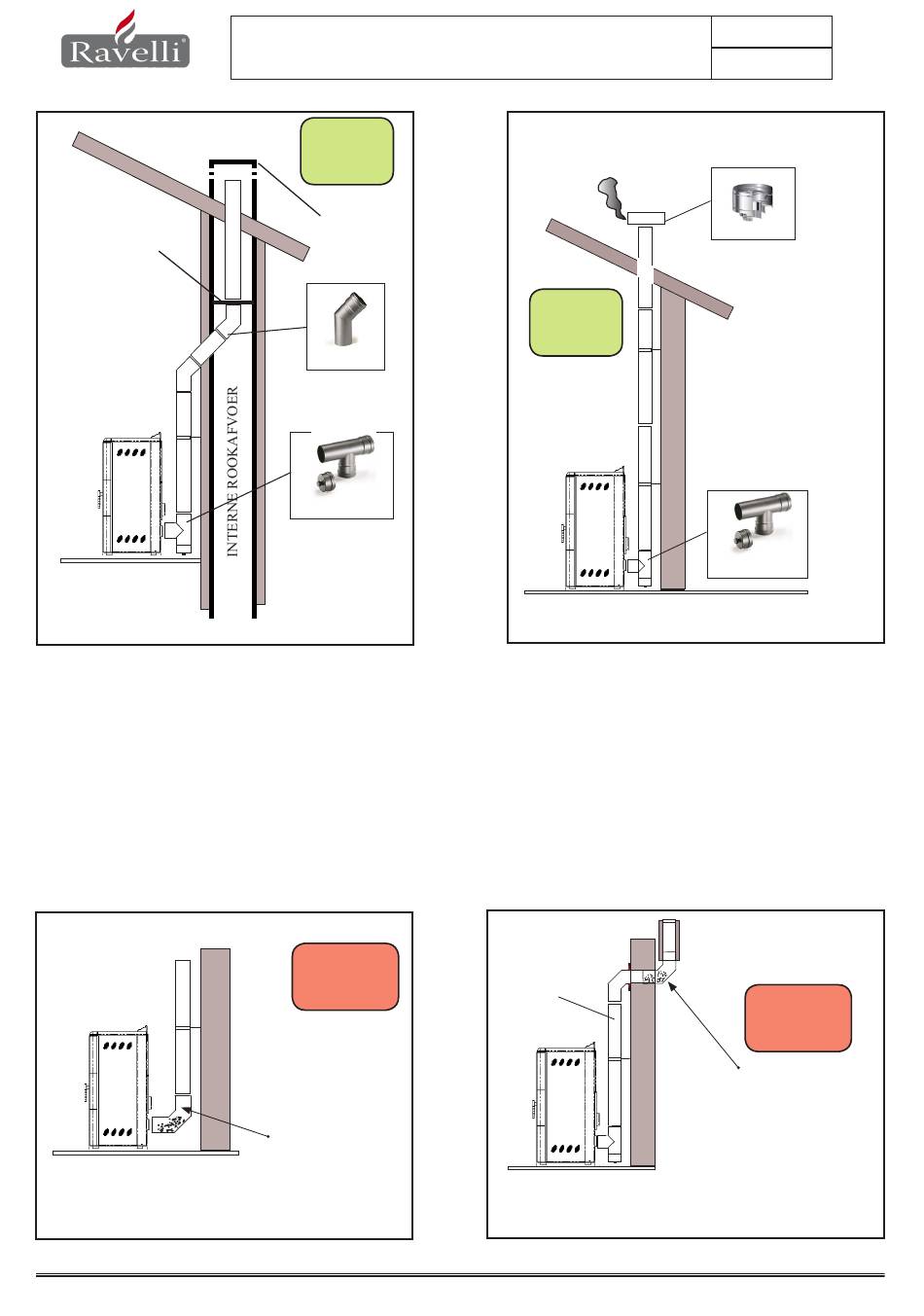

Bij dit soort van installatie (Zie Afb. 10) moet geen afvoer voor warme
rook worden voorzien omdat een eerste deel van het rookafvoer-
systeem binnenin de woning werd gemonteerd en een tweede deel
binnenin een al bestaande rookafvoerleiding.
In het onderste gedeelte van de rookafvoerleiding werd een T-stuk
aangebracht met een inspectieopening.
Het is aan te bevelen om geen 90°-bochtstuk als eerste element in
de rookafvoerleiding te plaatsen. De as zou immers al snel de afvoer
van de rook belemmeren waardoor er problemen zouden optreden
wat betreft de trekkracht van de kachel. (Zie Afb. 6)
Let hier op het gebruik van twee 45°-bochtstukken. Met deze
oplossing komt de as gegarandeerd terecht in de T-verbinding met
inspectieopening.
Gebruiks- en onderhoudshandleiding voor het AIR-model
JA
Afdekplaat
45°-bochtstuk,
diam. 80
T-verbinding voor
condensstoom
Afb.10
Afb.6
NEEN
As in het 90°-elleboogstuk
JA
Installatie met rookafvoersysteem binnen
Bij dit soort van installatie (Zie Afb. 5) moet geen afvoer voor warme
rook worden voorzien omdat een eerste deel van het rookafvoer-
systeem binnenin de woning werd gemonteerd en een tweede deel
binnenin een al bestaande rookafvoerleiding.
In het onderste gedeelte van de rookafvoerleiding werd een T-stuk
aangebracht met een inspectieopening.
Het is aan te bevelen om geen 90°-bochtstuk als eerste element in de
rookafvoerleiding te plaatsen. De as zou immers al snel de afvoer van
de rook belemmeren waardoor er problemen zouden optreden wat
betreft de trekkracht van de kachel. (Zie Afb. 6)
Tubo non
coibentato
10/11/10
Pag.11
Regenscherm
T-verbinding voor
condensstoom
Afb.5
Afb.8
NEEN
As in het 90°-elleboogstuk
