Gebruiksaanwijzing
Opmerking: Bepaal vanuit de normale
bedieningspositie de linker- en rechterzijde van de
machine.
VOORZICHTIG
Als u het sleuteltje in het contact laat, bestaat
de kans dat iemand de motor per ongeluk start
waardoor u of andere omstanders ernstig letsel
kunnen oplopen.
Verwijder het sleuteltje uit het contact voordat
u onderhoudswerkzaamheden uitvoert aan de
machine.
De smering van de
tandwielkast controleren
Onderhoudsinterval: Om de 50 bedrijfsuren
De tandwielkast is ontworpen voor gebruik met
aardoliehoudende of synthetische SAE 80-90
tandwielolie. De tandwielkast is in de fabriek gevuld
met olie; het oliepeil moet echter worden gecontroleerd
voordat het maaidek voor de eerste keer wordt gebruikt.
De inhoud van de tandwielkast is 283 ml.
1. Plaats het maaidek op een horizontaal oppervlak.
2. Verwijder de peilstok/vulplug op de bovenkant
van de tandwielkast (Figuur 5) en controleer of
het peil van de tandwielolie tussen de merktekens
op de peilstok staat. Als het oliepeil te laag is,
vult u voldoende olie bij totdat het peil tussen de
markeringen op de peilstok staat.

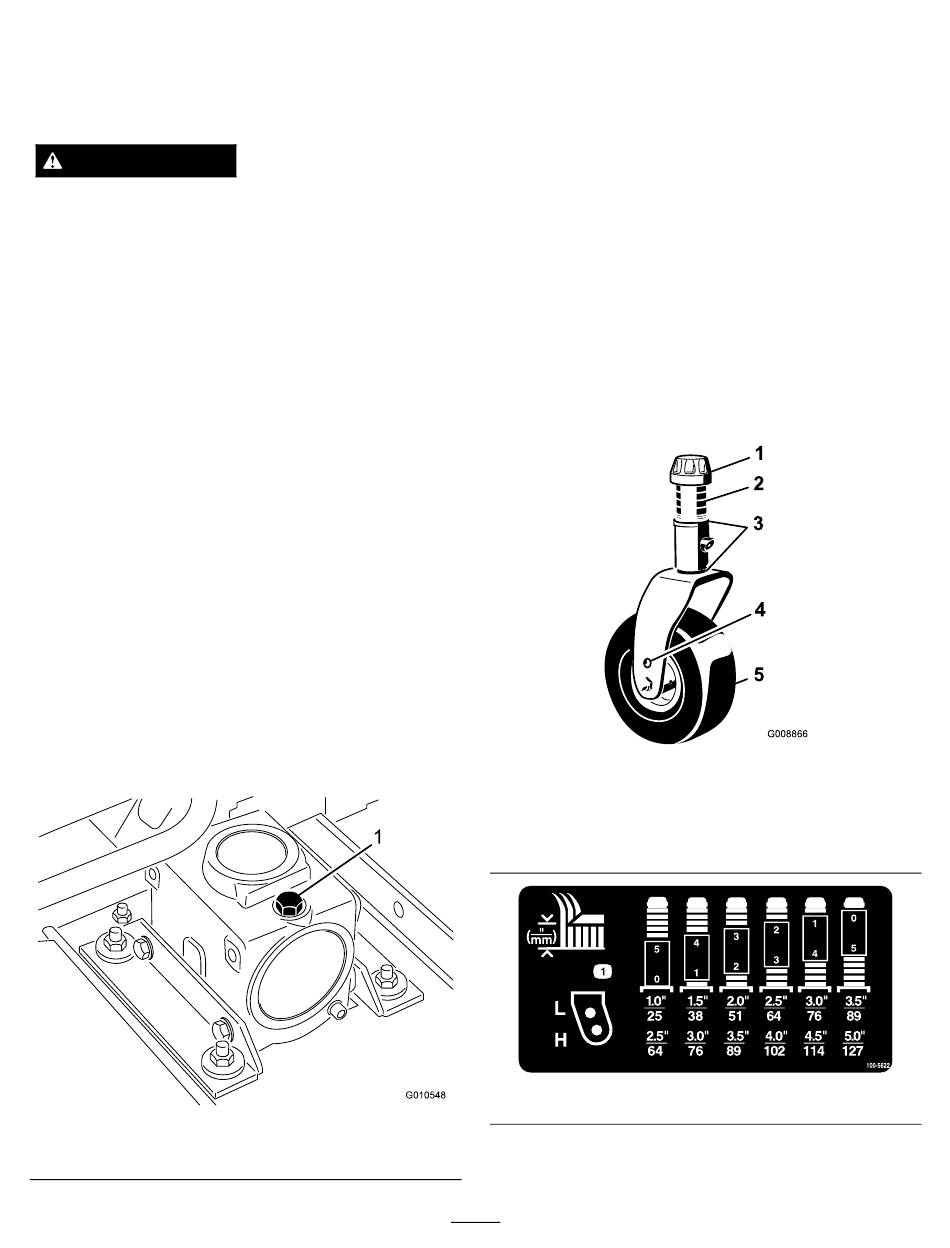

Figuur 5
1. Peilstok/vulplug
Maaihoogte instellen
U kunt de maaihoogte instellen van 25 tot 127 mm, in
stappen van 13 mm. Om de maaihoogte in te stellen,
moet u de assen van de zwenkwielen in de bovenste of
onderste openingen in de zwenkwielvorken plaatsen en
vervolgens een gelijk aantal afstandsstukken toevoegen
aan de zwenkwielvorken of verwijderen. Daarna
bevestigt u de maaihoogtekraag aan de gewenste
openingen in de maaihoogtestang.
1. Start de motor en breng het maaidek omhoog zodat
deze vrijkomt van de grond en de maaihoogte kan
worden gewijzigd. Zet de motor af en verwijder het
sleuteltje nadat het maaidek omhoog is gebracht.
2. Plaats de assen van de zwenkwielen in dezelfde
openingen in beide zwenkwielvorken. Raadpleeg
Figuur 6 en Figuur 7 om vast te stellen wat de
correcte openingen voor de instelling van de
maaihoogte zijn.
1. Klemkapje
2. Afstandsstukken
3. Vulstukken
Opmerking: Als de machine wordt gebruikt bij
een maaihoogte van 64 mm of hoger, moet de
13
Figuur 6
4. Montage-openingen van
as
5. Zwenkwiel
Figuur 7
