1. Breng het maaidek omhoog zodat de wielen
vrijkomen van de grond. Zet het maaidek vast om te
voorkomen dat dit per ongeluk naar beneden valt.
2. Verwijder het klemkapje, de afstandsstuk(ken) en de
drukring van de bovenkant van de zwenkwielas.
3. Trek de zwenkwielas uit de buis waarin deze is
bevestigd. Laat de drukring en afstandsstuk(ken)
onder op de as zitten.

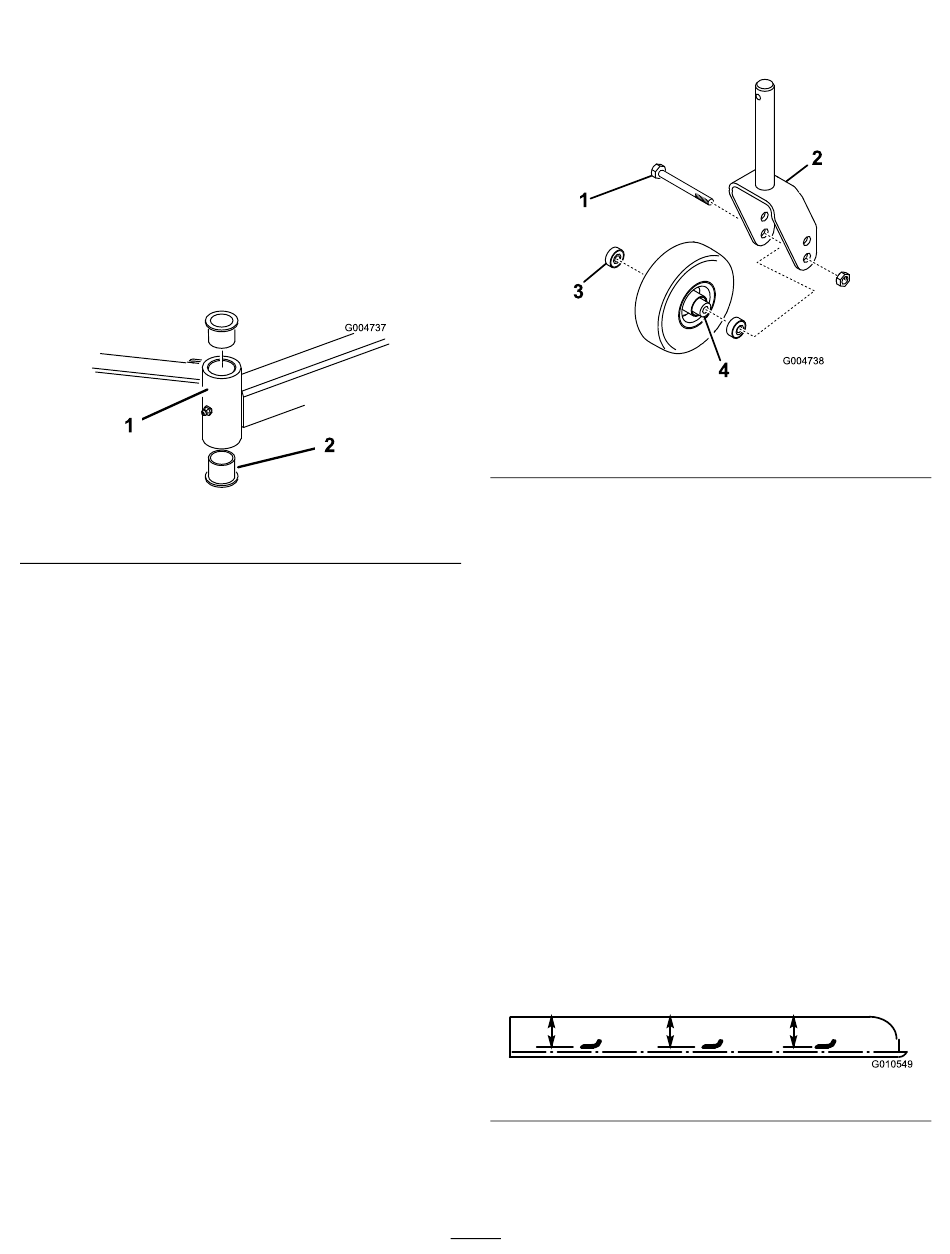

4. Sla een drevel in de boven- of onderkant van de
bevestigingsbuis en tik de lagerbus uit de buis
(Figuur 27). Tik ook de andere lagerbus uit de buis.
Reinig de binnenkant van de buizen.
1. Buis van zwenkwielarm
5. Smeer vet aan de binnen- en buitenkant van de
nieuwe lagerbussen. Druk de lagerbussen voorzichtig
in de bevestigingsbuis met behulp van een hamer
en een vlakke plaat.
6. Controleer de zwenkwielas op slijtage en vervang
deze in geval van beschadiging.
7. Steek de zwenkwielas door de lagerbussen en
de bevestigingsbuis. Schuif de drukring en
afstandsstuk(ken) op de as. Installeer het klemkapje
op de zwenkwielas om alle onderdelen op hun plaats
te houden.
Onderhoud van zwenkwielen
en lagers
1. Verwijder de borgmoer van de bout waarmee
het zwenkwiel is bevestigd aan de zwenkwielvork
(Figuur 28). Pak het zwenkwiel vast en schuif de
bout uit de vork of draaiarm.
2. Verwijder het lager uit de wielnaaf en laat het lager
eruit vallen (Figuur 28). Verwijder het lager vanaf de
andere kant van de wielnaaf.
3. Controleer de lagers, het afstandsstuk en de
binnenkant van de wielnaaf op slijtage. Beschadigde
delen vervangen.
Figuur 27
2. Lagerbussen
4. Om het zwenkwiel in elkaar te zetten, drukt u het
lager in de wielnaaf. Om de lagers te monteren, moet
u op de buitenste loopring van het lager drukken.
1. Zwenkwiel
2. Zwenkwielvork
5. Schuif het afstandsstuk van het lager in de wielnaaf.
Druk het andere lager in het open uiteinde van de
wielnaaf om het afstandsstuk van het lager in de
wielnaaf vast te zetten.
6. Plaats de zwenkwielset in de zwenkwielvork en zet
deze vast op zijn plaats met behulp van een bout en
een borgmoer.
Controleren op kromme
messen
1. Plaats de machine op een horizontaal oppervlak.
Breng het maaidek omhoog, stel de parkeerrem in
werking, zet het tractiepedaal in de neutraalstand
en schakel de aftakas uit. Zet daarna de motor af
en verwijder het sleuteltje uit het contact. Zet het
maaidek vast om te voorkomen dat dit per ongeluk
naar beneden valt.
2. Draai het mes totdat de uiteinden in de lengterichting
liggen. Meet de afstand vanaf de binnenkant van
het maaidek tot de voorste snijrand van het mes
(Figuur 29) en onthoud deze afstand.
3. Draai de tegenovergestelde uiteinden van de messen
naar voren. Meet de afstand tussen het maaidek en
de snijrand van het mes in dezelfde stand als bij
22
Figuur 28
3. Lager (2)
4. Afstandsstuk van lager
Figuur 29
G010549
