2. Schuif de schacht uit de onderste beugelopeningen,
lijn de rol uit met de bovenste openingen en
monteer de schacht.
3. Installeer de schroef en moer om vast te zetten.

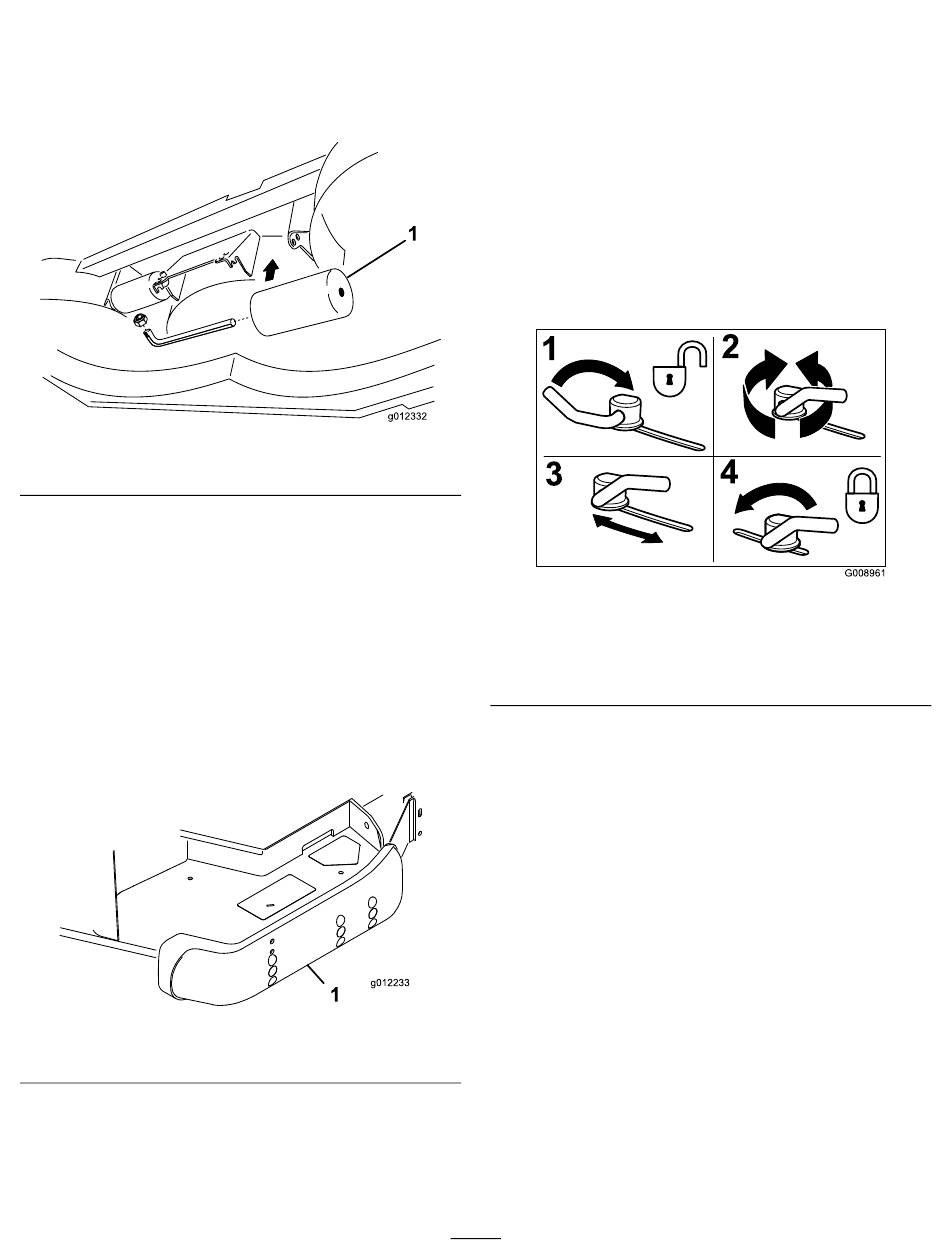

Om de achterste (interne) rollen af te stellen (Figuur 11)
Figuur 11
1. Interne rollen
Glijders afstellen
De glijders moeten in de laagste stand worden
gemonteerd als de machine wordt gebruikt bij een
maaihoogte van meer dan 64 mm, en in de hoogste
stand als de machine wordt gebruikt bij een maaistand
van minder dan 64 mm.
Om de glijders af te stellen, moet u de flensbout en de
moeren verwijderen. Vervolgens zet u de glijders in de
gewenste stand en monteert u de bevestigingen weer
(Figuur 12).
Figuur 12
1. Glijder
Afvoerplaat instellen
De afvoer van de maaimachine kan worden aangepast
aan verschillende maaiomstandigheden. Zorg ervoor
dat u de sluitnokken en de plaat zodanig plaatst dat u
het beste maairesultaat verkrijgt.
1. Om de sluitnokken te verstellen, draait u de hendel
omhoog om ze los te maken (Figuur 13).
2. Plaats de plaat en de sluitnokken op zodanige wijze
in de sleuven dat de machine de gewenste afvoer
heeft.
3. Draai de hendel terug om de plaat en de sluitnokken
vast te zetten (Figuur 13).
4. Als de sluitnokken de plaat niet goed vergrendelen
of te strak zijn, draait u de hendel los en draait u de
sluitnok. Draai aan de sluitnok totdat u de gewenste
sluitdruk hebt verkregen.
1
3
1. Hendel ontgrendelen
2. Draai de sluitnok om de
sluitdruk te doen toe- of
afnemen
Stand van afvoerplaat
instellen
De volgende figuren zijn uitsluitend bedoeld als
aanbeveling voor gebruik. De instelling is afhankelijk
van de soort gras, het vochtgehalte en de hoogte van
het gras.
Opmerking: Als het motorvermogen afneemt en de
rijsnelheid van de maaimachine hetzelfde blijft, opent u
de plaat.
Stand A
Dit is de achterste stand. Deze stand wordt aanbevolen
voor de volgende gevallen.
• Maaiomstandigheden met kort, licht gras.
• Droge omstandigheden.
• Kleine hoeveelheid maaisel.
• Werpt maaisel verder weg van de maaimachine.
15
2
4
G008961
Figuur 13
3. Plaats de afvoerplaat
4. Hendel vergrendelen
