Smering
Onderhoudsinterval: Om de 50 bedrijfsuren
De machine is voorzien van smeerpunten die regelmatig
moeten worden gesmeerd met nr. 2 smeervet voor
algemene doeleinden op lithiumbasis. Als de machine in
normale omstandigheden wordt gebruikt, moet u alle
lagers en lagerbussen om de 50 bedrijfsuren of direct
na een wasbeurt smeren.

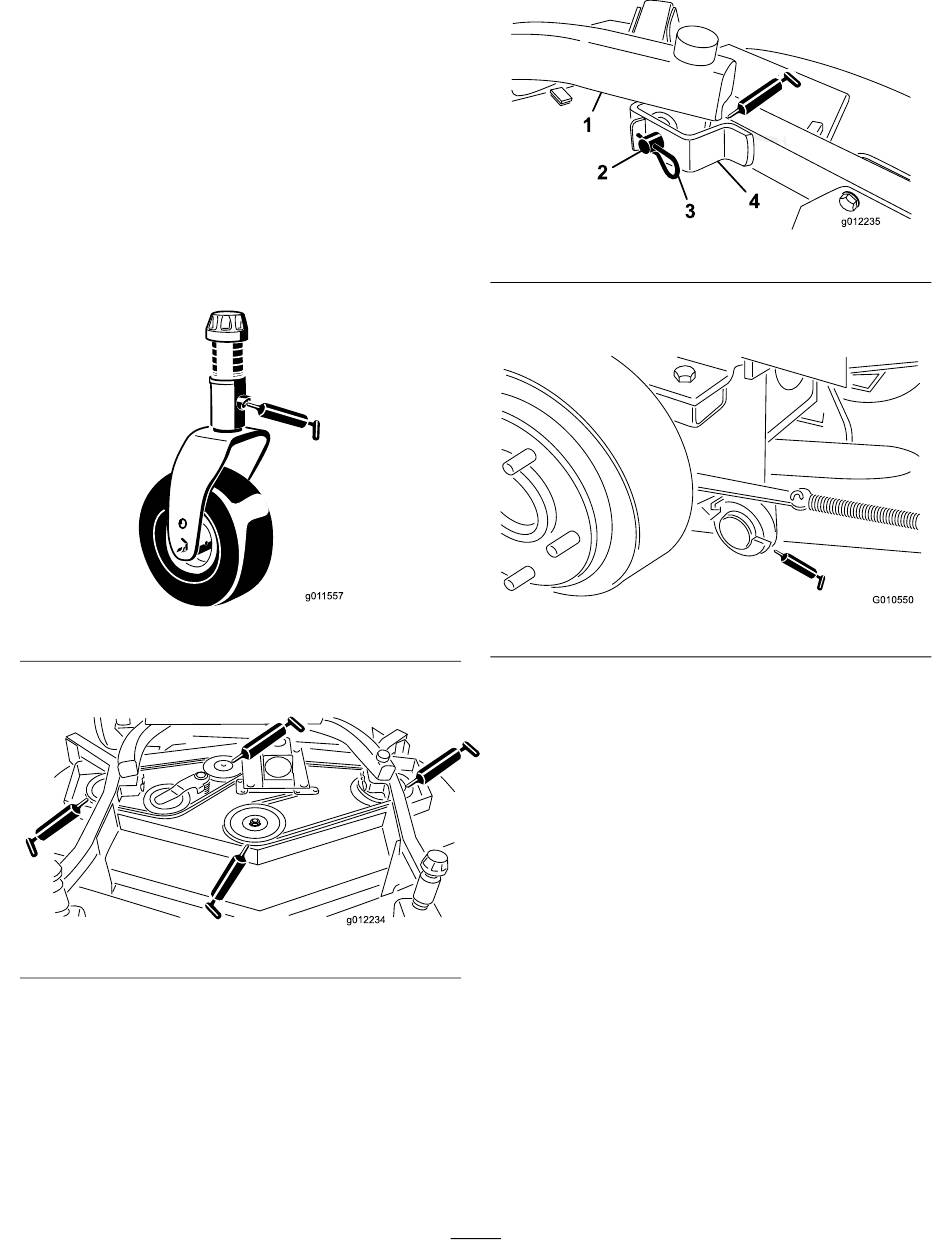

1. Smeer de volgende punten:
• Lagerbussen van as van zwenkwielvork
(2)(Figuur 18)
• Lagers van as (3) (onder de poelie) (Figuur 19)
• Lagers van de arm van de spanpoelie (Figuur 19)
• Draaipunten van hefarmen, voorzijde (2)
(Figuur 20)
Figuur 18
Figuur 19
• Draaipunten van hefarmen, achterzijde (2)
(Figuur 21)
2. Plaats het maaidek op een horizontaal oppervlak
en breng het maaidek omlaag. Verwijder de
peilstok/vulplug op de bovenkant van de
tandwielkast (Figuur 22) en controleer of het peil
van de tandwielolie tussen de merktekens op de
peilstok staat. Als het oliepeil laag is, vul dan SAE
80-90 tandwielolie bij tot het peil zich tussen de
markeringen bevindt. De inhoud van de tandwielkast
is 283 ml.
19
Figuur 20
Figuur 21
