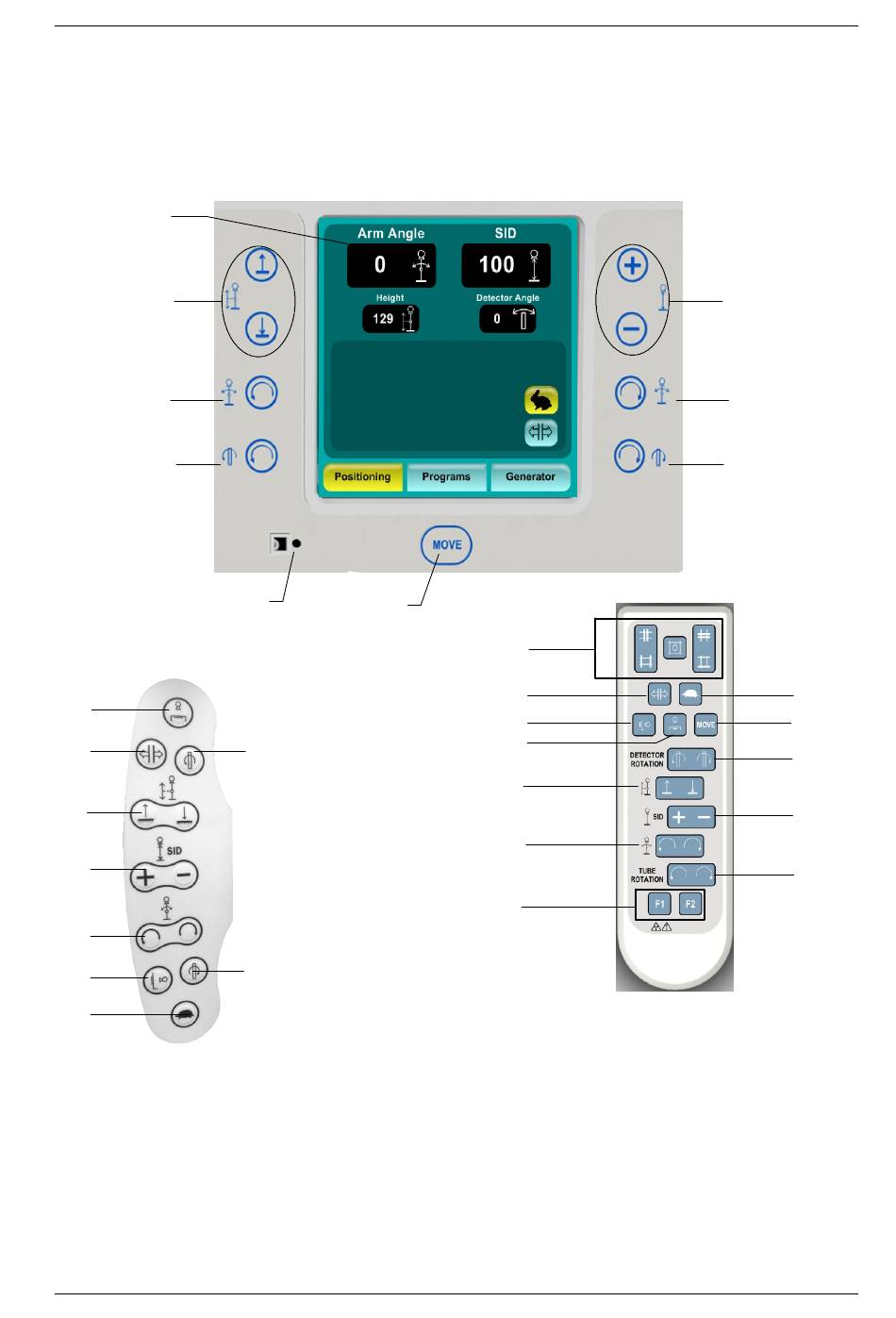

Illustratie 5-3
Bedienpaneel, handgreep van de DR-detectormodule en afstandbediening
1
3
5
10
HANDGREEP VAN DE DR-DETECTORMODULE
6
8
3
4
5
7
9
0174A NL 20230322
BEDIENPANEEL
11
2
10
1.
Aanraakscherm van de console
2.
Automatische positioneertoets
10
3.
Gemotoriseerde verticale beweging van de
zwenkarm
4.
Gemotoriseerde SID-instelling
5.
Gemotoriseerde beweging van de zwenkarm
6.
Automatische positionering van de beeldontvanger ond
er de tafel
7.
Automatische thoraxpositionering
8.
Veiligheidgrendel
9.
Lage snelheid
10.
Gemotoriseerde rotatie van de DR-detectormodule
11.
Sensor van de afstandbediening
12.
Control button voor de collimator (op de afstandbediening)
13.
Rotatie van de röntgenbuis (niet beschikbaar)
14.
Voorgeprogrammeerde functies (niet aanwezig)
AFSTANDBEDIENING
12
8
7
6
3
5
14
DX-D 300 U-Arm
Gebruikershandleiding
4
5
10
9
2
10
4
13
