DX-D 300 U-Arm
Gebruikershandleiding
5.1.2
BEDIENPANEEL
56
AANRAAKSCHERM VAN DE CONSOLE: Raadpleeg paragraaf 5.1.3

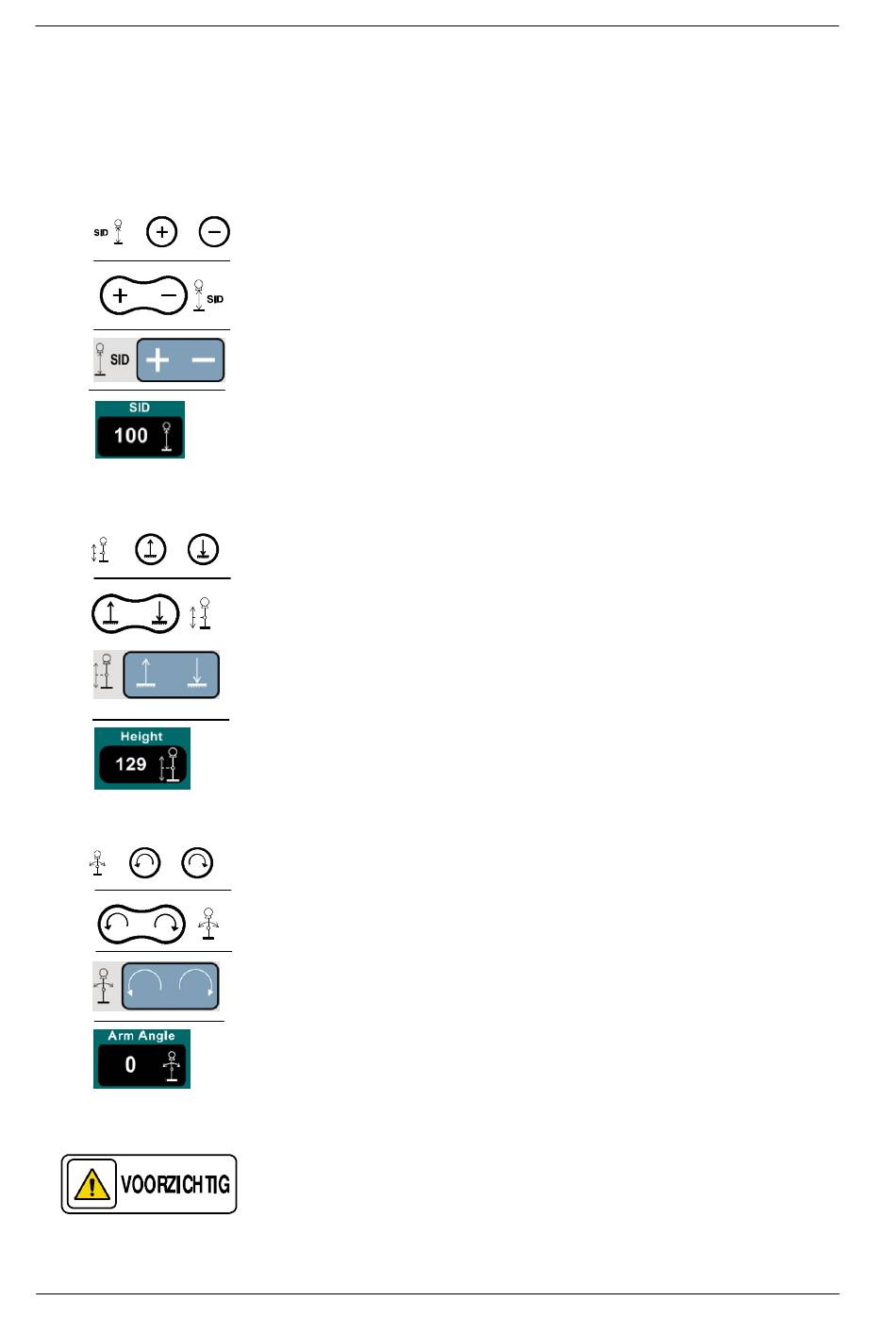

SID: Deze twee toetsen worden gebruikt om de afstand van bron tot beeld (de
"SID") te vergroten of te verkleinen. Laat de toetsen los zodat ze in de gewenste
stand vergrendelen.
Deze beweging heeft om de 100 cm (40") en 180 cm (72") SID-pallen. Tijdens
het installatieproces kan de onderhoudstechnicus ook nog een derde
SID-positie configureren. De beweging wordt geblokkeerd als één van deze
posities wordt bereikt. Druk opnieuw op de toets om de beweging voort te
zetten.
De stand van de SID-positie wordt doorlopend uitgelezen op het
aanraakscherm van de console. Er verschijnt een melding op het scherm zodra
het buis/collimater-samenstel een eindstop heeft bereikt: "SW LIMIT DEC SID"
of "SW LIMIT INC SID CW".
VERTICAAL: U gebruikt deze toetsen om de verticale gemotoriseerde
beweging van de centrale wagen aan te sturen en daarmee eveneens de
verticale instelling van de U-arm. Laat de toetsen los zodat ze in de gewenste
stand vergrendelen.
Er verschijnt een melding op het scherm zodra de centrale wagen zijn de
hoogste of laagste verticale positie heeft bereikt: "SW LIMIT MIN HEIGHT" of
"SW LIMIT MAX HEIGHT" .
De hoogte van de U-arm (van het midden van de detectoras tot de vloer) wordt
doorlopend uitgelezen op het aanraakscherm van de console (hoogte).
ROTATIE VAN DE U-ARM: Druk de desbetreffende toets in en houd die
ingedrukt om de U-arm rechtsom of links te laten roteren. Laat de toets los
zodat die in de gewenste stand vergrendelt. De beweging wordt vergrendeld
zodra de U-arm een ongeoorloofde beweging detecteert (dichtbij vloer of
plafond).
Deze beweging is voorzien van pallen op 0
opnieuw in om de beweging voort te zetten.
De rotatie van de U-arm wordt doorlopend uitgelezen op het aanraakscherm
van de console (armhoek). Er verschijnt een melding op het scherm zodra de
U-arm een hoeklimiet heeft bereikt: "SW LIMIT ARM CCW" of "SW LIMIT ARM
CW".
De draaihoek van de U-arm is beperkt tot +120
vanuit diens verticale positie 0
kabels beschadigen.
o
o
en 90
. Druk de rotatietoetsen
o
/-30
o
. Te grote rotatie kan externe
