DR DETECTORMODULE BUFFER EN ANTISCHOKSYSTEEM
64
Afgezien van de in de U-arm aangebrachte lichtdrempels die de snelheid
omlaag brengen en de bewegingen laten stoppen als de lichtstraal wordt
onderbroken, omvat deze module twee veiligheidvoorzieningen. Deze zullen
reageren op een slag of stoot tegen de U-armmodule (antibeknelsysteem) of
tegen de detector (stootkussen van de detectormodule).
Deze veiligheidvoorzieningen zijn bedoeld om situaties met hoog risico te
voorkomen. Dat wil zeggen: In het uiterst onwaarschijnlijke geval van een
botsing met U-arm of detectormodule zullen de bewegingen daarvan
automatisch tot stilstand komen of qua richting omkeren (op lage snelheid en
gedurende 1,5 s bij een rotatiebeweging en gedurende 3 s bij een op- of
neergaand beweging). Hieronder leest u een toelichting wanneer de module zal
zijn beweging zal stoppen of qua richting omkeren.

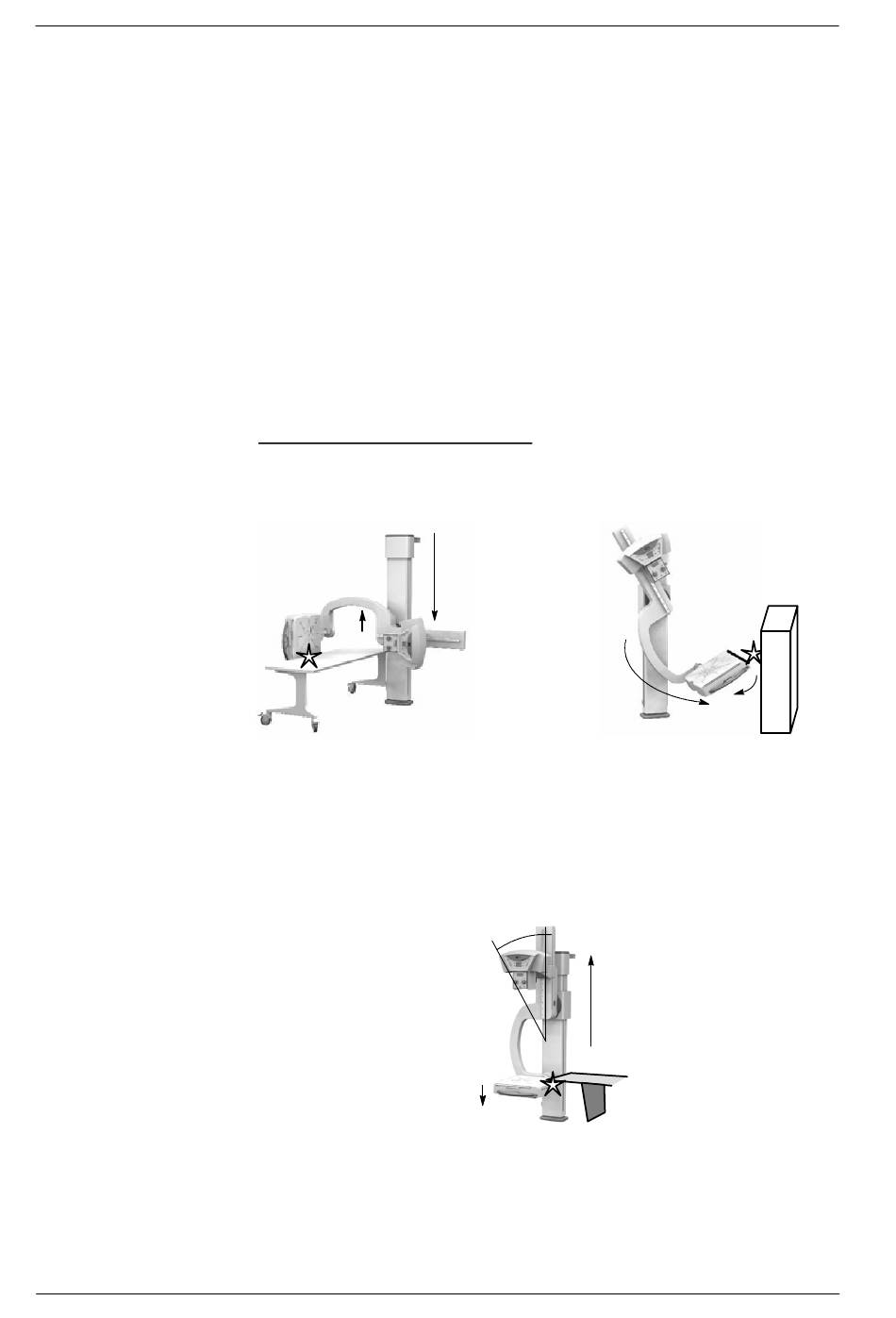

Stootkussen van de detectormodule: Als de U-arm neerwaarts beweegt of als
die roteert, zal de beweging altijd omkeren als het stootkussen van de
detectormodule wordt aangesproken om te voorkomen dat iets tussen detector
en de vloer bekneld raakt.
3
2
Als de U-arm omhoog beweegt en de detectorbuffer is geactiveerd, dan zal de
beweging omkeren of stoppen, en wel afhankelijk van onderstaande situaties:
Het systeem keert slechts automatisch in neerwaarts richting om als de
buffer van de detectormodule wordt geactiveerd en de hoek tussen 0
o
en --30
bedraagt (de hoekinterval waarin de detector zich onder de tafel
zou kunnen bevinden om te voorkomen dat iets of iemand bekneld raakt
tussen de tafel en de detector).
In de resterende hoekbereiken (van 1
keert de beweegrichting van het systeem nimmer automatisch om, maar
stopt.
1
1
o
-30
o
0
1
3
2
o
tot 120
2
3
o
) en in horizontale positie,
