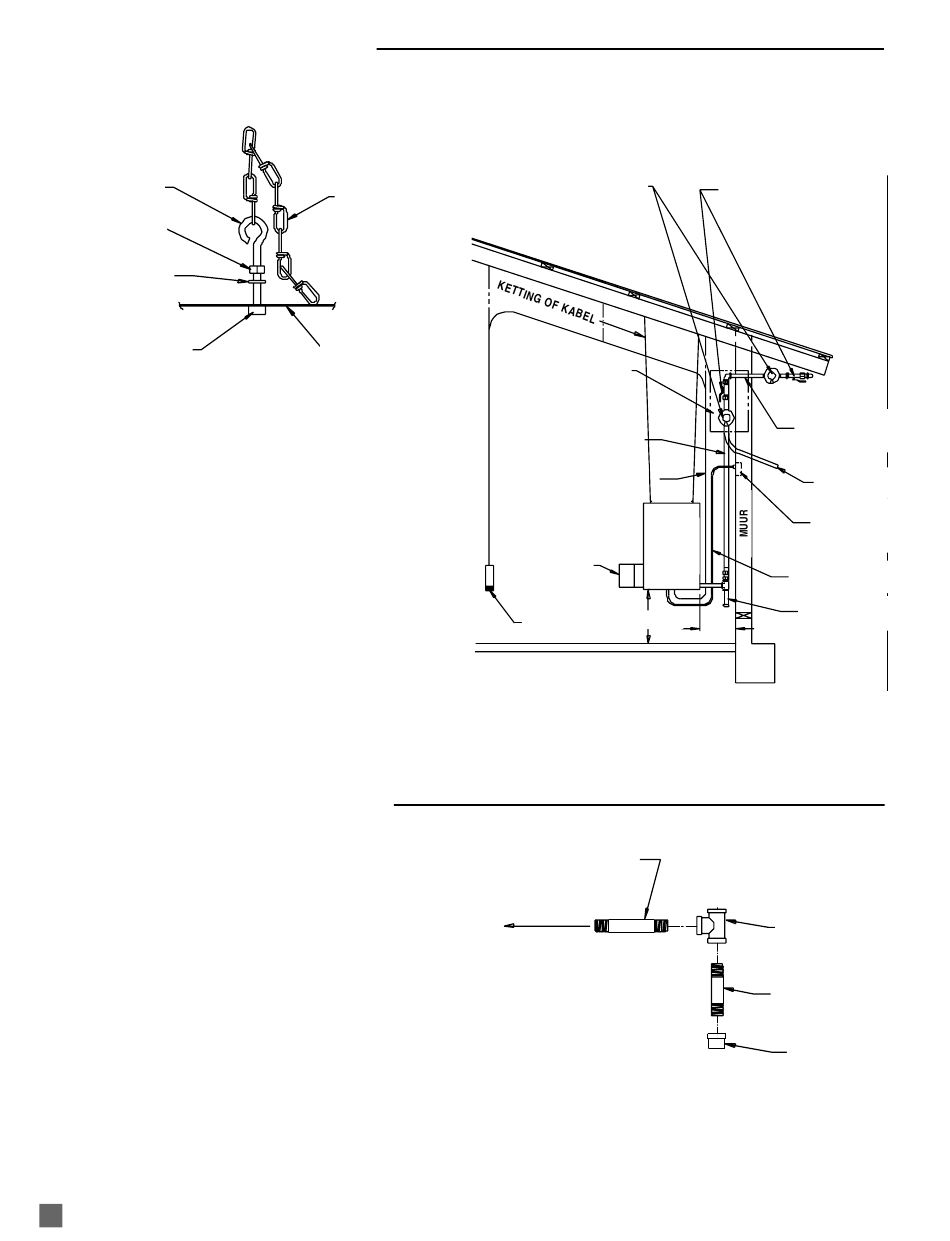

INSTRUCTIES VOOR OPHANGEN
1. Volgens de illustratie assembleren en alle oogmoeren
goed vastdraaien.
FIG. 2
EYEBOLT
OOGMOER
NUT
MOER
FLAT WASHER
PLATTE DRUKRING
CAGE NUT
KOOIMOER
2. Zorg ervoor dat de verwarmer goed is vastgemaakt en
horizontaal hangt (controleer in de lengte en breedte).
3. Zie figuur 3 voor een typische installatie binnen. In elk
gebouw met dieren dient ervoor worden ezorgd dat de
verwarmer uit de buurt van vee wordt geïnstalleerd
zodat de verwarmer of gasleiding niet wordt
aangestoten, van de fundering wordt getrokken of
wordt beschadigd. Zorg ervoor dat u de minimum
afstand aanhoudt van brandbare materialen zoals
aangegeven in het hoofdstuk Specificaties en op de
verwarmer zelf.
SEDIMENTOPVANG ASSEMBLAGE
Assembleer het T-stuk, nippels en de stop tot één geheel en
draai het goed vast. De sedimentopvang dient altijd
verticaal te worden geïnstalleerd. Zorg ervoor dat het
gebruikte pijpdraadmiddel bestand is tegen zowel propaan-
als aardgas bij het aanleggen van alle verbindingen.
Controleer a a lle v v erbindingen o o p g g aslekkage m m et
goedgekeurde g g asdetectoren.
10
FIG. 3
OPMERKING: REGELKLEPPEN DIENEN ALTIJD BUITEN TE WORDEN
NOTE: REGULATORS SHOULD ALWAYS BE MOUNTED OUTDOORS. IF
CIRCUMSTANCES FORCE INSTALLING THE REGULATOR INDOORS,
THE REGULATOR'S VENT MUST BE VENTED OUTDOORS USING VENT
LINE NO SMALLER THAN VENT OPENING.
VENT OF REGULATOR MUST
ONTLUCHTING VAN DE REGELKLEP
CHAIN
KETTING
DIENT NAAR BENEDEN TE RICHTEN
POINT DOWN AND REGULATOR
EN DE REGELKLEP DIENT NAAR
MUST BE VENTED OUTDOORS
BUITEN TE WORDEN ONTLUCHT
BOVENKANT
CASE TOP
BEHUIZING
LUCHTOMLEIDER
FIG. 4
TO GAS CONTROL
NAAR GASREGELKLEP
GEÏNSTALLEERD. ALS DOOR OMSTANDIGHEDEN DE REGELKLEP
BINNEN DIENT TE WORDEN GEÏNSTALLEERD, DIENT DE REGELKLEP
NAAR DE BUITENLUCHT TE WORDEN ONTLUCHT MET EEN LEIDING
DIE NIET SMALLER IS DAN DE ONTLUCHTINGSOPENING.
OPTIONAL INDOOR
OPTIONELE LOCATIE
REGULATOR
OM DE REGELKLEP
BINNEN TE
MOUNTING LOCATION
MONTEREN
GASSLANG 1,25 CM X 3 M
GAS HOSE
THERMOSTAT
THERMOSTAATKOORD
CORD
HEATER
VERWARMER
YOKE
30.5CM
,3 m min.
THERMOSTAT
THERMOSTAAT
NIPPLE
NIPPEL
VALVE INLET
HANDMATIGE AFSLUITKLEP
MANUAL SHUT-OFF VALVE
KAN VOOR DE GASKLEP
CAN BE INSTALLED BEFORE
WORDEN GEÏNSTALLEERD
THE REGULATOR, UNDER
ONDER DE DAKRAND VAN
THE EAVE OF THE BUILDING,
HET GEBOUW OF ACHTER
OR AFTER THE REGULATOR
DE REGELKLEP BINNENIN
INSIDE THE BUILDING.
ZWARTE PIJP DOOR
BLACK PIPE
DE MUUR
THROUGH WALL
ONTLUCHTINGSPIJP
VENT LINE
STOPCONTACT IN
WALL OUTLET
DE MUUR
STROOMSNOER
POWER CORD
SEDIMENT
SEDIMENTOPVANG
,3 m
TRAP
30.5CM
min.
T-STUK
T
NIP
NIPPEL
STOP
