1. Sluit de gastoevoer naar de verwarmer af.
2. Haal de stekker van de verwarmer uit het stopcontact.
3. Open het toegangspaneel aan de kant van het
bedieningspaneel.
4. Verwijder de motordraden.
5. Verwijder de schroeven die de motormontageplaat
aan de ventilatorbehuizing vastmaken.
6. Haal de ventilator en motor uit de behuizing.
7.
Maak de vierkante stelschroef/stelschroeven op het
ventilatorwiel met een moersleutel los.
8. Haal het ventilatorwiel van de motoras. Gebruik een
wieltang indien nodig.
9. Verwijder de vier (4) schroeven die de motor aan de
montageplaat vastmaken.
10. Doe de bovenstaande procedure in omgekeerde
volgorde voor de montage van de motor en ventilator.
1. Sluit de gastoevoer naar de verwarmer af.
2. Haal de stekker van de verwarmer uit het stopcontact.
3. Open het toegangspaneel aan de kant van het
bedieningspaneel.
4. Verwijder de twee (2) schroeven van metaalblik die de
schakelaar met een beugel aan de ventilatorbehuizing
vastmaken. Verwijder de assemblage door de
schakelaar 90 graden te draaien zodat de vleugel op
de arm van de schakelaar door het rechthoekige gat
aan de zijkant van de ventilatorbehuizing kan worden
getrokken.
5. Verwijder
de
luchtstroomverklikschakelaar.
6. Doe de bovenstaande procedure in omgekeerde
volgorde voor de montage van de schakelaar. De
vervangingsschakelaar is al in de bevestigingsbeugel
gemonteerd.
draden
van
de
Instructies voor reparatie
OPMERKINGEN: a. De tussenruimte tussen het
ventilatorwiel en de motormontageplaat
dient te worden ingesteld op de in de
tabel hieronder vermelde waarden
voordat het ventilatorwiel op de
motoras wordt vastgedraaid.
b. Zorg ervoor dat de stelschroef/
stelschroeven van de ventilator bij het
vastdraaien op het "vlakke" gedeelte
van de motoras is/zijn.

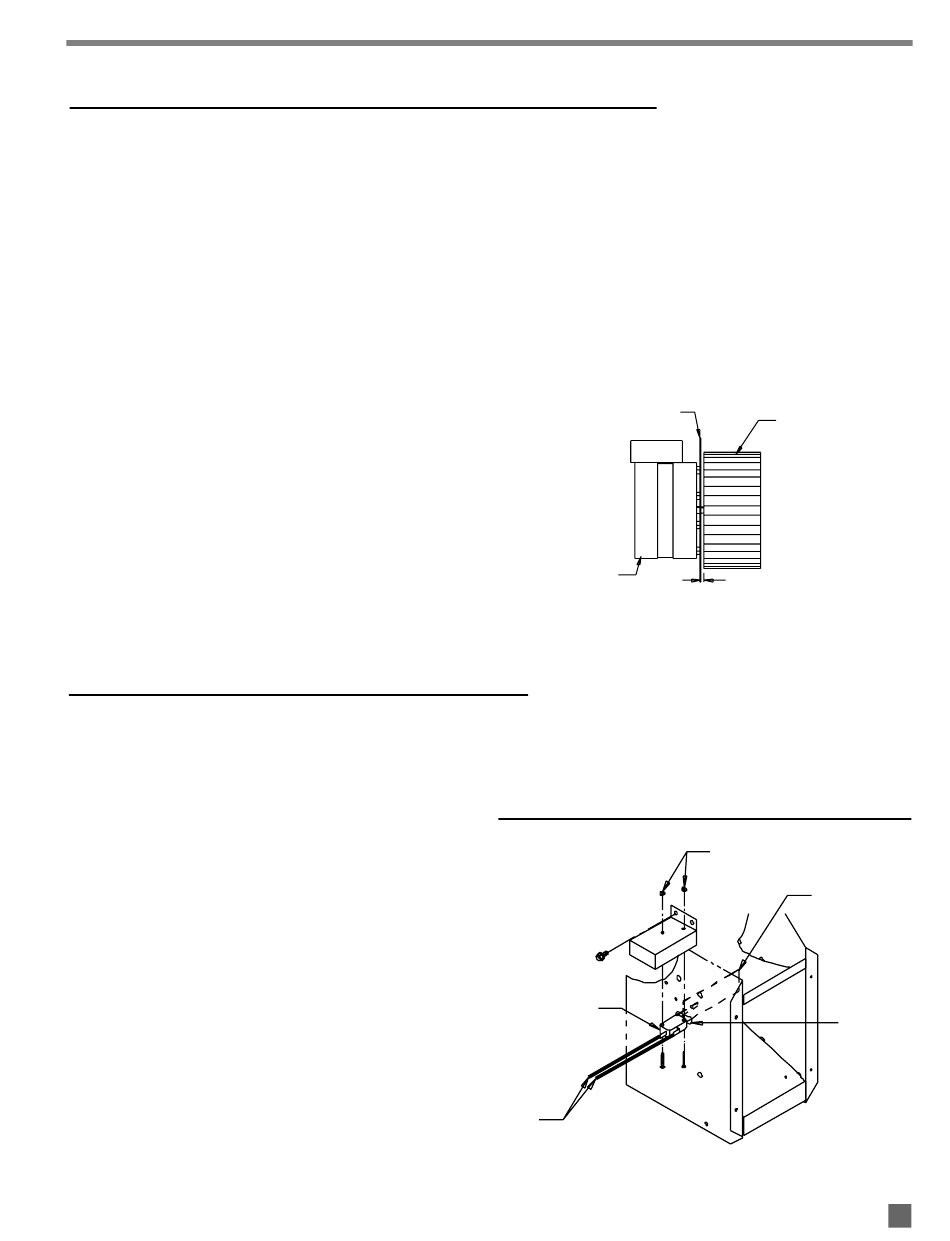

AB060
FIG. 9
MOTOR MONTAGEPLAAT
MOTOR MOUNT PLATE
MOTOR
MOTOR
LUCHTSTROOMVERKLIKSCHAKELAAR
BIJ MODELLEN MET VLEUGEL AB060
BELANGRIJK
Zorg ervoor dat u de arm van de schakelaar bij vervanging
niet buigt. Buiging kan later ontstekingsproblemen
veroorzaken.
FIG. 10
SCHAKELAAR
SWITCH W/PADDLE
MET V V LEUGEL
HOUSING SIDE
ZIJPANEEL V V AN
DRADEN
LEADS
MOTOR EN VENTILATOR
6,4 mm
VENTILATORWIEL
FAN WHE
CLEARANCE
TUSSENRUIMTE
NUTS
MOEREN
PADDLE
VLEUGEL
RECHTHOEKIG
OBLONG
GAT
DE B B EHUIZING
PANEL
15
