WAAKVLAM
Zie Fig. 11
1. Sluit de gastoevoer naar de verwarmer af.
2. Haal de stekker van de verwarmer uit het stopcontact.
3. Laat het apparaat afkoelen zodat de waakvlam
assemblage met de hand kan worden aangeraakt.
4. Maak de vleugelmoer bij de waakvlam los door deze
tegen de klok in te draaien. Het is niet nodig om de
schroef helemaal uit de assemblage te verwijderen. U
hoeft het maar los te draaien totdat u het
waakvlamscherm kunt verwijderen.
5. Na losmaken het scherm omhoog halen zodat de
beugel, opening en thermokoppel zichtbaar zijn.
6. Maak de waakonderdelen (met popnagels aan de
binnenkant van het scherm vastgemaakt) met een
zachte borstel of perslucht schoon. Let vooral op de
keel en de vlamverspreider bovenaan.
7.
Neem de bovenkant van het waakvlamgat met een
borstel af en zorg ervoor dat er geen zand of vuil is in
de opening. Als de opening verwijderd dient te worden,
de juiste maat moersleutel gebruiken om de
compressiefitting en waakvlambuis van de ingang van
de waakvlamopening los te maken en te verwijderen.
Gebruik een moersleutel of de waakvlamopening van
de beugel los te maken en te verwijderen. Houd de
opening tegen het licht om te zien of de opening vrij is.
Blaas de opening door met perslucht als deze is
verstopt.
8. Doe de bovenstaande procedure in omgekeerde
volgorde om het scherm en de waakvlamopening te
vervangen.
9. Controleer op gaslekken.
16
BELANGRIJK
De afmetingen van de waakvlamopening zijn met precisie
geboord in overeenstemming met de gebruikte brandstof en
gasdruk. Druk of prik geen scherpe voorwerpen in het gat.
Als u dit doet, kan dit het gat vergroten hetgeen
waakvlamstoringen kan veroorzaken. Maak het gat alleen
met perslucht, een zachte borstel of een droge doek
schoon. Vervang de opening indien noodzakelijk.
Gebruik geen tang om de opening te verwijderen. Een tang
zorgt voor "afronding" van de hexagonale moer aan de basis
van de opening hetgeen onderhoud later moeilijker maakt.
Gebruik slechts een moersleutel in de juiste maat.

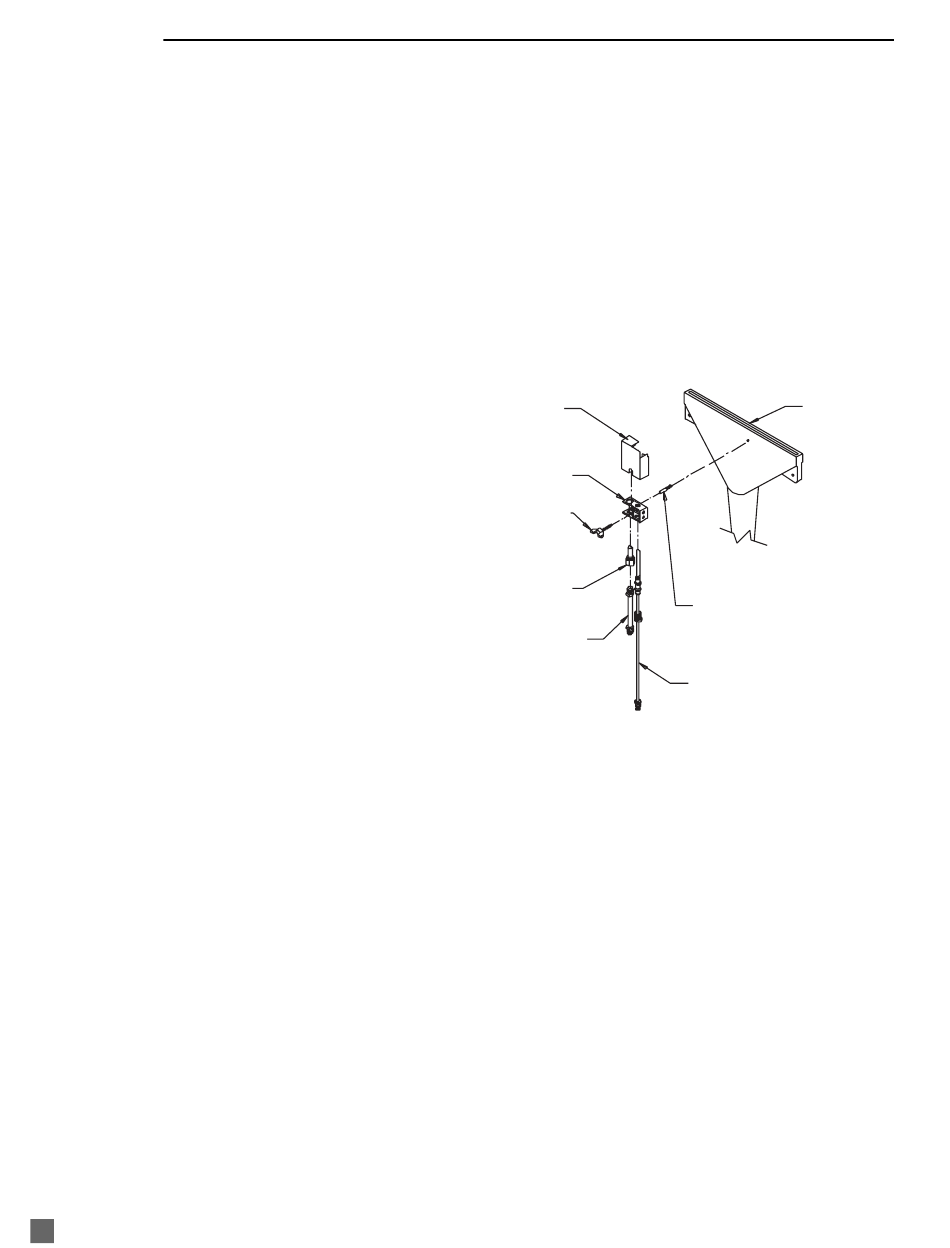

FIG. 11
SHIELD
SCHERM
BEUGEL
BRACKET
VLEUGELMOER
WING SCREW
OPENING
ORIFICE
BUIS MET
TUBE W/NUTS
MOEREN
BEHUIZING VAN
BU
DE BRANDER
NAGEL
STUD
* NO
THERMOKOPPEL
THERMOCOUPLE
