Elektrisch verbindings- en schakeldiagram
WAARSCHUWING: RAADPLEEG HET ELEKTRISCHE VERBINDINGSDIAGRAM BIJ
MALFUNCTION, CHECK FOR PROPER OPERATION AFTER SERVICING.
GROUND
AARDE
GROUND
AARDE
28
CAUTION: REFER TO THE HEATER ELECTRICAL CONNECTION
DIAGRAM WHEN SERVICING TO AVOID WIRING ERRORS & HEATER
ONDERHOUD VAN DE VERWARMER OM VERGISSINGEN EN STORINGEN TE
VOORKOMEN. CONTROLEER DE JUISTE WERKING NA HET ONDERHOUD.
WARNING: THIS HEATER MAY START AT ANY TIME
WAARSCHUWING: DE VERWARMER KAN OP ELK MOMENT AANSLAAN.
GAS CONTROL
VALVE
GASREGELKLEP
GROEN
GREEN/
BLUE
AZZURRO
YELLOW
GEEL
HIGH LIMIT
TEMPERATUUR-
SWITCH(ES)
BEGRENZINGS-
SCHAKELAAR(S)
BLUE
BLAUW
BROWN
BRUIN
LUCHTSTROOMVERKLIKSCHAKELAAR
AIR PROVING SWITCH
BLUE
BLAUW
GREEN/
GROEN
MOTOR
BROWN
MOTOR
BRUIN
YELLOW
GEEL

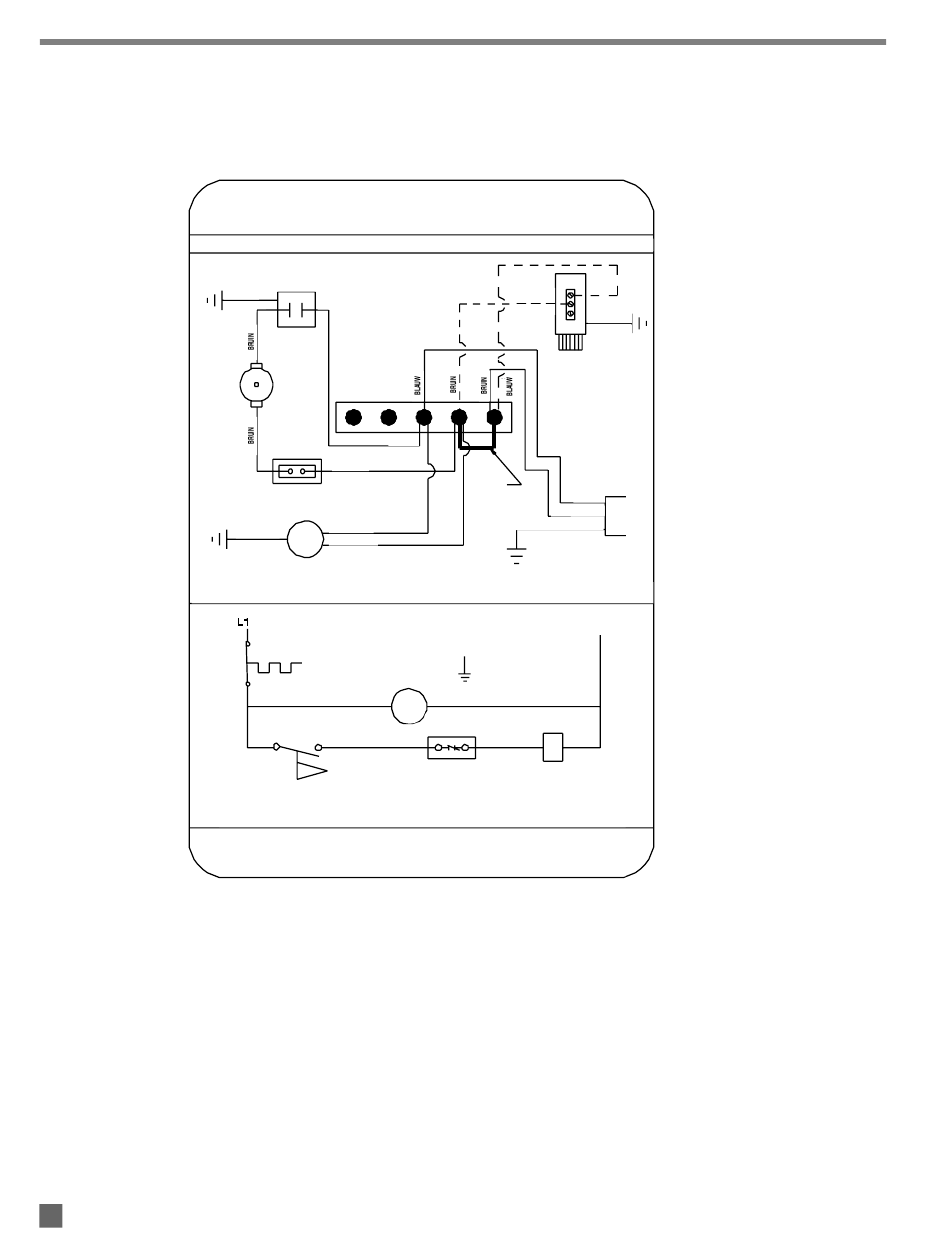

ELECTRICAL CONNECTION DIAGRAM
ELEKTRISCH VERBINDINGSDIAGRAM
THERMOSTAAT
THERMOSTAT
MOTOR
MOTOR
TEMPERATUURBEGRENZINGSSCHAKELAAR(S)
LUCHTSTROOMVERKLIKSCHAKELAAR
AIR PROVING SWITCH
ELECTRICAL LADDER DIAGRAM
ELEKTRISCH SCHAKELDIAGRAM
IF ANY OF THE ORIGINAL WIRE AS SUPPLIED WITH THE APPLIANCE
BIJ VERVANGING VAN EEN BIJ HET APPARAAT GELEVERD DRAAD DIENT
MUST BE REPLACED, IT MUST BE REPLACED WITH WIRING HAVING A
EROP GELET TE WORDEN DAT DE BEDRADING EEN TEMPERATUURWAARDE
VAN MINSTENS 150°C HEEFT.
TEMPERATURE RATING OF AT LEAST 150
BLUE
BLAUW
BROWN
BRUIN
GREEN/
GROEN
YELLOW
GEEL
THERMOSTAT
THERMOSTAAT
(OPTIONAL)
(OPTIONEEL)
DRAADBRU
JUMPER
(REMOVE TO ADD
(VERWIJDEREN OM
BLUE
BLAUW
THERMOSTAT)
THERMOSTAAT TOE TE
BROWN
BRUIN
VOEGEN)
GREEN/YELLOW
GROEN/GEEL
GROUND
AARDE
NEUTRAL
NEUTRAAL
GROUND
AARDE
HIGH LIMIT
SOLENOID
SOLENOÏDE
SWITCH(ES)
O
C.
GROUND
AARDE
POWER
STROOMDRAAD
CORD
