WAARSCHUWING
Elektrisch s s chokgevaar
Verbreek de elektrische toevoer voordat u de
thermostaat met de verwarmer verbindt.
Als u dit niet doet, kan dit een elektrische schok
veroorzaken met als gevolg persoonlijk letsel of
de dood.
Voor d d e a a ansluiting v v an e e en d d irect a a angesloten
thermostaatkit:
a. De installatie en bedrading van een thermostaat
dient door een elektricien of een ander bevoegd
persoon te worden verricht.
1. Gebruik op schroefdraad altijd een goedgekeurd
pijpdraadmiddel dat geschikt is voor gebruik met
propaan- en aardgas.
2. Assembleer de componenten volgens de figuur. Dit
aanzicht dient slechts voor de weergave van een
algemene assemblage. De regelklep dient zodanig te
worden geïnstalleerd dat de ontluchting altijd naar
beneden is gericht onafhankelijk van de plaats van de
regelklep.
3. Maak alle verbindingen goed vast.
4. Controleer a a lle v v erbindingen o o p g g as l l ekkage m m et
goedgekeurde g g aslekdetectoren.
THERMOSTAAT INSTALLATIE
b. Het thermostaatsnoer dient een minimale dikte
van maat 18 te hebben met een draad onder
spanning, neutraal draad en een aardleiding.
c. Volg alle instructies die bij de thermostaatkit zijn
bijgeleverd.
d. De verwarmer dient op de juiste werking te worden
gecontroleerd nadat deze is aangesloten.

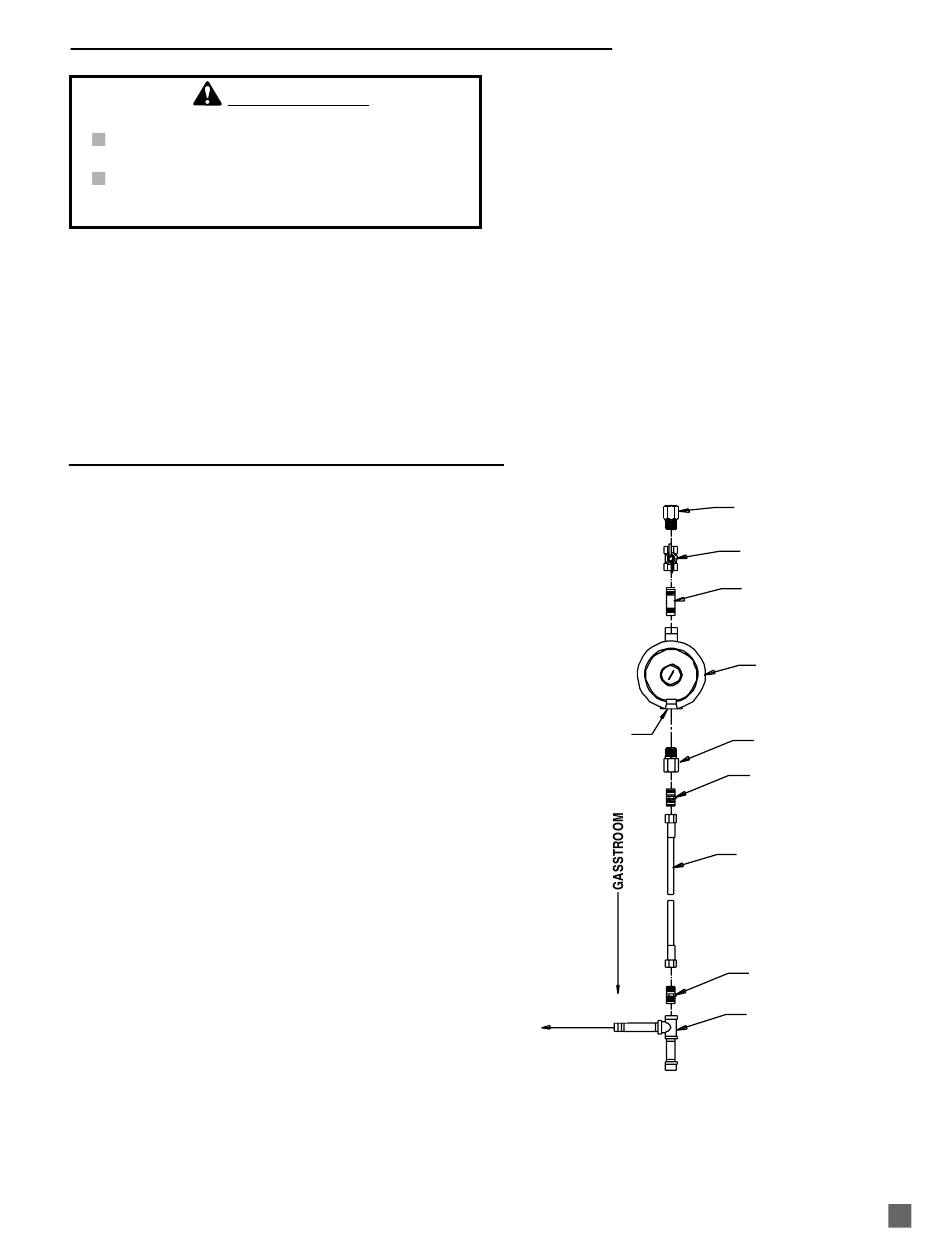

HANDMATIGE AFSLUITKLEP,
LEIDING EN REGELKLEP ASSEMBLAGE
FIG. 5
GASKLEP
REGULATOR VENT
ONTLUCHTING
NAAR INGANG VAN
TO GAS CONTROL
DE REGELKLEP
VALVE INLET
PIPING ADAPTER
ADAPTER, LEIDING
VALVE, MANUAL
HANDMATIGE KLEP
SHUT-OFF
NIPPLE 1/2"
NIPPEL
REGULATOR
REGELKLEP
PIPING ADAPTER
ADAPTER, LEIDING
ADAPTER
ADAPTER
GAS HOSE
GASLEIDING
ADAPTER
ADAPTER
SEDIMENT TRAP
SEDIMENTOPVANG
