Installatie en opstelling (vervolg)

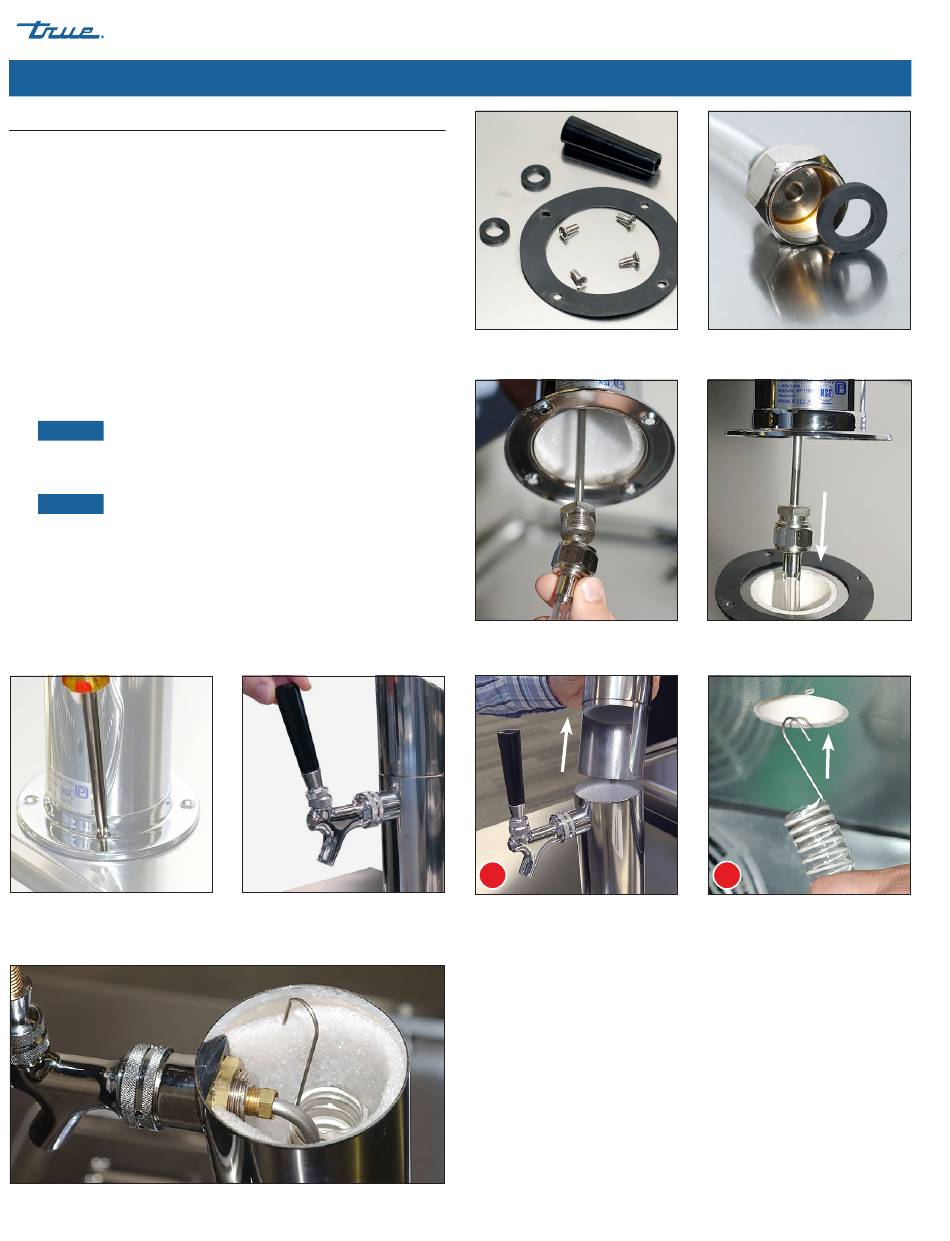

Tapzuil installeren
Werkwijze
1. Plaats de rubberen sluitring (zie afb. 1) over de montagegaten
in het werkblad van de kast.
2. Schroef de aansluiting van de bierleiding (zie afb. 2) aan de
tapzuil. Zie afb. 3.
3. Leid de bierleiding door het gat in de kast. Zie afb. 4.
4. Monteer de tapzuil met de bijgeleverde bevestigingsmiddelen.
Zie afb. 5 en 6.
5. Verwijder de bovenkant van de tapzuil. Zie afb. 7a.
6. Steek de luchtslang (kunststof buis van 1" (25,4 mm)) in de
tapzuil. Zie afb. 7b.
LET OP ›
Zorg ervoor dat u de isolatie niet beschadigt.
7. Haak de klem van de luchtslang aan de isolatiehuls bovenaan
de tapzuil. Zie afb. 8.
LET OP ›
De klem zorgt ervoor dat de koelslang, die de
tapkraan koel houdt, op de juiste plaats blijft.
8. Plaats de bovenkant van de tapzuil terug.
Afb. 5. Zorg ervoor dat de rubberen
pakking tussen het werkblad en de
tapzuil zit.
Afb. 8. Hang de koelslangklem over de bierleiding.
Pagina 18 van 56
Afb. 6. Schroef de hendel op de
tapkraan.
TBR/TDR
Afb. 1. Onderdelen van de tapzuil,
tapzuil niet afgebeeld.
Afb. 3. Bevestig de aansluiting van de
bierleiding aan de tapzuil.
A
Afb. 7. Leid de luchtslang van onderaf door de tapzuil.
01/23/2024
Afb. 2. Leg de O-ring in de koppeling
voor de bierleiding.
Afb. 4. Steek de leiding in de kast.
B
P#803294
TEC_TM_049 | REV. D | NL
truemfg.com
