Onderhoud en service (vervolg)
Draairichting deur omkeren # 1
Inhoud van de kit (bijgeleverd)
• Onderste scharnierbeugel
• Bovenste scharnierbeugel
Benodigd gereedschap
• Phillips-schroevendraaier
• 5/16"-dopsleutel
• Platte schroevendraaier
LET OP ›
Pas het apparaat aan nadat u hebt gecontroleerd of
het waterpas staat en goed wordt ondersteund. Het getoonde
voorbeeld is een linksdraaiende deur die wordt omgebouwd tot
een rechtsdraaiende deur.
Werkwijze

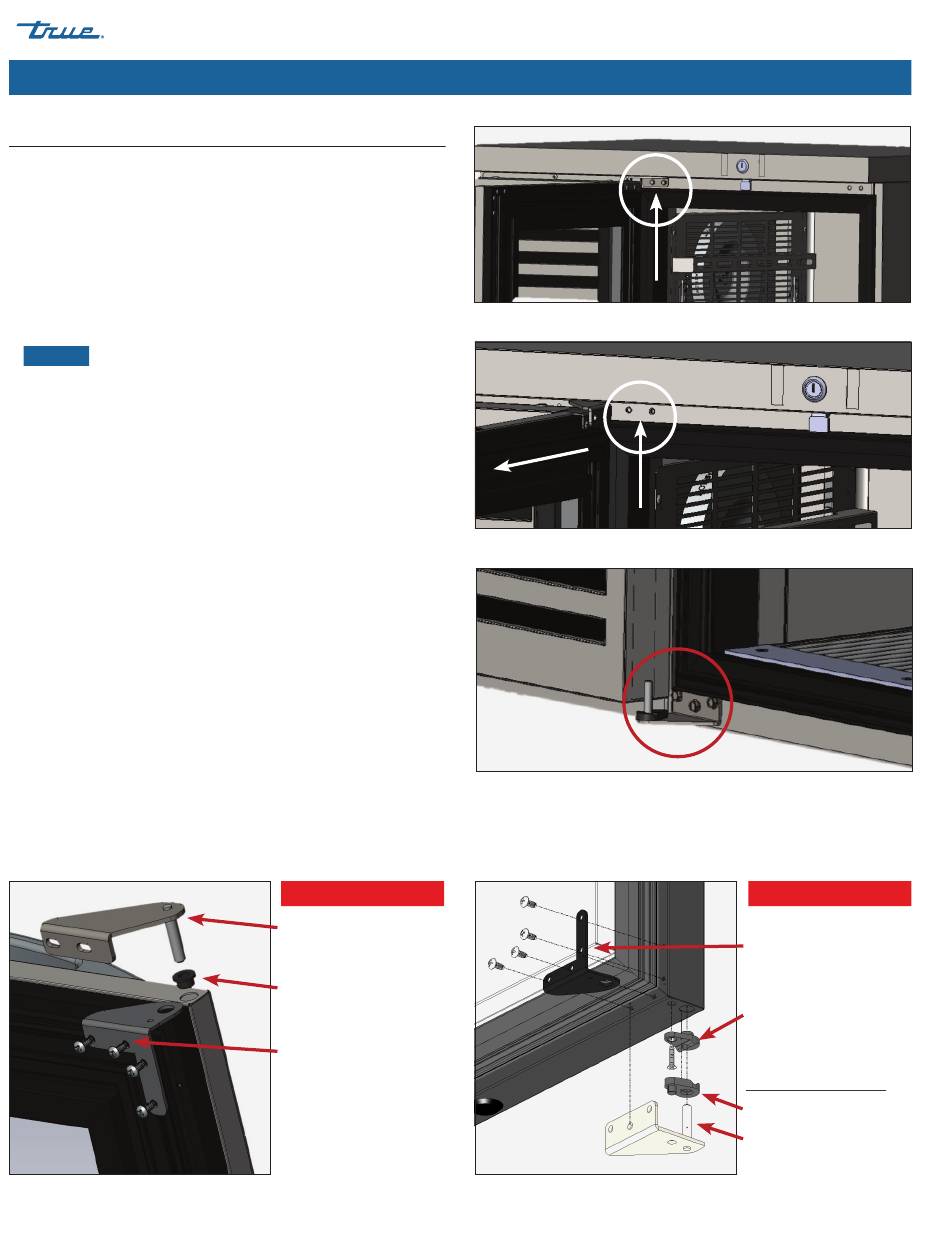

1. Lokaliseer en verwijder de bouten waarmee de bovenste
scharnierbeugel aan de voorkant van de apparaatbasis is
bevestigd. Verwijder de bouten. Zie afb. 1.
2. Draai nu de beugel op de deur. Kantel de bovenkant van de
deur naar buiten, om ruimte vrij te maken tussen de deur en
het werkblad. Til de deur op, om hem los te maken van de
bovenste scharnierbeugel. Zie afb. 2.
3. Verwijder de onderste scharnierset van het apparaat. Zie afb. 3.
Afb. 4a.
Onderdelen bovenste scharnier
Pagina 46 van 56
• Onderste scharnierbus
en vulplaatje
• Bovenste scharnierbus
Bovenkant deur
Bovenste scharnierbeugel en
pen
Bovenste scharnierbus
Deurbeugel
TBR/TDR
Afb. 1.
Locatie van de bovenste scharnierbouten.
Afb. 2.
Verwijder het bovenste scharnier van de kast.
Afb. 3.
Til de deur van het onderste scharnier.
Afb. 4b.
Onderdelen onderste scharnier
01/23/2024
Onderkant deur
Deurbeugel
Vulplaatje
Onderdelen niet op de deur
maar inbegrepen in de set.
Onderste scharnierbus
Onderste scharnierbeugel en
pen
P#803294
TEC_TM_049 | REV. D | NL
truemfg.com
