Draairichting deur omkeren # 2
Inhoud van de kit (bijgeleverd)
• Onderste scharnierbeugel
• Bovenste scharnierbeugel
Benodigd gereedschap
Het benodigde gereedschap omvat (onder meer):
• Phillips-schroevendraaier
• 5/16"-dopsleutel
• Platte schroevendraaier
• Boor (optioneel)
Werkwijze
LET OP ›
Het getoonde voorbeeld is een linksdraaiende deur
die wordt omgebouwd tot een rechtsdraaiende deur. Bewaar
verwijderde onderdelen eventueel om de draairichting van de
deur later opnieuw om te keren.
1. Lokaliseer en verwijder de onderdelen waarmee de bovenste
scharnierbeugel aan de voorkant van het apparaat is
bevestigd. Zie afb. 1.
2. Til vervolgens de deur op, om hem uit de onderste
scharnierbeugel te verwijderen. Zie afb. 2.
3. Verwijder de onderste scharnierset van het apparaat. Zie afb. 3.
4. Verwijder het resterende beslag van de boven- en onderkant
van het apparaat aan de zijde tegenover de deuropening.
Zie afb. 4.
5. Verwijder de deurplug en de bovenste scharnierbus van de
bovenkant van de deur. Verwissel deze vervolgens van plaats.
Zie afb. 5.
6. Plaats het nieuwe vulplaatje voor de onderkant van de deur
aan de tegenoverliggende zijde van de oorspronkelijke locatie.
Zie afb. 6.
7. Installeer de nieuwe onderste scharnierbeugel aan de zijde
tegenover de deuropening. Zie afb. 7.
8. Plaats de deur op de onderste deurscharnierbeugel.
9. Steek het nieuwe bovenste scharnier in de deur. Monteer
vervolgens de bovenste scharnierbeugel op het apparaat.
10. Controleer de werking en uitlijning van de deur. Pas de
eventueel de positie van de deur aan.
LET OP ›
De bovenste scharnierbeugel heeft gleuven om de
deur te kunnen uitlijnen.
Pagina 48 van 56
TBR/TDR
• Onderste scharnierbus
en vulplaatje
• Bovenste scharnierbus
01/23/2024

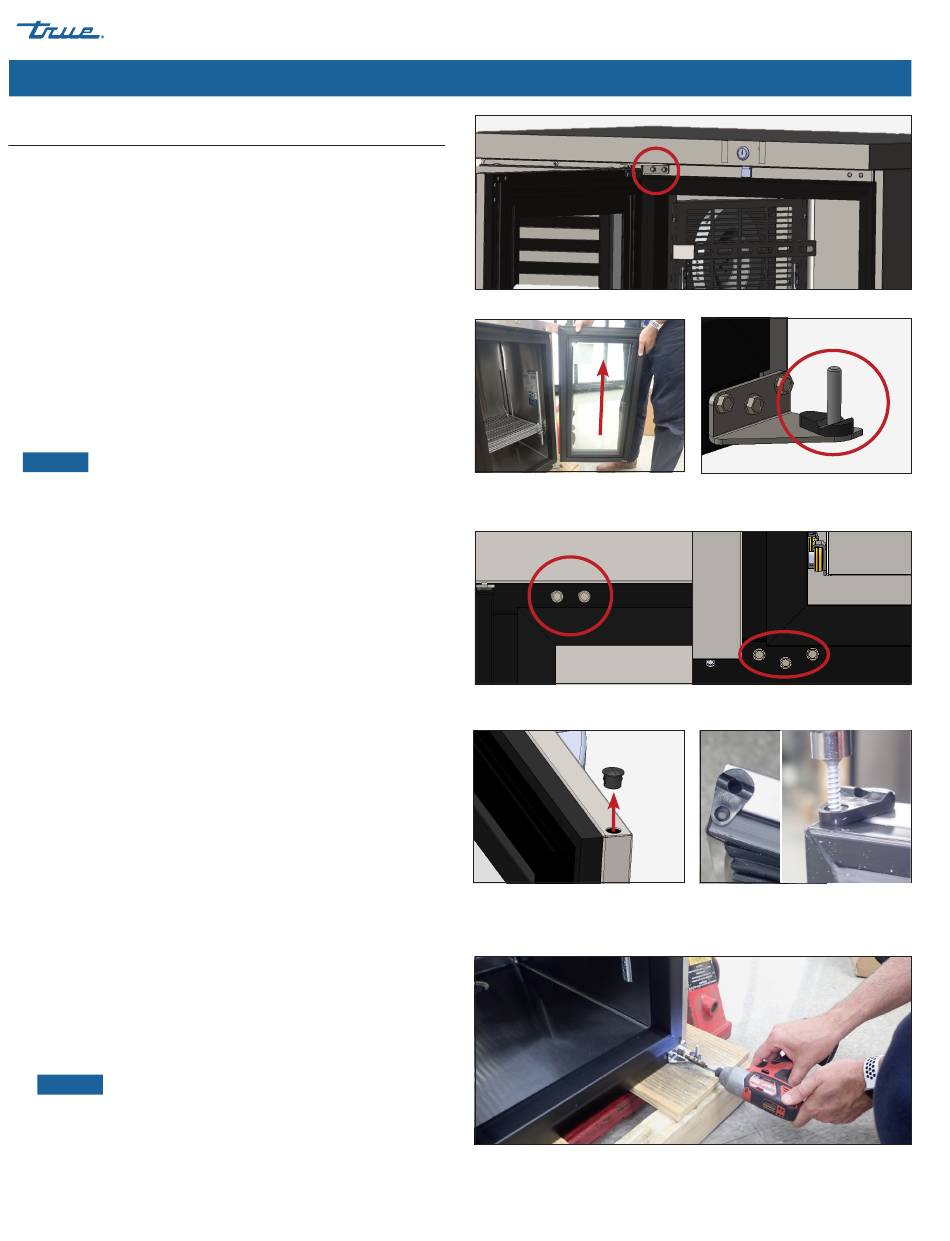

Afb. 1. Verwijder de bouten waarmee de bovenste scharnierbeugel bevestigd is.
Afb. 2. Til de deur op, om hem uit
de onderste scharnierbeugel te
verwijderen.
Afb. 4. Verwijder het resterende beslag van de boven- en onderkant van het
apparaat aan de zijde tegenover de deuropening.
Afb. 5. Verwijder de deurplug.
Afb. 7. Installeer het onderste scharnier aan de zijde tegenover de deuropening.
P#803294
truemfg.com
Afb. 3. Til de deur van het onderste
scharnier.
Afb. 6. Plaats het vulplaatje voor
de onderkant van de deur aan de
tegenoverliggende zijde van de
oorspronkelijke locatie.
