Onderhoud en service (vervolg)
Draairichting deur omkeren (vervolg)
4. Verwijder alle deurbeslag, behalve de greep
(zie afb. 4a en 4b). Leg de deurbeugels opzij.
LET OP ›
De deurbeugels zijn de enige
onderdelen die verplaatst worden. Alle
andere onderdelen zijn nieuw en inbegrepen
in de kit. De deurbeugels kunnen omgekeerd
in de schuin tegenoverliggende hoek worden
aangebracht. Zie afb. 5.
5. Verwijder eventuele deurpluggen en alle
schroeven aan de tegenoverliggende
zijde van de oorspronkelijke locatie van de
scharnieren. Zie afb. 6.
6. Monteer alle onderdelen op de nieuwe
locatie.
Onderkant deur (zie afb. 7a)
a. Monteer de onderste deurbeugel.
b. Breng het vulplaatje aan.
Bovenkant deur (zie afb. 7b)
a. Monteer de bovenste deurbeugel.
b. Installeer de bovenste scharnierbus.
c. Monteer de bovenste scharnierbeugel en
pen.
7. Draai de schroeven in de gaten tegenover
hun oorspronkelijke locatie. Zie afb. 8.
8. Monteer de onderste scharnierbeugel en pen
op het apparaat. Zie afb. 9.
a. Installeer de onderste scharnierbus op de
scharnierpen.
b. Plaats de deur op de onderste
scharnierbeugel en pen.
9. Bevestig de bovenste scharnierbeugel aan de
kast. Zie afb. 10.
LET OP ›
De bovenste scharnierbeugel heeft
gleuven om de deur te kunnen uitlijnen.
10. Steek de plug in de bovenkant van de deur
(zie afb 11). Controleer of de deur goed
functioneert.
TEC_TM_049 | REV. D | NL
TBR/TDR

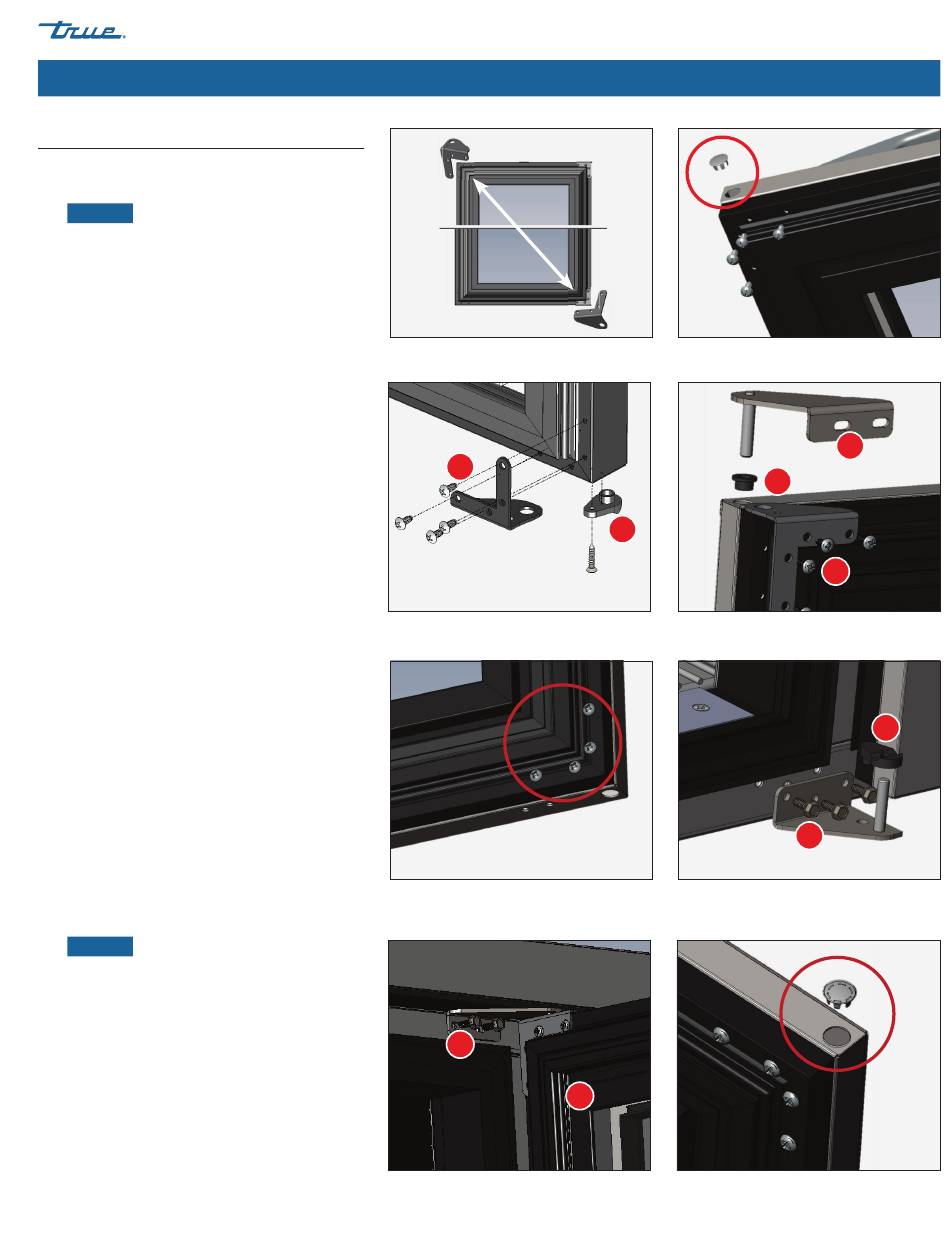

Afb. 5. De huidige onderste deurbeugel wordt de
nieuwe bovenste deurbeugel.
1
Afb. 7a. Montage onderdelen onderste scharnier
Afb. 8. Verplaats de onderdelen van stap 5
naar de tegenoverliggende zijde van hun
oorspronkelijke locatie.
2
Afb. 10. Installeer het bovenste scharnier en de
deur.
01/23/2024
Afb. 6. Verwijder de deurpluggen en resterende
schroeven.
2
Afb. 7b. Montage onderdelen bovenste scharnier
Afb. 9. Monteer de onderste scharnierpen op zijn
nieuwe plaats.
1
Afb. 11. Installeer de plug.
truemfg.com
3
2
1
2
1
