Installatie en opstelling (vervolg)
Installatie bekledingspanelen (vervolg)
Werkwijze (vervolg)

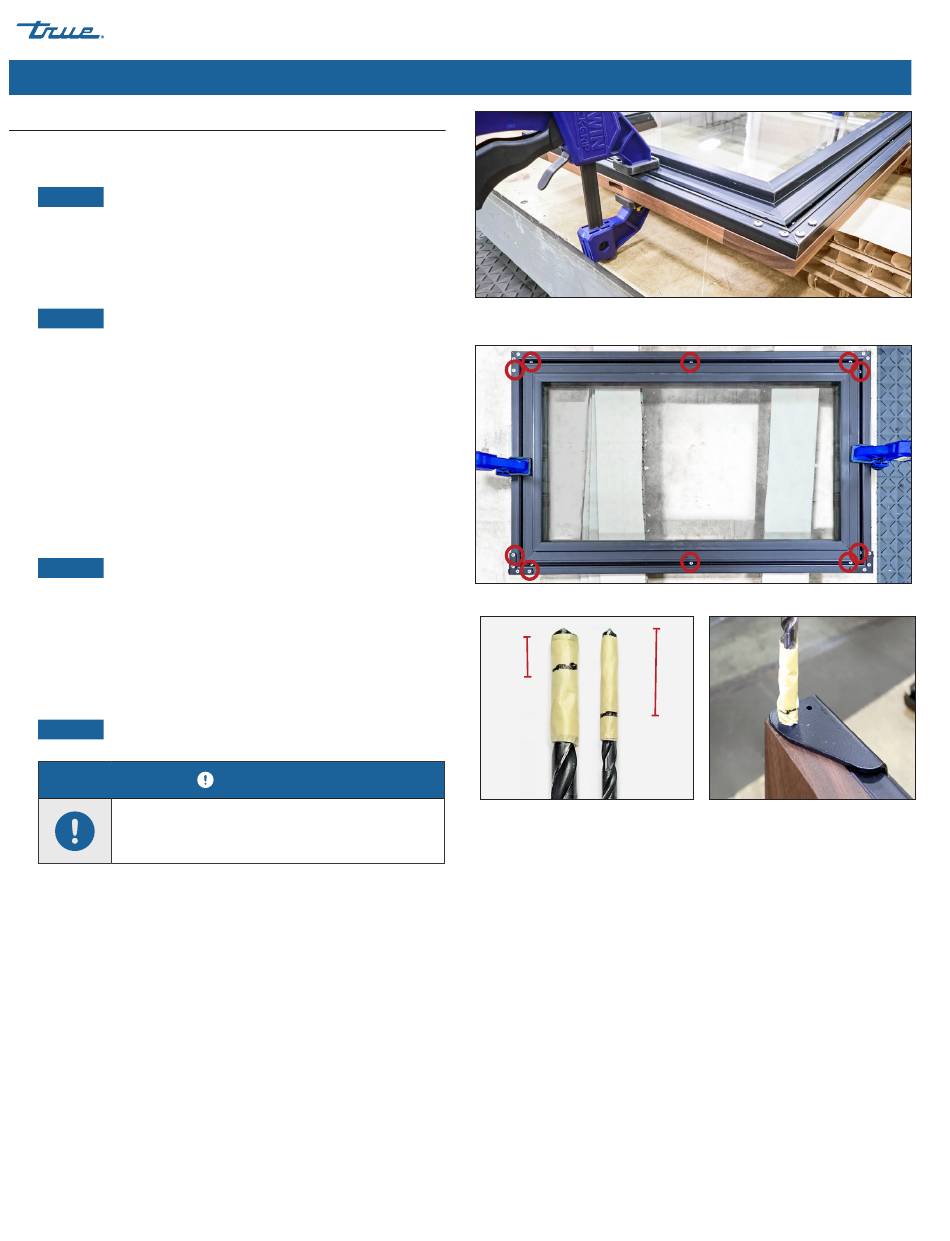

5. Klem de deur en het paneel samen. Zie afb. 6.
LET OP ›
Als de bekken van de klem geen beschermende
laag hebben, breng dan een bescherming aan tussen de
klem en de bekleding, om de afwerklaag van het paneel te
beschermen.
6. Bevestig de bekleding op de deur (zie afb. 7). Verwijder de
klemmen.
LET OP ›
Zorg ervoor dat de bevestigingsschroeven korter
zijn dan de dikte van het paneel.
7. Markeer de boren met de onderstaande afmetingen. Zie afb. 8.
a. 3/8"-bit op 1/2" (25,4 mm)
b. 17/64"-bit op 1-1/8" (28,575 mm)
8. Boor voorzichtig de gaten voor beide scharnieren zoals
hieronder beschreven. Zie afb. 9.
a. Boor het 3/8"-gat voor de scharnierbus/het vulplaatje.
b. Boor in het midden van het busgat het 17/64"-gat voor de
scharnierpen.
LET OP ›
Boor het gat voor de scharnierpen tot de markering
de scharnierbeugel bereikt, niet de bodem van het busgat.
Zie afb. 9.
9. Installeer de grepen met de beschikbare schroeven. Zie afb. 10
en 11.
10. Installeer de scharnieronderdelen.
11. Installeer de pakking.
LET OP ›
Controleer of de pakking goed in de pakkinggleuf
zit. Zie afb. 12.
Boor recht naar beneden, om te voorkomen dat
de bekleding barst en/of dat u door de zijkant
boort.
12. Installeer de deur. Controleer of de deur goed sluit en de
pakking perfect afdicht. Herhaal dit voor elke deur.
Pagina 28 van 56
LET OP!
TBR/TDR
Afb. 6. Zorg ervoor dat de gleuf in het midden van de bekleding zich aan de
bovenkant van de deur bevindt.
Afb. 7. Locatie van de voorgeboorde gaten in de deur.
1/2"
(12,7 mm)
voor de bus/
het vulplaatje
Afb. 8. Markeer de diepte van de gaten
op de boren.
01/23/2024
1-1/8"
(28,575 mm)
voor de pen
Afb. 9. Boor eerst het 3/8"-gat.
Boor DAARNA het 17/64"-gat.
P#803294
TEC_TM_049 | REV. D | NL
