Installatie en opstelling (vervolg)
Installatie bekledingspanelen
Let erop dat de afwerklaag van het paneel niet
beschadigd raakt!
Bij deze instructies wordt ter illustratie karton
van de buitenverpakking van het apparaat als
oppervlaktebescherming gebruikt.
De aanbevolen paneeldikte is 3/4" (19,05 mm).
Benodigd gereedschap
• Oppervlaktebescherming*
• Phillips-schroevendraaier
• 2+ klemmen (≥2" (50,8 mm))
• 5/16"-steeksleutel
• 5/8"-schroeven** (15,8751 mm)
• Meetlint
*Karton, verhuisdeken, schuimvulling enz.
** De benodigde hoeveelheden verschillen naargelang de toepassing.
Zorg ervoor dat de schroeven korter zijn dan de dikte van het paneel.
Werkwijze voor de installatie van de roosterbekleding
1. Leg het roosterbekledingspaneel voorzichtig met de voorkant
naar beneden op een beschermde ondergrond.
2. Verwijder het rooster van de kast met een Philips-
schroevendraaier. Zie afb. 1.
3. Leg het rooster met de voorkant naar beneden op het
bekledingspaneel. Centreer het rooster en de bekleding.
Zie afb. 2.
LET OP ›
Centreer het rooster en het bekledingspaneel bij de
hoeken.
4. Klem het rooster en de bekleding samen. Zie afb. 2.
LET OP ›
Als de bekken van de klem geen beschermende
laag hebben, breng dan een bescherming aan tussen de
klem en de bekleding, om de afwerklaag van het paneel te
beschermen.
5. Bevestig de bekleding op het rooster. Zie afb. 3.
LET OP ›
Zorg ervoor dat de bevestigingsschroeven korter
zijn dan de dikte van het bekledingspaneel.
6. Verwijder de klemmen en breng het rooster weer aan.
Werkwijze voor de installatie van de bekleding
voor glazen en volle deuren
1. Leg het deurbekledingspaneel voorzichtig met de voorkant
naar beneden op een beschermde ondergrond.
2. Demonteer de kastdeur met een 5/16"-steeksleutel. Zie afb. 4.
3. Verwijder de deurpakking, de bovenste scharnierpen en bus
(afb. 5a) en het vulplaatje voor de deur (fig. 5b).
4. Leg de deur met de voorkant naar beneden op het
bekledingspaneel. Centreer de deur en de bekleding. Zie afb. 6.
LET OP ›
Centreer de deur en het bekledingspaneel bij de
hoeken.
TEC_TM_049 | REV. D | NL
LET OP!
• Markeermiddel
• Tape
• 3/8"-boorbit
• 17/64"-boorbit
• Boormachine
TBR/TDR

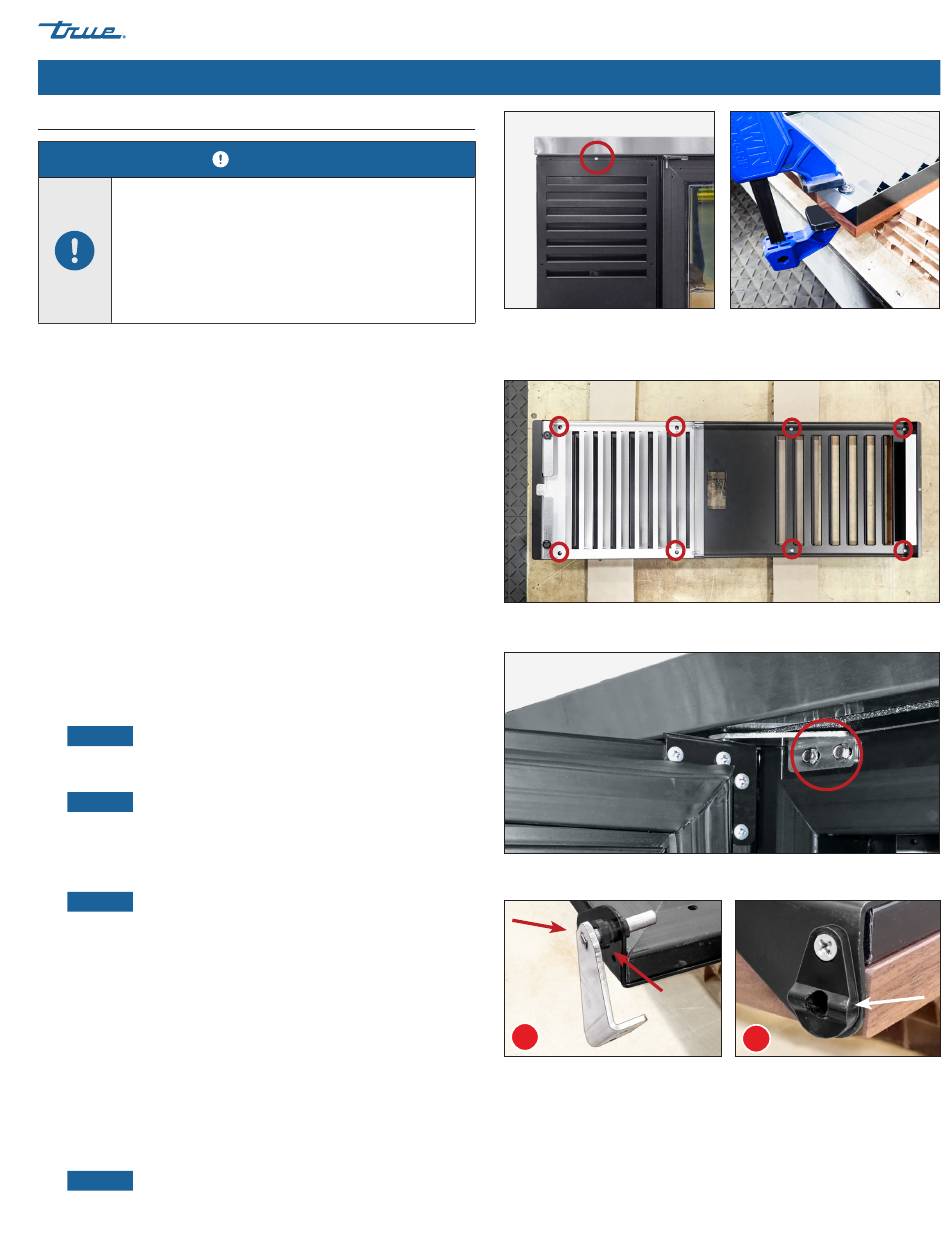

Afb. 1. Trek de bovenkant van het
deksel naar voren en til het op.
Afb. 3. Locatie van de voorgeboorde gaten voor het rooster.
Afb. 4. Verwijder de deur voorzichtig van het apparaat.
A
Afb. 5. Verwijder de bovenste scharnierpen en bus (A) en het vulplaatje van de deur
(B) uit de scharnierbeugels. Verwijder de scharnierbeugels niet.
01/23/2024
truemfg.com
Afb. 2. Centreer de bekleding en het
rooster bij de hoeken. Het paneel is iets
groter dan het rooster.
B
Pagina 27 van 56
