3.4.2
Display- en bedieningselementen op de bedieningsunit van
de HMI

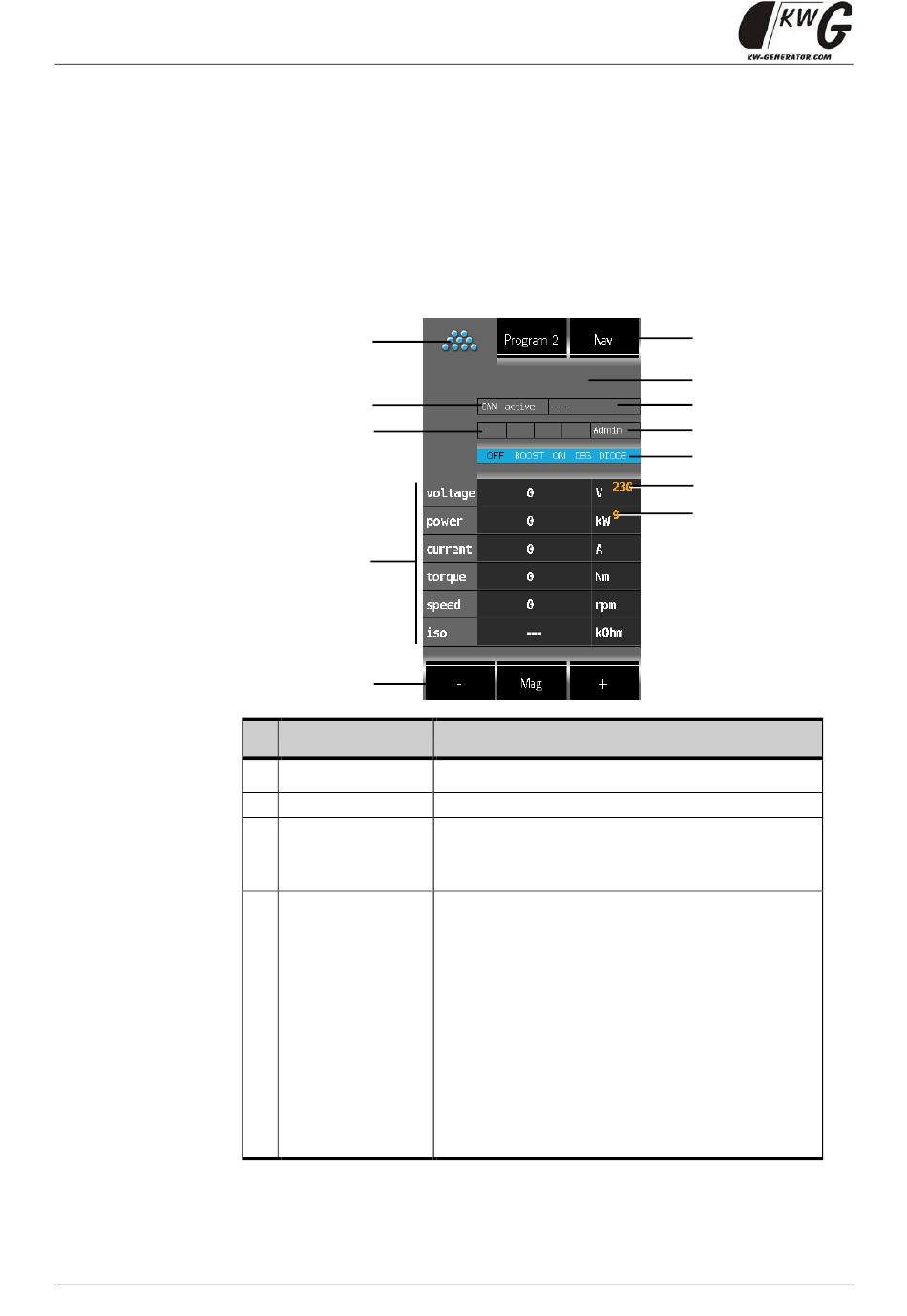

Figuur 4:
Bediening en weergave
elementen op
HMI bedieningsapparaat
(Hoofdpagina van de
software-interface)
Tabel 3:
Bedienings- en
weergave-elementen
op de
HMI bedieningsapparaat
14
De HMI besturingseenheid toont alle systeem- en bedrijfsgegevens en
fouttoestanden van het GEMA systeem op het touch display. De
systeemfuncties worden bediend met de in het touch display geïntegreerde
bedieningstoetsen. De betekenis van de afzonderlijke elementen staat
hieronder.
1
2
3
4
5
Nee
Aanwijzing
.
1
Programma-icoon
2
CAN-status
3
Status van de in- en
uitgangen
4
Weergave van de
werkelijke waarden
Functie
Geeft het huidige geselecteerde programma weer als een
pictogram.
Geeft aan of de CAN-bus actief is.
Geeft aan of ingangen actief zijn (d.w.z.
bedieningsknop op joystick ingedrukt) en of
relaisuitgangen actief zijn (d.w.z. externe LED's
branden).
Toont de huidige actuele waarden:
voltage: Huidige spanning bij de magneet.
power: Huidig vermogen bij de magneet.
stroom: Stroom door de magneet.
koppel*: Huidig koppel bij de generatoraandrijving.
snelheid*: Huidige snelheid van de generatoraandrijving.
iso: Huidige isolatieweerstand tussen de fasen en de
behuizing.
* Voor toepassingen waarbij het GEMA systeem wordt
gevoed door een energienetwerk in plaats van een
generator, wordt de netfrequentie hier weergegeven in
Hz.
