GEMA handleiding
3.4.3

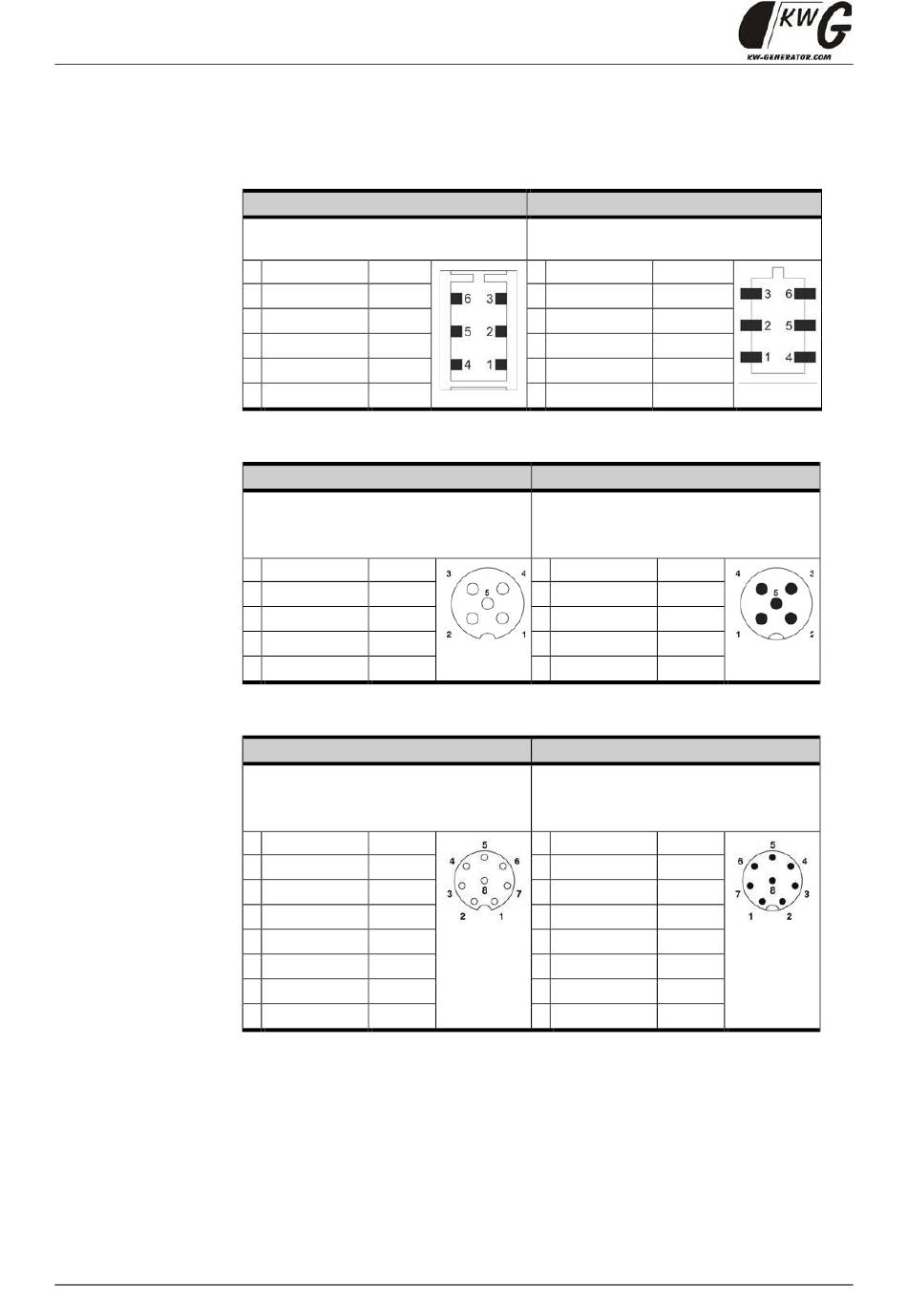

Aansluitingen op de bedieningsunit van de HMI
CAN-bus en
voeding;
aansluiting op
GEMA-
Controller box
16
Beschikbare variant 1
Aansluiting op de HMI
Type: HARTING STAF 6 STI-S
1 Gratis
-
2 CAN0_L
Bruin
3 CAN0_H
Groen
4 Scherm_GND
Geel
5 +15 V
Grijs
6 GND
Roze
Beschikbare variant 2
Aansluiting op de HMI
5-polige M12 ronde connector,
Contactdozen
Type: SACC-E-FS-5CON-M16/0,5 SCO
1 Scherm_GND
Bruin
2 CAN0_L
Wit
3 CAN0_H
Blauw
4 GND
Zwart
5 +15 V
Grijs
Beschikbare variant 3
Aansluiting op de HMI
8-polige M12 ronde connector,
Contactdozen
Type: SACC-E-FS-8CON-M16/0,5 SCO
1 Ongebruikt
Wit
2 CAN0_L
Bruin
3 CAN0_H
Groen
4 Scherm_GND
Geel
5 +15 V
Grijs
6 GND
Roze
7 Ongebruikt
Blauw
8 Ongebruikt
Rood
Connector op de aansluitkabel
Type:
HARTING HAN 3A-GW-PG11 STAF 6 FE-L
1 Gratis
-
2 CAN0_L
Bruin
3 CAN0_H
Groen
4 Scherm_GND Geel
5 +15 V
Wit
6 GND
Paraplu
Connector op de aansluitkabel
5-polige M12 ronde connector,
Pin contacten
1 Scherm_GND Bruin
2 CAN0_L
Wit
3 CAN0_H
Blauw
4 GND
Zwart
5 +15 V
Grijs
Connector op de aansluitkabel
8-polige M12 ronde connector,
Pin contacten
1 Ongebruikt
Wit
2 CAN0_L
Bruin
3 CAN0_H
Groen
4 Scherm_GND Geel
5 +15 V
Grijs
6 GND
Roze
7 Ongebruikt
Blauw
8 Ongebruikt
Rood
