GEMA handleiding
5.5.3
Minimumafstanden en koeling

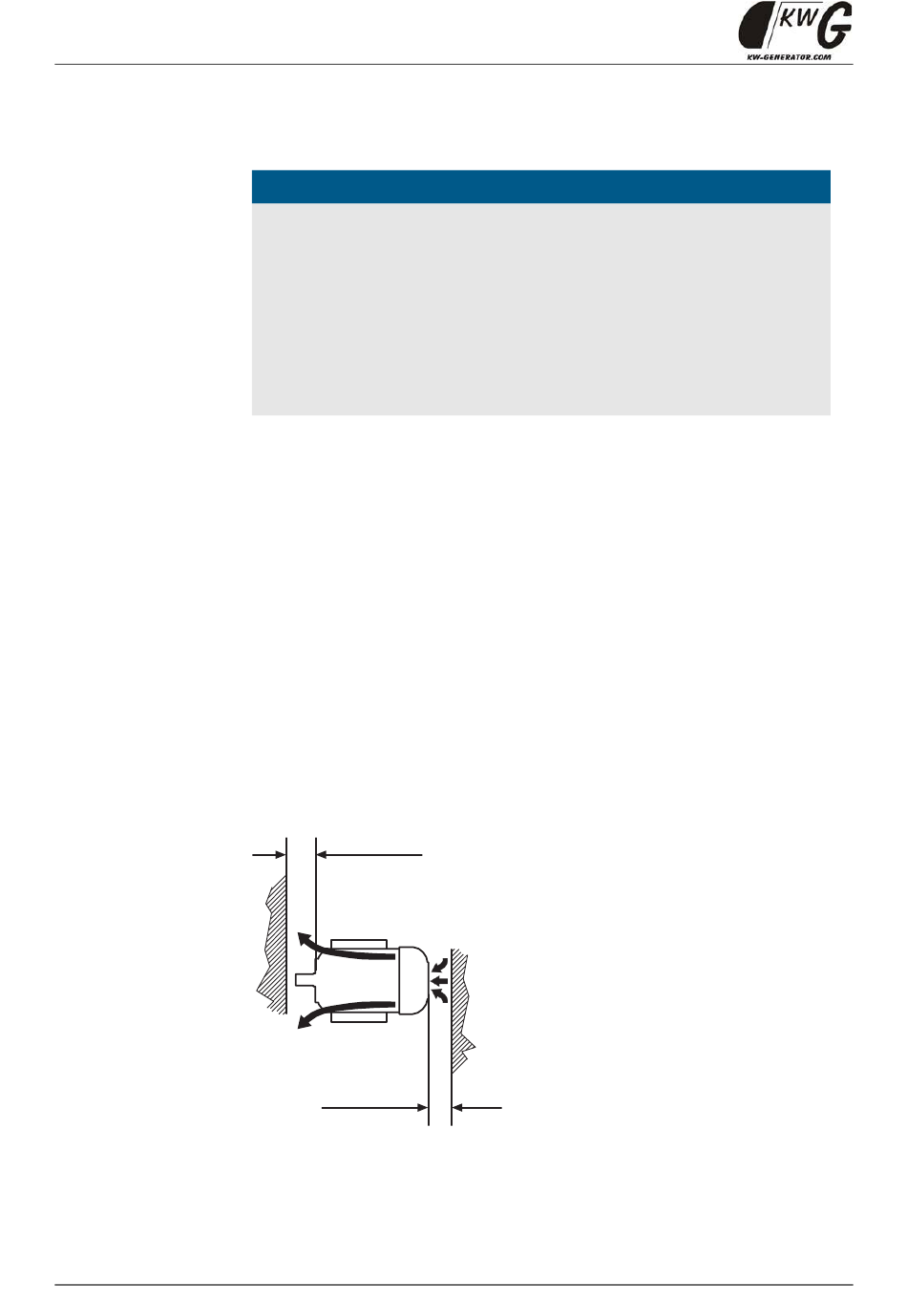

Figuur 13:
Minimumafstanden
en koeling
32
Opmerking: De maximale radiale asbelasting (Frmax) heeft betrekking op het
midden van de as.
ATTENTIE
Beschadiging van de generator, aandrijving of adapter (koppeling)
mogelijk.
Een onjuiste uitlijning kan leiden tot trillingen, schade aan de lagers, schade
aan de aandrijving, schade aan de adapter (koppeling) en onnodige
geluidsontwikkeling.
► Zorg voor een correcte uitlijning van de generator ten opzichte van de
aandrijfmotor.
► Voer de uitlijning zorgvuldig uit en controleer deze na voltooiing van de
montage.
Bij gebruik van generatoren met één lager moeten de afmetingen van het
verbindingshuis/de verbindingsflens en het vliegwiel/de kegel van de
aandrijfmotor worden gecontroleerd. Bovendien moeten de afmetingen van de
flens en de koppelschijf/asconus van de generator worden gecontroleerd.
Bij de montage moeten de in het volgende hoofdstuk vermelde
minimumafstanden en voorschriften voor koeling in acht worden genomen. De
afmetingen van de verschillende GEMA generatoren zijn te vinden in de
technische gegevens in paragraaf 3.7 op pagina 24.
De GEMA generator vereist voldoende ventilatie voor koeling. De koellucht
wordt aan de achterzijde van de generator door het ventilatorwiel aangezogen
en via de koelprofielen naar voren langs de behuizing geblazen. Er moeten
passende openingen voor de luchttoevoer en -afvoer zijn.
Houd bij de montage de volgende minimumafstanden tot vaste onderdelen of
muren aan:
a
Tmax = 40
°C
b
Voor het koelen van de generator moeten de volgende voorschriften in acht
worden genomen. Anders bestaat er gevaar voor oververhitting!
Afstand voor: a = 200 mm Afstand
achter: b = 170 mm
