GEMA handleiding

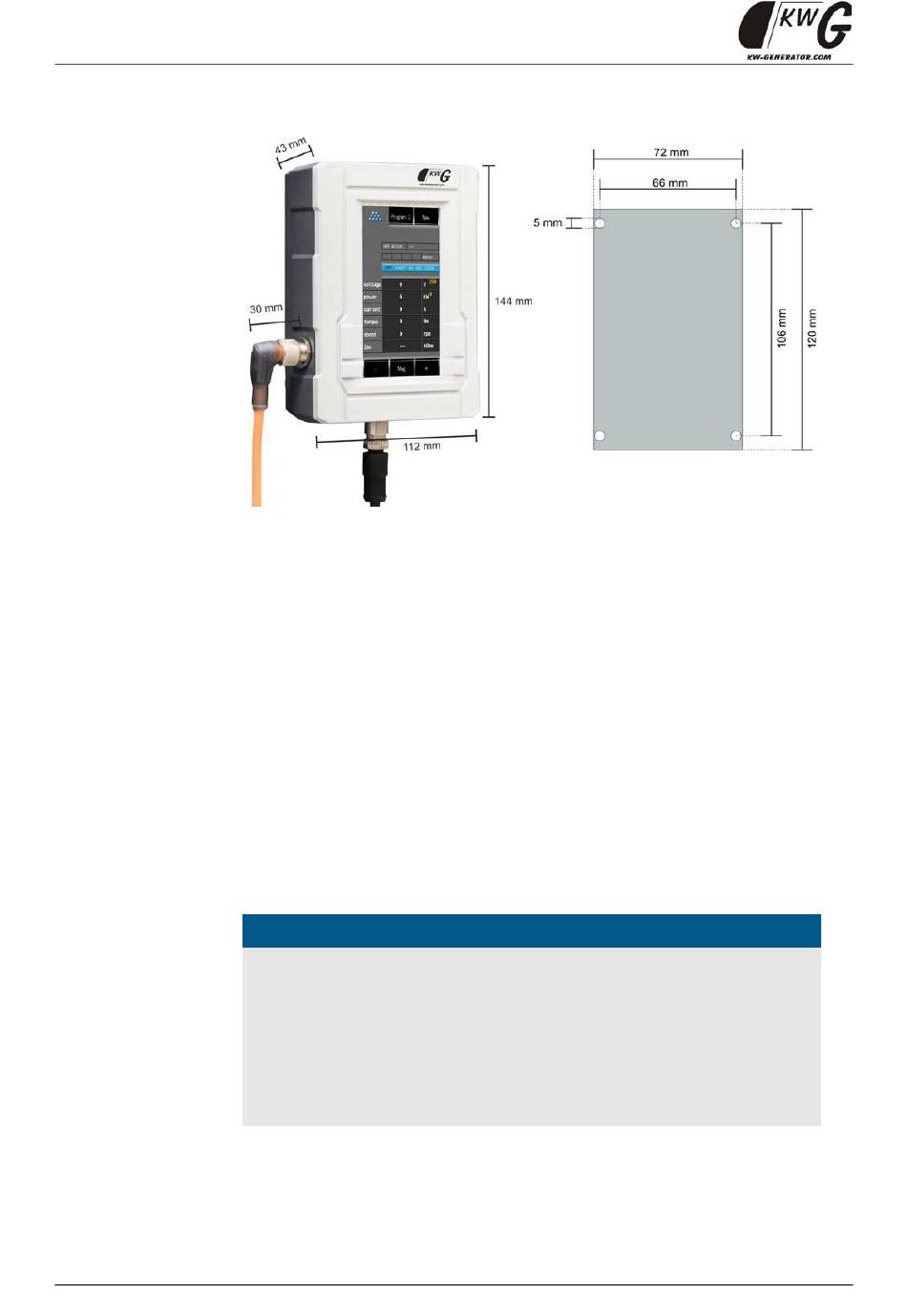

Figuur 11:
Afmetingen van het
HMI-bedieningspaneel
en de metalen plaat
5.4
Installatie van de bedrading
5.4.1
Voorgemonteerde aansluitkabels
28
Opmerking: De pintoewijzingen van de afzonderlijke aansluitkabels zijn te
vinden in hoofdstuk 3 op blz. 10.
Het wordt aanbevolen om altijd de meegeleverde in de fabriek
voorgemonteerde aansluitkabels van KW-Generator GmbH & Co KG te
gebruiken. Deze kabels zijn speciaal geselecteerd en zorgvuldig getest voor de
vereisten in de beschreven systemen, en bieden daarom de best mogelijke
voorwaarden voor een storingsvrije en probleemloze werking.
De aansluitkabels HMI <-> joystick en HMI <-> GEMA generator (generatorkabel)
alsmede de aansluitkabel voor de magneetplaat (lastkabel) worden kant en klaar
met aansluitstekkers geleverd.
Opmerking: Als u de meegeleverde kabels niet gebruikt, neem dan contact
op met de serviceafdeling van KW-Generator GmbH & Co KG.
ATTENTIE
Beschadiging van de verbindingskabel naar de magneetplaat of verlies
van vermogen op de magneetplaat mogelijk door onvoldoende
kabeldoorsneden.
► Aanbevolen wordt om altijd de voorgemonteerde aansluitkabels van
KW-Generator GmbH & Co KG te gebruiken.
► Bij gebruik van andere aansluitkabels moet erop worden gelet dat de
vereiste kabeldoorsneden in acht worden genomen. Deze staan in punt
3.7 op blz. 24.
