GEMA handleiding
5.5.2
Montagepositie en montage
Tabel 7:
Aanhaalmomenten

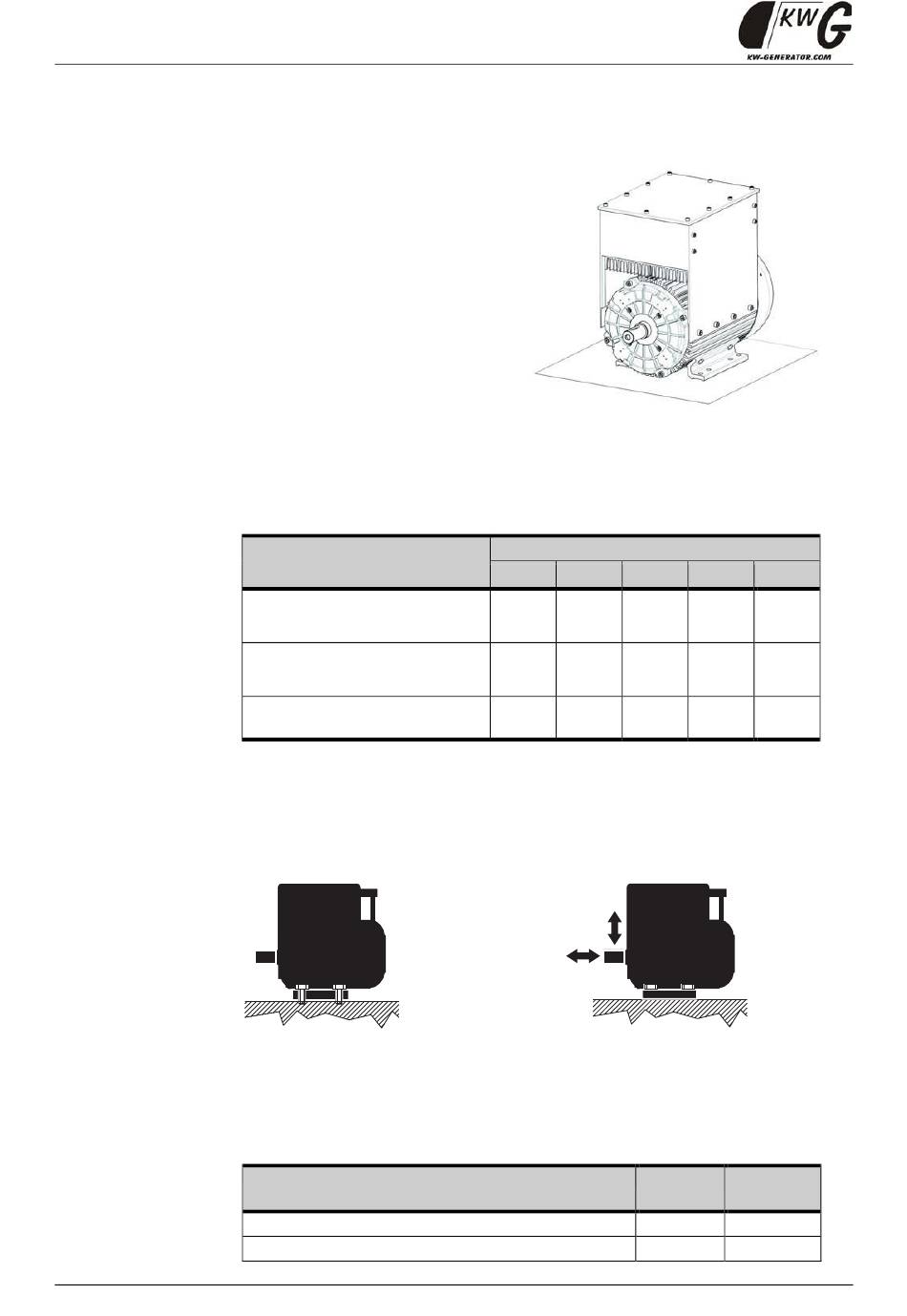

Figuur 12:
Montage van
de generator
30
De GEMA generator moet worden
gemonteerd op een horizontaal
oppervlak, staand op de
generatorvoeten zoals hiernaast
afgebeeld.
In de normale installatiepositie bevindt
het op de generator gemonteerde
bedieningskastje zich aan de
bovenkant van de generator. Op
verzoek van de klant kan het
bedieningskastje ook 90° gedraaid op
de generator worden gemonteerd.
Een andere inbouwpositie is niet
toegestaan!
De volgende tabel geeft een overzicht van de aanhaalmomenten in Nm voor
verschillende bevestigingstoepassingen:
Toepassing
Bevestiging met lichte belasting
bijv. klemmenbord, elektrische
aansluitingen
Bevestiging met normale belasting
bijv. het deksel van de
klemmenkast
Bevestiging met hoge belasting
bijv. voet, flens
De generator moet worden bevestigd met vier schroeven (ten minste M10).
De bevestiging moet permanent zijn en bestand tegen schokken en trillingen.
Schroeven moeten met passende maatregelen tegen zelfloslating worden
beveiligd, bijvoorbeeld met een klemring volgens DIN 128.
4 x M10 bevestigingsschroeven
Aanhaalmoment voor bevestigingsschroeven volgens de informatie in tabel 7
op blz. 30.
Toelaatbare belasting op de as:
GEMA 9/GEMA 15 (2-polig)
GEMA 9/GEMA 15 (4-polig) en GEMA 20 (2/4-polig)
Aanhaalmoment voor draadmaat
M5
M6
M8
5 Nm
6 Nm
12 Nm
5 Nm
8 Nm
14 Nm
6,5 Nm
11 Nm
25 Nm
Frma
x Famax
Frmax
3500 N
4000 N
M10
M12
30 Nm
36 Nm
24 Nm
39 Nm
48 Nm
83 Nm
Fama
x
175 N
200 N
