6 Installatie
Wandhouder monteren en omvormer inhangen
• Markeer op de montageplaats de posities van de
boorgaten door de wandhouder als boorsjabloon te
gebruiken.
100
1.
max.10°
2.
100
1.
max.10°
2.

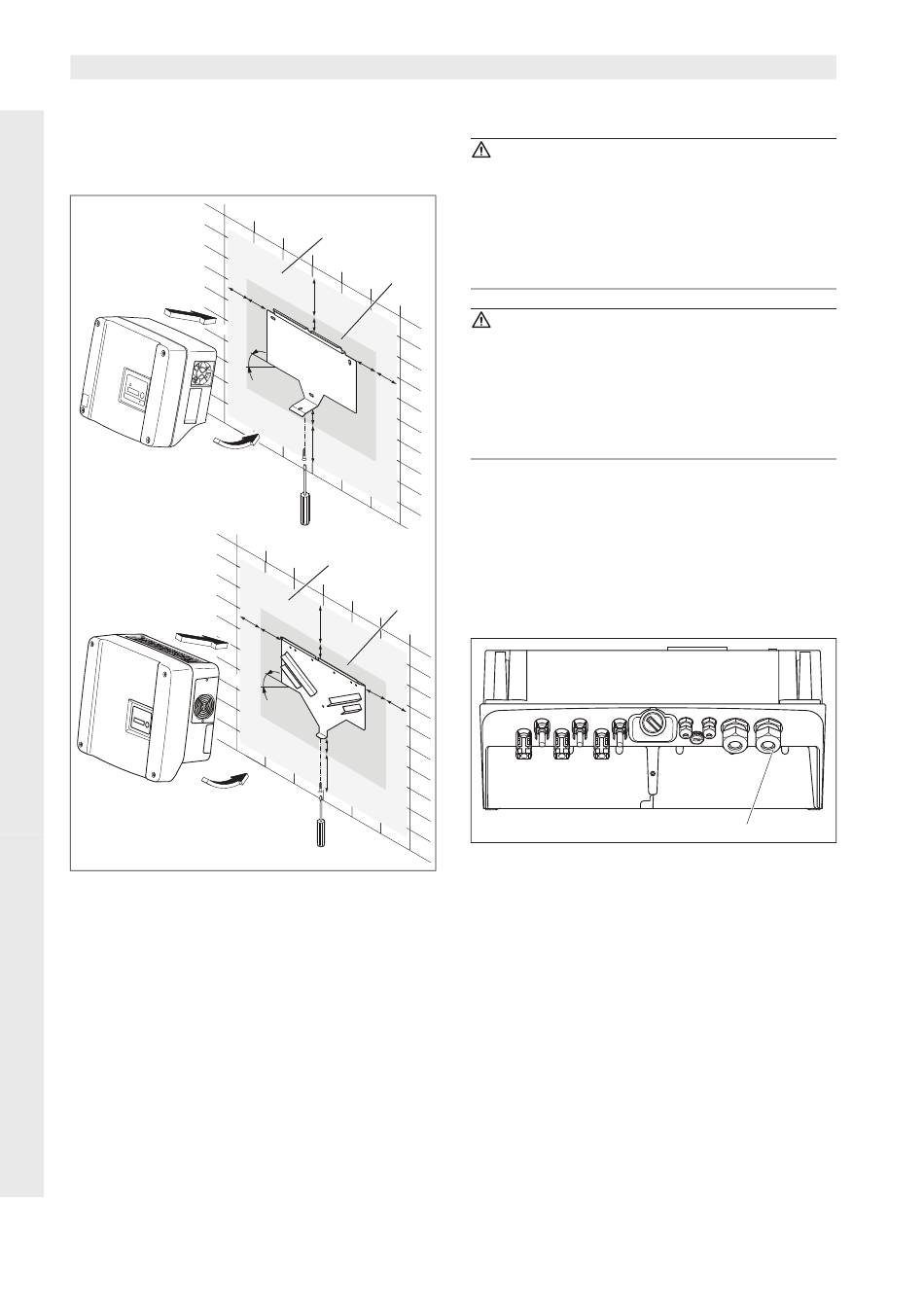

Afbeelding 9: Omvormer monteren (boven:
PIKO 3.0/3.6/4.2/5.5, onder: PIKO 7.0/8.3/10.1)
1
Benodigde vrije ruimte voor koeling
2
Buitenafmetingen van de omvormer
• Boor de gaten en steek er indien nodig pluggen in.
• Schroef de wandhouder op de voorziene ondergrond.
Gebruik daarvoor de meegeleverde schroeven.
• Hang de omvormer in de wandhouder.
• Bevestig de omvormer aan de onderzijde met de
meegeleverde schroef.
16
1
2
42
200
15
42
100
104
200
3.
1
2
200
45
20
45
100
74
200
3.
Montage- en gebruiksaanwijzing Solar-omvormer PIKO
6.2 Elektrische aansluiting
GEVAAR
Levensgevaar door elektrische schok!
Als niet-geïsoleerde, spanningsvoerende leidingen
elkaar raken, kan er een levensgevaarlijke kortsluiting
ontstaan.
• Verwijder slechts zoveel kabelisolatie als nodig is.
De isolatie moet tot dicht bij de klem komen.
GEVAAR
Levensgevaar door elektrische schok!
Bij het strippen kunnen er metaalsplinters in de omvor-
mer vallen. Door contact met spanningsvoerende com-
ponenten kan tijdens werking een levensgevaarlijke
kortsluiting ontstaan.
• Strip de leidingen nooit boven de omvormer.
Behuizing openen
• Draai de vier schroeven van het deksel los en neem
voorzichtig het deksel af.
6.3 AC-zijde aansluiten
• Draai de kabelschroefverbinding voor de voedings-
leiding open (1 in afbeelding 10).
Afbeelding 10: Aansluitingen op behuizing
1
Kabelschroefverbinding voor voedingsleiding
• Druk de blinde stop en de afdichtring met een
schroevendraaier of iets dergelijks van binnen naar
buiten uit de schroefverbinding. Maak de
afdichtring los van de blinde stop.
