Land
Schakelaarstand
SE
PL
BA/BG/EE/HR/
LV/LT/ME/RO/
RS/SK/TR
Tabel 4: DIP-schakelaarstanden (vervolg)
1 met frequentie-afhankelijke actief-vermogensverlaging
2 met frequentie-afhankelijke actief-vermogensverlaging en
blindvermogensregeling volgens VDE-AR-N 4105
3 Voedingsstroom per fase, in relatie tot de volledige installa-
tie. Alleen geldig voor omvormers met een schijnbaar AC-
vermogen tot 5500 VA.
6.5.2
Communicatieboard II
Na de ingebruikname verschijnt op het display (4) het
verzoek om de landinstelling te selecteren.
4

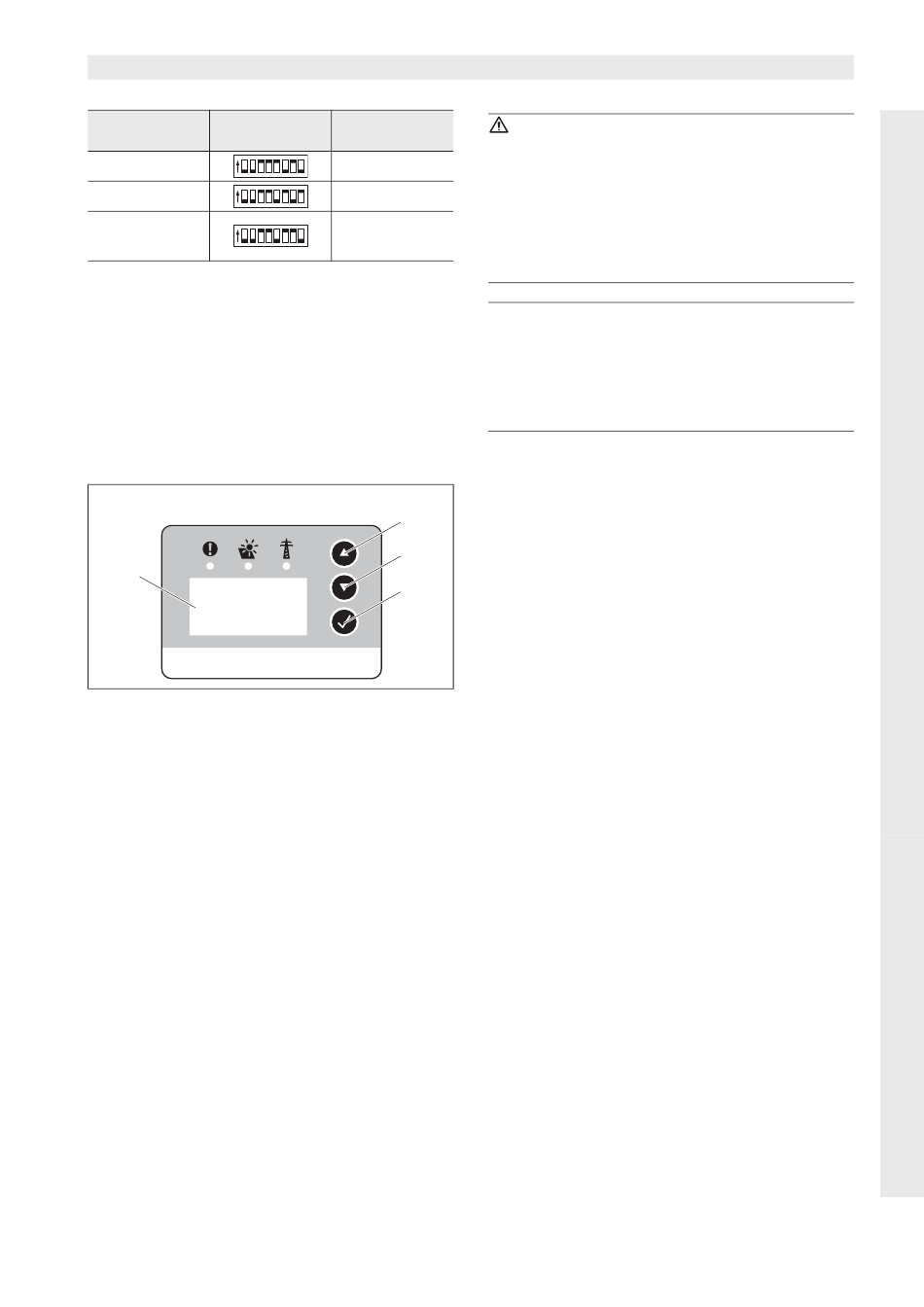

Afbeelding 23: Display op omvormer
• Druk op de pijltoetsen (1 of 2) om het gewenste land
te selecteren.
• Druk op de Enter-toets (3) om naar het bevesti-
gingsvenster te gaan.
• Druk op de pijltoetsen (1 of 2) om te wisselen tussen
de keuzes "NO" en "YES".
• Druk op de Enter-toets (3) om uw keuze te bevesti-
gen.
6.6 Communicatiecomponenten
aansluiten met communicatieboard I
Indien aanwezig, installeert u nu de communicatiecom-
ponenten zoals analoog modem, kabels enz. Het
GSM-modem is een uitzondering, omdat de PIN-code
van de SIM-kaart moet worden ingevoerd, voordat het
GSM-modem met de SIM-kaart in de omvormer wordt
geïnstalleerd (zie deel 7.2.2).
Vooringestelde
taal
en
en
en
1
2
3
Montage- en gebruiksaanwijzing Solar-omvormer PIKO
GEVAAR
Levensgevaar door elektrische schok!
Enkelvoudig geïsoleerde kabels van communicatie-
componenten kunnen bij beschadiging van de isolatie
in aanraking komen met netspanningsvoerende onder-
delen.
• Sluit in de omvormer alleen dubbel geïsoleerde
kabels aan.
LET OP
Het communicatieboard kan door een elektrostatische
ontlading worden beschadigd.
• Raak eerst een geaarde plek aan, bijvoorbeeld de
opname voor de schroefverbinding van de behui-
zing rechtsonder, voordat u de printplaat aanraakt.
Overzicht van de communicatiemogelijkheden
Met betrekking tot de communicatiemogelijkheden
moet er rekening worden gehouden met vier verschil-
lende situaties.
1. Configuratie van de omvormer.
2. Direct opvragen van de actuele opbrengstwaarden
en/of van de opgeslagen loggegevens.
3. Overdracht van de opbrengstgegevens naar een
Solar-portaal.
4. Op afstand opvragen van de actuele opbrengst-
waarden en/of van de opgeslagen loggegevens.
Situatie 1: omvormer configureren
Alle instellingen met betrekking tot de communicatie –
bijvoorbeeld ook de activering van de gegevensover-
dracht naar een Solar-portaal – worden via de geïn-
tegreerde webserver verricht. Voor de toegang tot de
configuratie op de webserver, hebt u een computer
nodig die moet zijn aangesloten op de omvormer.
Hiervoor beschikt de omvormer over een ethernetinter-
face (RJ45-bus). Ook de computer moet over een der-
gelijke interface beschikken. Het besturingssysteem
speelt geen rol. Op de computer moet een internet-
browser geïnstalleerd zijn.
U kunt dan de omvormer en computer ofwel
a) via een lokaal netwerk (switch en ethernetkabel,
zie afbeelding 24) verbinden of
b) direct via een zogenoemde crossoverkabel
(zie afbeelding 25).
Variant a) kan worden gebruikt als er reeds een lokaal
netwerk aanwezig is. In het netwerk kunnen ook meer-
dere omvormers aangesloten zijn (afbeelding 26).
Variant b) kan worden gebruikt indien er geen switch
aanwezig is.
6 Installatie
21
