6 Installatie
• Klik op "Overnemen" om de instellingen op te slaan.
De naam van het Solar-portaal verschijnt op de
§
pagina. In het vakje ( ) naast de portaalnaam
verschijnt automatisch een vinkje.
De gegevensoverdracht is nu geactiveerd.
§
Aanwijzing: Om de gegevensoverdracht te beëin-
digen, zie hoofdstuk 9.5 (pagina 60).
• Controleer of de verbinding in orde is.
• Voer in het veld "Portal-Code" de woorden
"go online" in.
• Bevestig uw invoer door op "Overnemen" te klikken.
• Vraag de "Infopagina" op.
Als in het veld "Laatste verbinding met het portaal" een
waarde in minuten aangegeven is, dan is de verbinding
met het Solar-portaal tot stand gebracht.
Daarna kunt u zich bij het Solar-portaal registreren en
met behulp van de omvormer een installatie aanmaken
of de omvormer aan deze installatie toevoegen.
Aanwijzing: Een omvormer moet zich eerst bij het
portaal melden ("go online") voor hij in het portaal aan
een installatie kan worden toegewezen.
6.7 Communicatiecomponenten
aansluiten met communicatieboard II
Indien aanwezig, installeert u nu de communicatiecom-
ponenten zoals analoog modem, kabels enz. Het
GSM-modem is een uitzondering, omdat de PIN-code
van de SIM-kaart moet worden ingevoerd, voordat het
GSM-modem met de SIM-kaart in de omvormer wordt
geïnstalleerd (zie deel 7.2.2).
GEVAAR
Levensgevaar door elektrische schok!
Enkelvoudig geïsoleerde kabels van communicatie-
componenten kunnen bij beschadiging van de isolatie
in aanraking komen met netspanningsvoerende onder-
delen.
• Sluit in de omvormer alleen dubbel geïsoleerde
kabels aan.
LET OP
Het communicatieboard kan door een elektrostatische
ontlading worden beschadigd.
• Raak eerst een geaarde plek aan, bijvoorbeeld de
opname voor de schroefverbinding van de behui-
zing rechtsonder, voordat u de printplaat aanraakt.
28
Montage- en gebruiksaanwijzing Solar-omvormer PIKO
Overzicht van de communicatiemogelijkheden
Met betrekking tot de communicatiemogelijkheden
moet er rekening worden gehouden met vier verschil-
lende situaties.
1. Configuratie van de omvormer.
2. Direct opvragen van de actuele opbrengstwaarden
en/of van de opgeslagen loggegevens.
3. Overdracht van de opbrengstgegevens naar een
Solar-portaal op internet.
4. Op afstand opvragen van de actuele opbrengst-
waarden en/of van de opgeslagen loggegevens.
Situatie 1: omvormer configureren
Alle instellingen met betrekking tot de communicatie –
bijvoorbeeld ook de activering van de gegevensover-
dracht naar een Solar-portaal – worden via de geïn-
tegreerde webserver verricht. Voor de toegang tot de
configuratie op de webserver, hebt u een computer
nodig die moet zijn aangesloten op de omvormer.
Hiervoor beschikt de omvormer over twee ethernetin-
terfaces (RJ45-bussen). Ook de computer moet over
een dergelijke interface beschikken. Het besturingssys-
teem speelt geen rol. Op de computer moet een inter-
netbrowser geïnstalleerd zijn.
U kunt dan de omvormer en computer ofwel
a) direct via een ethernetkabel (zie afbeelding 41) of
b) via een lokaal netwerk (switch en ethernetkabel, zie
afbeelding 42) verbinden.
Variant a) kan worden gebruikt indien er geen switch
aanwezig is.
Variant b) kan worden gebruikt als er reeds een lokaal
netwerk aanwezig is. In het netwerk kunnen ook meer-
dere omvormers aangesloten zijn (afbeelding 40).
1
2
3

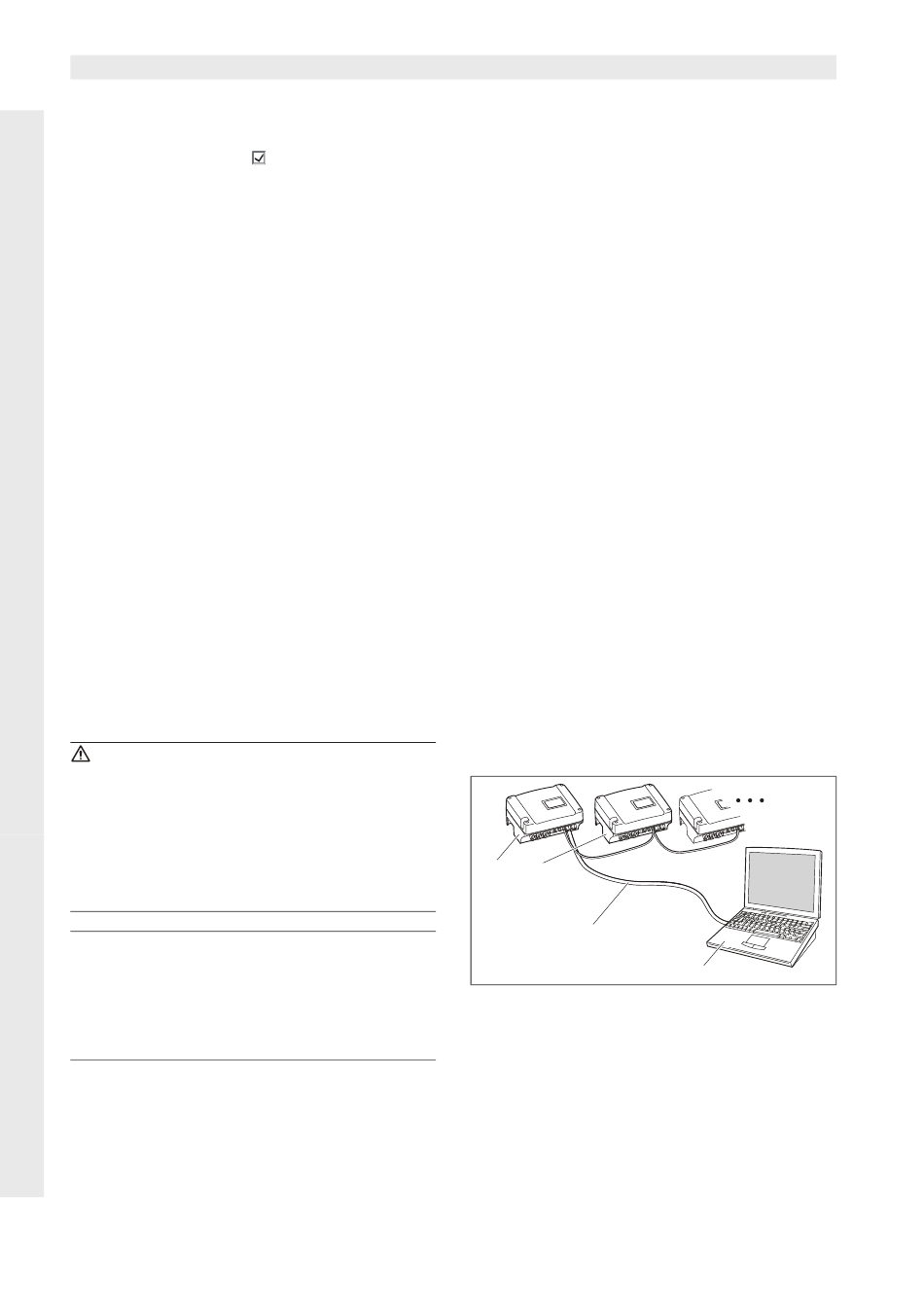

Afbeelding 40: Meerdere omvormers in een netwerk
1
Omvormer
2
Meer omvormers
3
Ethernetkabel
4
Computer (voor de configuratie of het opvragen van
gegevens)
