6 Installatie
6.9 Toebehoren installeren bij commu-
nicatieboard II
Indien aanwezig, installeert u nu toebehoren zoals bijv.
sensors of rimpelspanningontvangers.
GEVAAR
Levensgevaar door elektrische schok!
Enkelvoudig geïsoleerde kabels van communicatie-
componenten kunnen bij beschadiging van de isolatie
in aanraking komen met netspanningsvoerende onder-
delen.
• Sluit in de omvormer alleen dubbel geïsoleerde
kabels aan.
LET OP
Het communicatieboard kan door een elektrostatische
ontlading worden beschadigd.
• Raak eerst een geaarde plek aan, bijvoorbeeld de
opname voor de schroefverbinding van de behui-
zing rechtsonder, voordat u de printplaat aanraakt.
Overzicht van de interfaces voor toebehoren
1

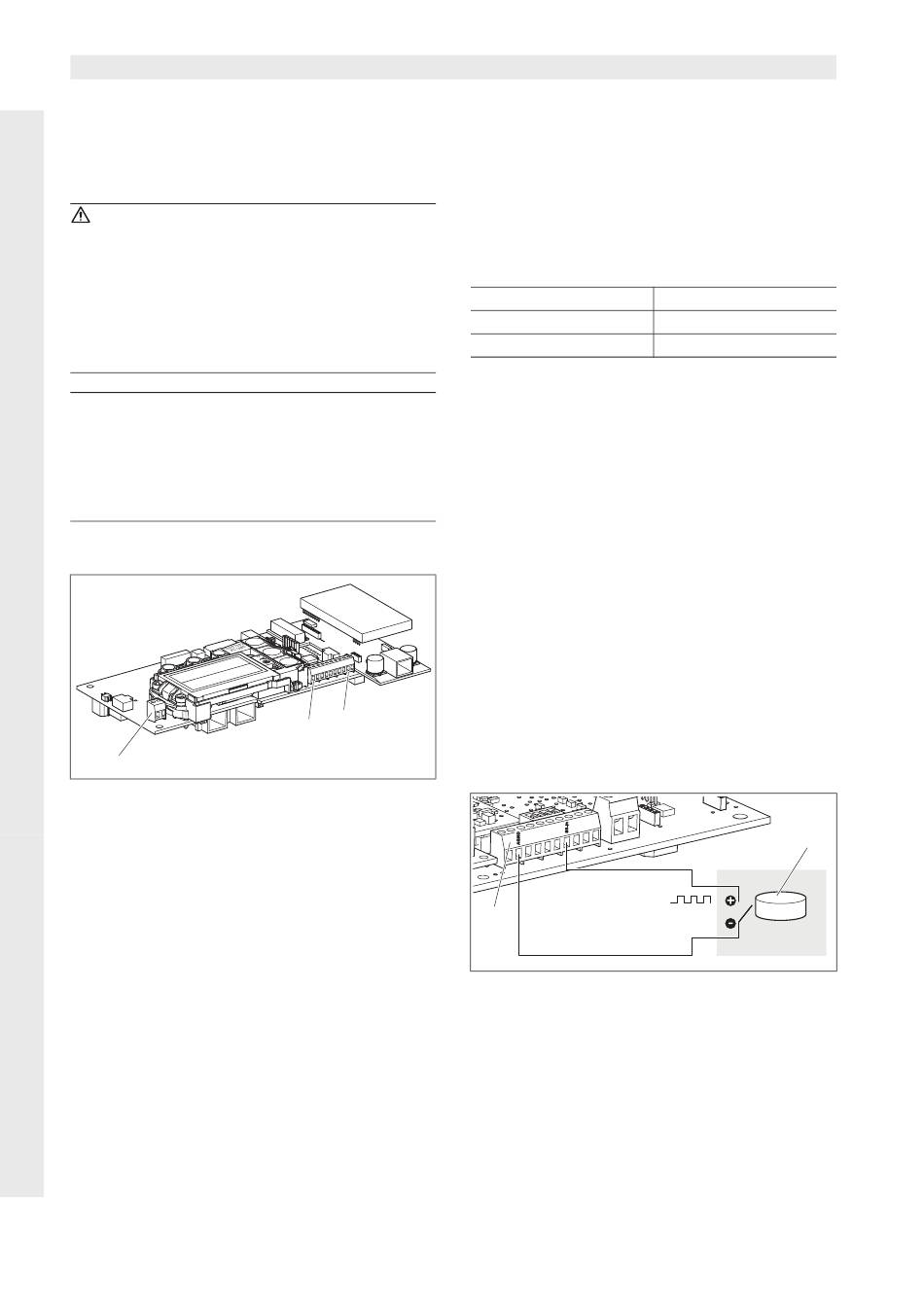

Afbeelding 61: Aansluitingen communicatieboard II
1
Schakeluitgang (S0/AL-OUT)
2
Klem voor analoge interfaces
3
RS485-interface
Schakeluitgang (S0/AL-OUT) aansluiten
De schakeluitgang S0/AL-OUT kan worden bezet met
de volgende functies:
— S0-interface
— Alarmuitgang
— Schakelen van verbruikers (eigenverbruik)
S0-interface: De schakeluitgang gedraagt zich als een
impulsuitgang volgens DIN EN 62053-31 met een
impulsconstante van 2000 impulsen per kilowattuur.
Met een geschikt ontvangstapparaat, bijvoorbeeld een
energieteller of een display, kunt u de energie-
opbrengst van uw fotovoltaïsche installatie registreren
en weergeven.
Alarmuitgang: De schakeluitgang heeft de functie van
een potentiaalvrij verbrekend contact. Het contact
38
3
2
Montage- en gebruiksaanwijzing Solar-omvormer PIKO
wordt verbroken wanneer er een storing is (zie deel
‹Storingen›, pagina 55).
Eigenverbruik: De schakeluitgang heeft de functie van
een potentiaalvrij makend contact. Er wordt contact
gemaakt wanneer aan de ingestelde voorwaarden is
voldaan (zie deel ‹Voorwaarden voor het inschakelen
van verbruikers (eigenverbruik) instellen›, pagina 44).
Neem voor verdere informatie ook goed nota van tekst
en afbeeldingen in deel ‹Eigenverbruik›, pagina 11.
max. belasting
max. spanning
aansluitingen
Tabel 9: Technische gegevens schakeluitgang
Aanwijzing: Tussen omvormer en verbruiker dient
u bijv. een extern lastrelais te installeren. Sluit geen
verbruikers direct op de schakeluitgang aan!
• Sluit de leidingen op de desbetreffende klem
(afbeelding 61, positie 1) aan.
S0-ingang (energie-impulsteller) aansluiten
Met de S0-ingang kunt u de pulsen van een
energieteller of van een tweede omvormer registreren.
Aanwijzing: De tweede omvormer wordt dan welis-
waar niet weergegeven in het Solar-portaal, maar de
energie-opbrengst is dan opgenomen in de gegevens
van de eerste omvormer (opgeteld).
Bij gebruik van de S0-ingang hebben de analoge
ingangen Aln3 en Aln4 geen functie. De webserver van
de omvormer geeft de getelde pulsen op de informatie-
pagina weer.
• Sluit de leidingen volgens de aansluitbezetting
(tabel 10) op de klem (4, op afbeelding 61) aan.
1
Afbeelding 62: Voorbeeld voor de aansluiting van een
externe energieteller op de S0-ingang
1
S0-In ingang
2
Externe energieteller
100 mA
250 V (AC of DC)
polariteitsneutraal
2
