Het is mogelijk om omvormers met en zonder DIP-
schakelaar te mengen voor de RS485-configuratie. De
mogelijke omvang van de koppeling en de daarbij
behorende instellingen van de DIP-schakelaars zijn in
de Tabel 8 weergegeven.
Als bij het koppelen alle omvormers met DIP-schake-
laars zijn uitgerust, zijn kabellengtes tot max. 500 m
mogelijk.
Aanwijzing: Als in een RS485-netwerk naast de
omvormers nog andere RS485-toestellen zijn aan-
gesloten (bijv. een display), is onder bepaalde omstan-
digheden het aantal aansluitbare omvormers en de
maximale kabellengte beperkt.
Omvang van koppeling
max. 20 omvormers
max. 20 omvormers
max. 20 omvormers als de
omvormer n zich op grote
afstand bevindt
max. 200 omvormers

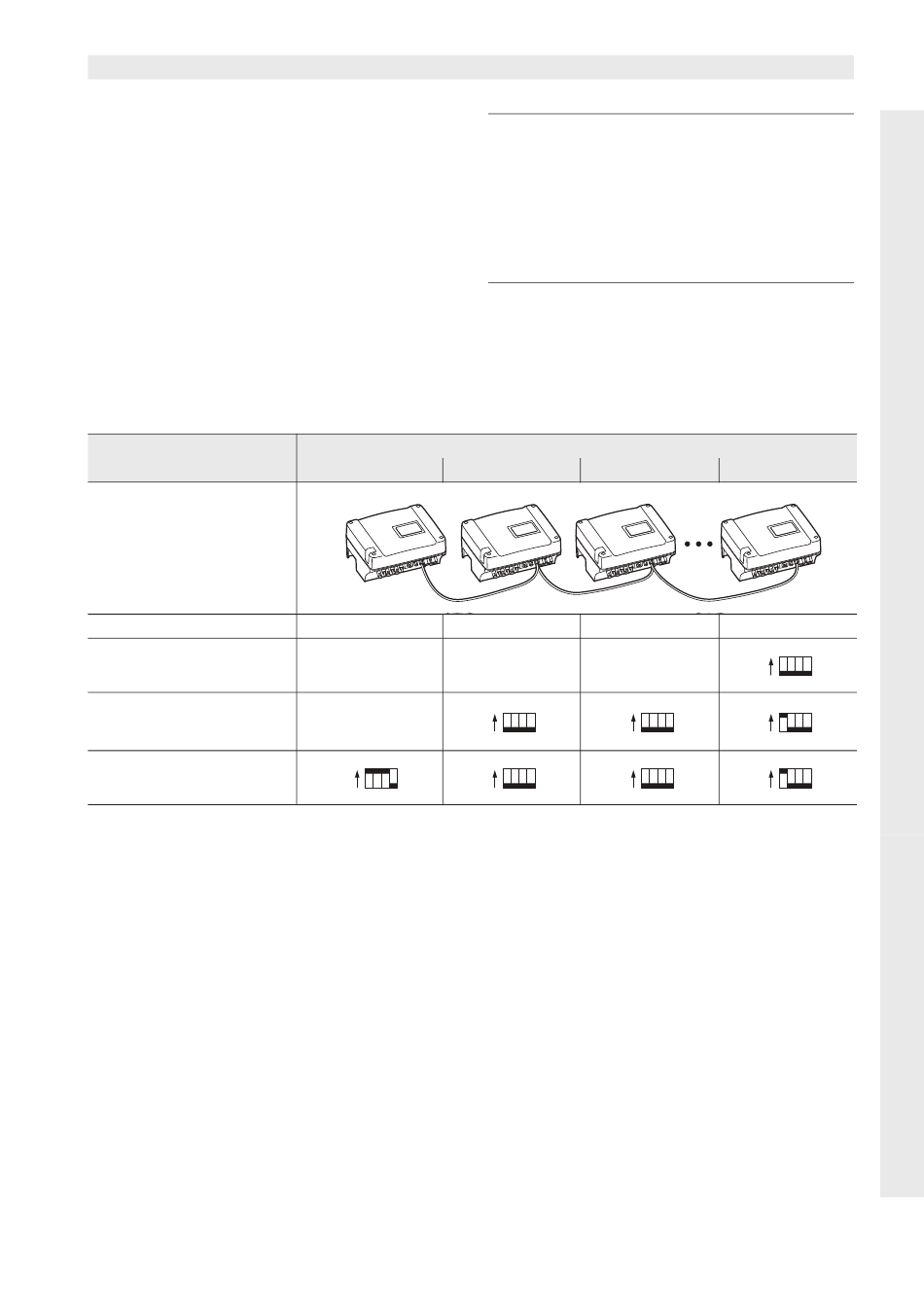

Tabel 8: DIP-schakelaar voor RS485-configuratie
Aanwijzing: Indien u over de juiste vakkenis beschikt,
kunt u de omvormer via een signaalniveau-omvormer
aansluiten op een seriële interface (RS232 of USB) van
uw computer. Bij deze verbindingswijze kunnen echter
alleen de momentele vermogensgegevens worden
opgevraagd. De ingebouwde webserver en de opges-
lagen loggegevens zijn niet beschikbaar.
• Sluit de leidingen volgens de aansluitbezetting
(tabel 7) op de klem (4, op afbeelding 56) aan.
1
zonder DIP-schakelaar zonder DIP-schakelaar zonder DIP-schakelaar zonder DIP-schakelaar
zonder DIP-schakelaar zonder DIP-schakelaar zonder DIP-schakelaar
zonder DIP-schakelaar
On
1 2 3 4
Montage- en gebruiksaanwijzing Solar-omvormer PIKO
LET OP
Het communicatieboard kan door een elektrostatische
ontlading worden beschadigd.
• Gebruik voor het bedienen van de DIP-schakelaars
een stomp, niet metalen voorwerp.
• Raak eerst een geaarde plek aan, bijvoorbeeld de
opname voor de schroefverbinding van de behui-
zing rechtsonder, voordat u de printplaat aanraakt.
• Schakel, indien nodig, met de DIP-schakelaar 1 de
terminatie en met de DIP-schakelaars 2 en 3 de
busvoedingsspanning in.
Omvormer
2
3
On
On
1 2 3 4
1 2 3 4
On
On
1 2 3 4
1 2 3 4
6 Installatie
n
On
1 2 3 4
On
1 2 3 4
On
1 2 3 4
37
