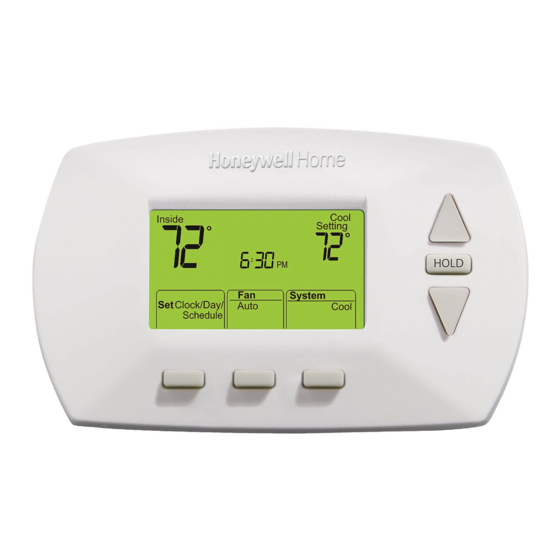

Honeywell Programmeerbare Thermostaat RTH6350 Handleiding

Installatie is eenvoudig

• Label de draden en verwijder uw oude thermostaat
• Installeer en bedraad uw nieuwe thermostaat
• Stel uw nieuwe thermostaat in overeenkomstig uw verwarmings-/koelsysteem
  – Deze is vooraf ingesteld voor het meest voorkomende systeem

Wij zijn er om u te helpen.

Bel 1-800-468-1502 voor hulp bij het bedraden voordat u de thermostaat terugbrengt naar de winkel.

Schakel de stroom naar het verwarmings-/koelsysteem uit

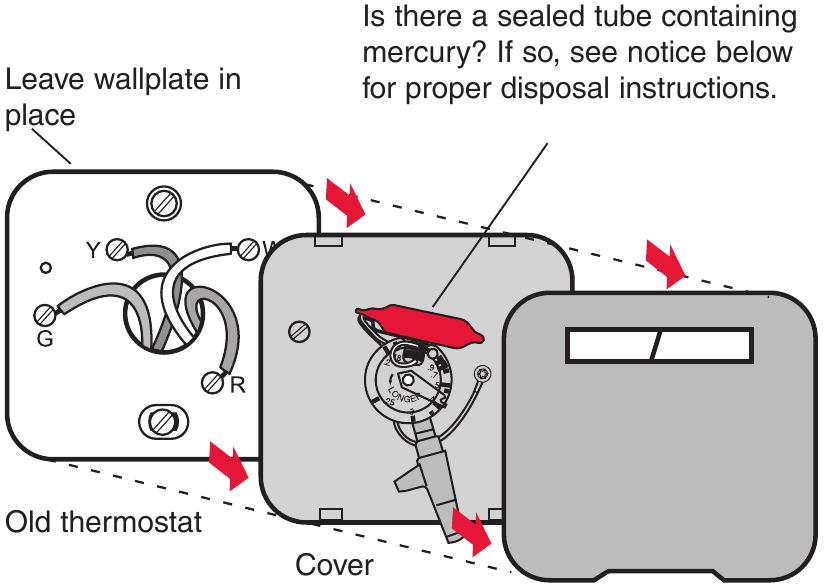

Verwijder de oude thermostaat

Verwijder de oude thermostaat, maar laat de wandplaat met de draden vastzitten.

Bevat deze een afgesloten buisje met kwik? Zo ja, zie onderstaande mededeling. Laat de wandplaat zitten voor de juiste instructies voor verwijdering.

KWIKMELDING: Plaats uw oude thermostaat niet in de prullenbak als deze kwik bevat in een afgesloten buisje. Neem contact op met uw plaatselijke afvalverwerkingsbedrijf voor instructies over recycling en correcte verwijdering.

Label de draden met labels

Label de draden met de meegeleverde draadlabels terwijl u ze loskoppelt.

Draadlabels

OPMERKING: Jumperdraad gebruikt op oude thermostaat? Zo ja, noteer welke letters de jumper verbond en bekijk deze in het bedradingsgedeelte.

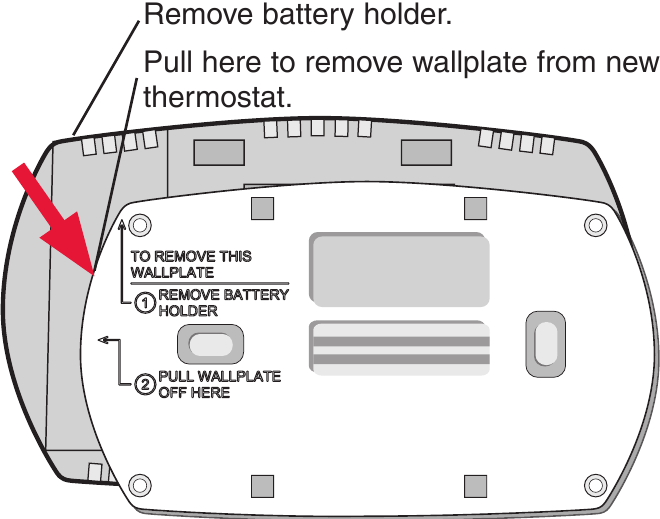

Scheid de wandplaat van de nieuwe thermostaat

Wandplaat

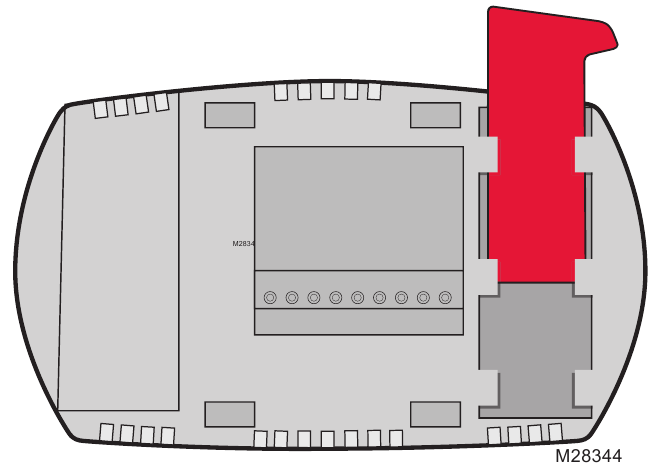

Plaats de verkorte handleiding

Plaats de verkorte handleiding in de sleuf aan de achterkant van de thermostaat.

Thermostaat

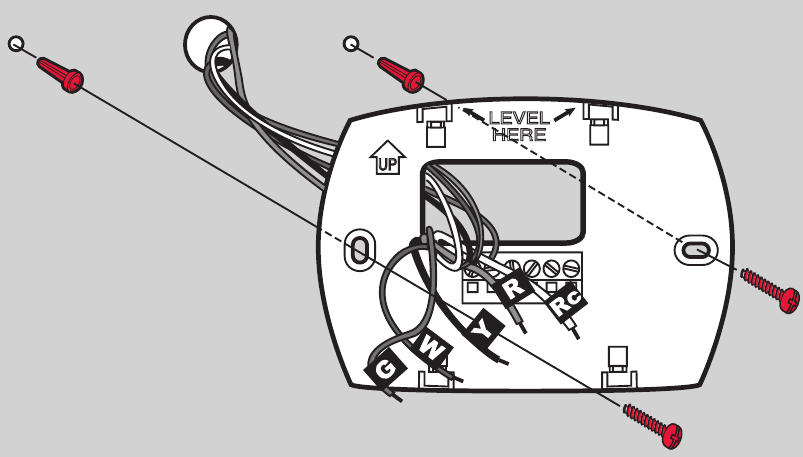

Monteer de wandplaat

Monteer de nieuwe wandplaat met de meegeleverde schroeven en ankers.

Boor gaten van 3/32 inch voor pleister.
Boor gaten van 3/16 inch voor gipsplaat.
Gebruik een hamer om de ankers in de muur te tikken.

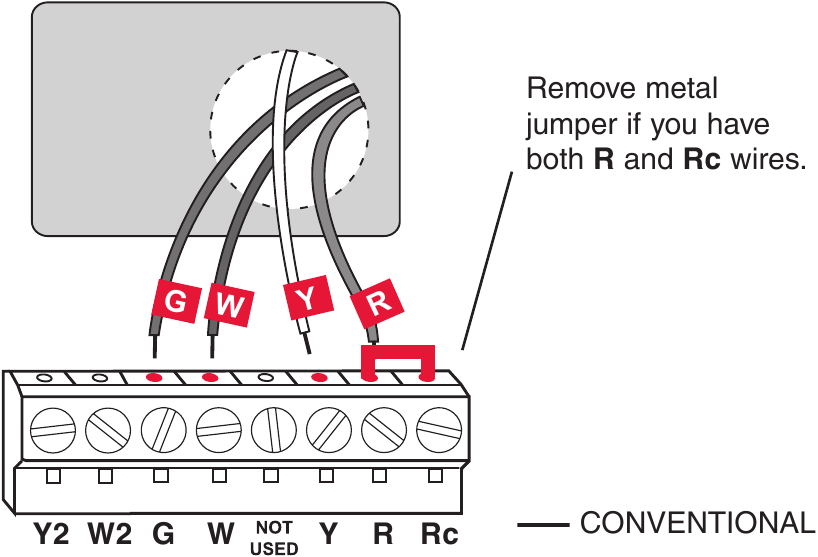

Sluit de draden aan

Stem eenvoudig de draadlabels op elkaar af.

Labels komen niet overeen?
Heeft u een warmtepompsysteem?
Wij zijn er om u te helpen.
Bel 1-800-468-1502 voor hulp bij het bedraden.

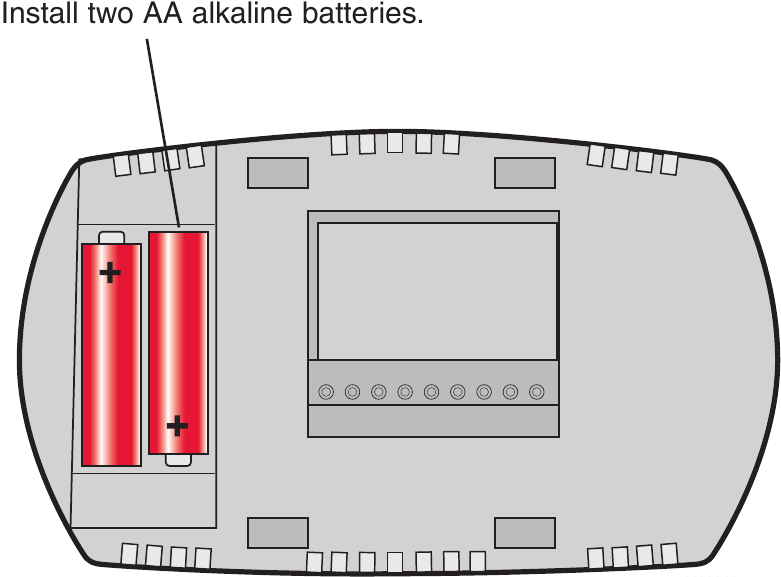

Plaats de batterijen

Achterkant van de thermostaat

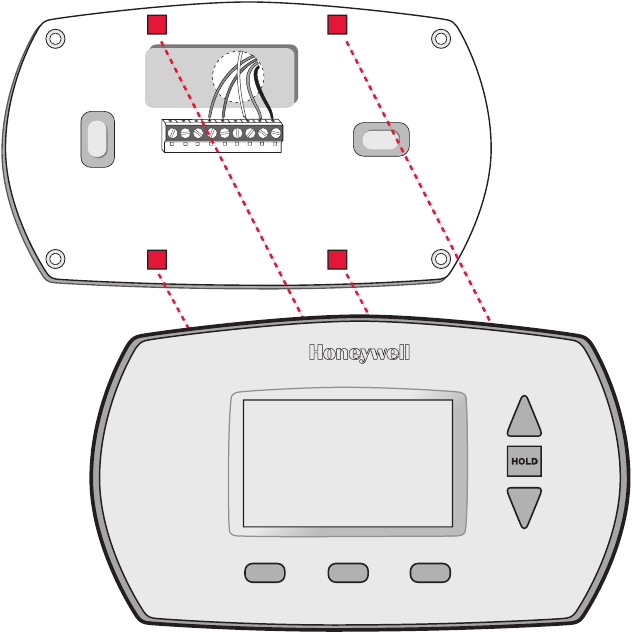

Installeer de thermostaat op de wandplaat

Installeer de thermostaat op de wandplaat aan de muur.

Schakel de stroom weer in

Schakel de stroom terug in naar het verwarmings-/koelsysteem.

Als uw systeemtype is...

Als uw systeemtype is:

• Enkeltraps verwarming en koeling

Gefeliciteerd, u bent klaar!

Als uw systeemtype is:

• Meertraps verwarming en koeling
• Warmtepomp* zonder noodverwarming
• Warmtepomp* met noodverwarming
• Alleen verwarming
• Alleen koeling

Ga door met de geavanceerde installatie om uw thermostaat af te stemmen op uw systeemtype.

*Warmtepomp—een airconditioner die in de zomer koelt en in de winter omgekeerd werkt om te verwarmen.

Als u niet zeker bent van uw systeemtype of als u andere vragen heeft, kunt u ons gratis bellen op 1-800-468-1502.

Deze thermostaat werkt op 24 volt- of 750 mV-systemen. Het werkt NIET op 120/240 volt-systemen.

Geavanceerde installatie

Systeeminstelling

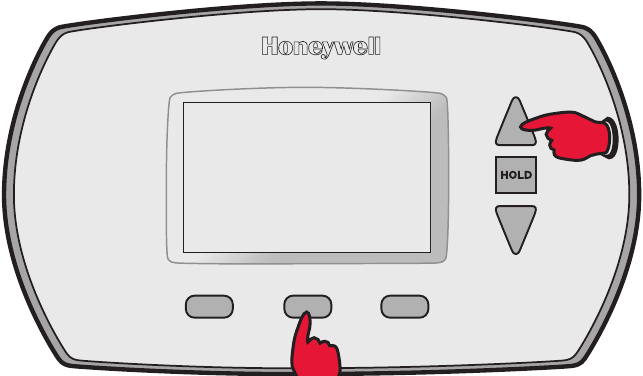

Houd de knoppen en FAN ingedrukt tot het scherm verandert (ongeveer 5 seconden).

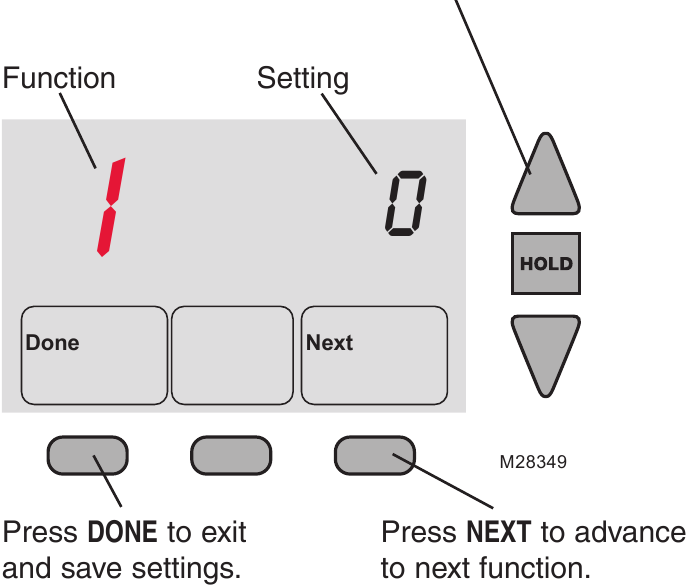

Druk op of om de instellingen te wijzigen.

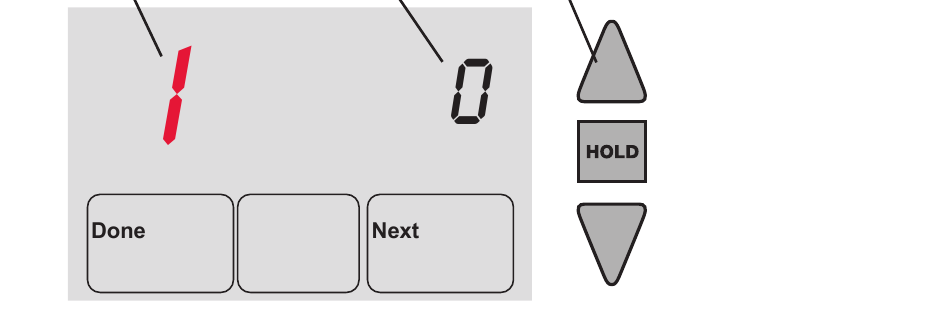

Functie 1: Systeemtype

Druk op de knop of om het type systeem te selecteren dat u in huis hebt:

0. Verwarming & koeling: Gas-, olie- of elektrische verwarming met centrale airconditioning.
1. Warmtepomp: Buitencompressor zorgt voor zowel verwarming als koeling zonder back-up of extra warmte.
2. Alleen verwarming: Gas-, olie- of elektrische verwarming zonder centrale airconditioning.
3. Alleen verwarming met ventilator: Gas-, olie- of elektrische verwarming zonder centrale airconditioning. (Gebruik deze instelling als u de ventilator aan en uit kon zetten met een ventilatorschakelaar op uw oude thermostaat.)
4. Alleen koeling: Alleen centrale airconditioning.
5. Warmtepomp: Buitencompressor zorgt voor zowel verwarming als koeling met back-up of extra verwarming.
6. Verwarmen/Koelen meerdere fasen: Twee verwarmingsfasen (draden op W en W2), twee koelfasen (draden op Y en Y2).
7. Verwarmen/Koelen meerdere fasen: Twee verwarmingsfasen (draden op W en W2), één koelfase (draad op Y).
8. Verwarmen/Koelen meerdere fasen: Eén verwarmingsfase (draad op W), twee koelfasen (draden op Y en Y2).

Druk om de instelling te wijzigen. Wanneer de juiste instelling is geselecteerd, drukt u op NEXT om de volgende functie weer te geven.

Functie 2: Omschakelklep warmtepomp

Druk op de knop of om te selecteren of uw omschakelklep wordt gebruikt bij het verwarmen of koelen:

OPMERKING: Als functie 2 niet wordt weergegeven, gaat u naar de volgende functie om door te gaan.

0. Koelomschakelklep: Gebruik deze instelling als u een draad met het label "O" hebt aangesloten op de O/B-draadterminal.
1. Verwarmingsomschakelklep: Gebruik deze instelling als u een draad met het label "B" hebt aangesloten op de O/B-draadterminal.

Druk om de instelling te wijzigen. Wanneer de juiste instelling is geselecteerd, drukt u op NEXT om de volgende functie weer te geven.

Functie 3: Bediening verwarmingsventilator

Druk op de knop of om uw verwarmingssysteem en ventilatorbediening te selecteren:

OPMERKING: Als functie 3 niet wordt weergegeven, gaat u naar de volgende functie om door te gaan.

0. Gas- of olieverwarming: Gebruik deze instelling als u een gas- of olieverwarmingssysteem hebt (systeem regelt de werking van de ventilator).
1. Elektrische verwarming: Gebruik deze instelling als u een elektrisch verwarmingssysteem hebt (thermostaat regelt de werking van de ventilator).

Druk om de instelling te wijzigen. Wanneer de juiste instelling is geselecteerd, drukt u op NEXT om de volgende functie weer te geven.

Functie 5: Verwarmingscyclusfrequentie

Druk op de knop of om uw verwarmingssysteem te selecteren en de werking ervan te optimaliseren:

OPMERKING: Als functie 5 niet wordt weergegeven, gaat u naar de volgende functie om door te gaan.

5 Gas- of oliegestookte kachel: Gebruik deze instelling als u een standaard gas- of oliegestookte kachel hebt die minder dan 90% efficiënt is.

9 Elektrische kachel: Gebruik deze instelling als u een elektrisch verwarmingssysteem hebt.

3 Warmwater- of hoogrendementskachel: Gebruik deze instelling als u een warmwatersysteem of een gasgestookte kachel met een rendement van meer dan 90% hebt.

1 Gas/oliegestookt stoom- of zwaartekrachtsysteem: Gebruik deze instelling als u een stoom- of zwaartekrachtverwarmingssysteem hebt.

Druk om de instelling te wijzigen. Wanneer de juiste instelling is geselecteerd, drukt u op NEXT om de volgende functie weer te geven.

Functie 6: Fase 2 Warmtecyclusfrequentie

Druk op de knop of om uw verwarmingssysteem te selecteren en de werking ervan te optimaliseren:

OPMERKING: Als functie 6 niet wordt weergegeven, gaat u naar de volgende functie om door te gaan.

5 Gas- of oliegestookte kachel: Gebruik deze instelling als u een standaard gas- of oliegestookte kachel hebt die minder dan 90% efficiënt is.

9 Elektrische kachel: Gebruik deze instelling als u een elektrisch verwarmingssysteem hebt.

3 Warmwater- of hoogrendementskachel: Gebruik deze instelling als u een warmwatersysteem of een gasgestookte kachel met een rendement van meer dan 90% hebt.

1 Gas/oliegestookt stoom- of zwaartekrachtsysteem: Gebruik deze instelling als u een stoom- of zwaartekrachtverwarmingssysteem hebt.

Druk om de instelling te wijzigen. Wanneer de juiste instelling is geselecteerd, drukt u op NEXT om de volgende functie weer te geven.

Functie 12: Handmatig/automatisch omschakelen

Druk op de knop of om handmatig of automatisch omschakelen te selecteren:

OPMERKING: Als functie 12 niet wordt weergegeven, gaat u naar de volgende functie om door te gaan. Deze functie is alleen beschikbaar op de RTH6450/RET95E0.

0 Handmatig omschakelen: (Verwarmen/Uit/Koelen)

1 Automatisch omschakelen: (Verwarmen/Uit/Koelen/Auto) Schakelt automatisch verwarming of koeling in op basis van de kamertemperatuur.

Om mogelijke schade aan de compressor te voorkomen, stelt u de optie in op 0 als de buitentemperatuur daalt tot onder 10 ºC (50 ºF).

Systeem handhaaft een minimaal verschil van 1,5 ºC (3 ºF) tussen de verwarmings- en koelinstellingen.

Druk om de instelling te wijzigen. Wanneer de juiste instelling is geselecteerd, drukt u op NEXT om de volgende functie weer te geven.

Functie 13: Smart Response^®-technologie

Druk op de knop of om Smart Response^®-technologie te selecteren:

1 Smart Response^®-technologie AAN

0 Smart Response^®-technologie UIT

Raadpleeg de gebruiksaanwijzing voor informatie over Smart Response^®-technologie.

Druk om de instelling te wijzigen. Wanneer de juiste instelling is geselecteerd, drukt u op NEXT om de volgende functie weer te geven.

Functie 14: Temperatuurweergave

Druk op de knop of om de temperatuurweergave in Fahrenheit of Celsius te selecteren:

0 Fahrenheit temperatuurweergave (°F)

1 Celsius temperatuurweergave (°C)

Druk om de instelling te wijzigen. Wanneer de juiste instelling is geselecteerd, drukt u op DONE om af te sluiten en de wijzigingen op te slaan.

Gefeliciteerd, u bent klaar!

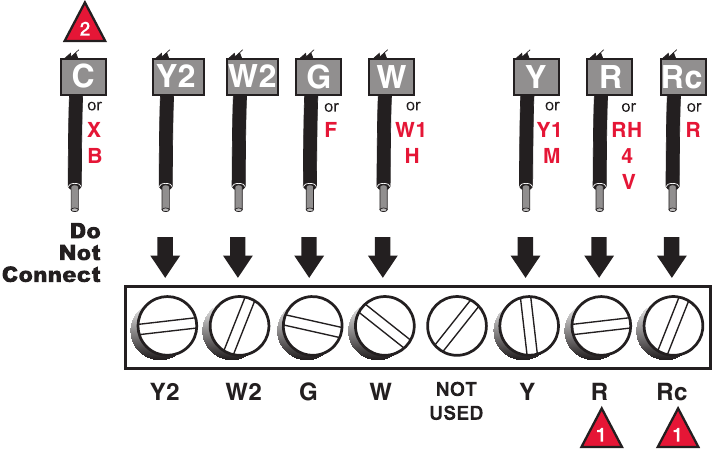

Bedrading—Conventioneel systeem

Als de labels niet overeenkomen met de letters op de thermostaat, raadpleeg dan de onderstaande tabel en sluit aan op de terminal zoals hier wordt weergegeven (zie de opmerkingen hieronder).

Als er draden worden aangesloten op zowel de R- als de Rc-terminal, verwijder dan de metalen jumper.

Gebruik geen C, X of B. Wikkel het blote uiteinde van de draad in met isolatietape.

Bedrading—Warmtepomp

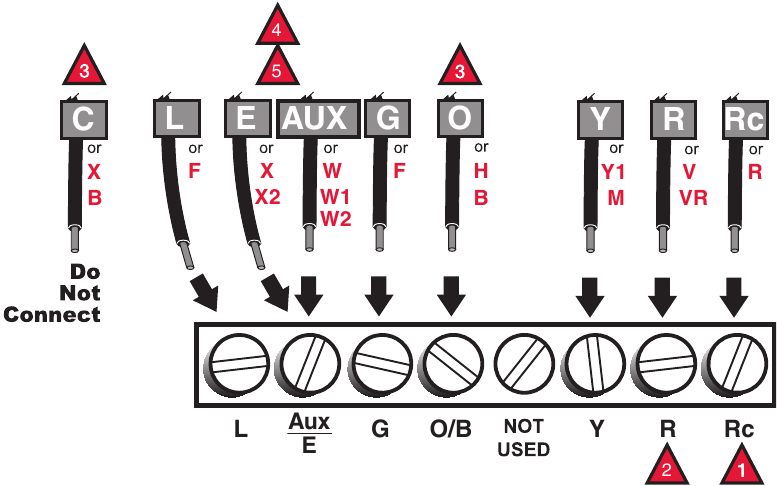

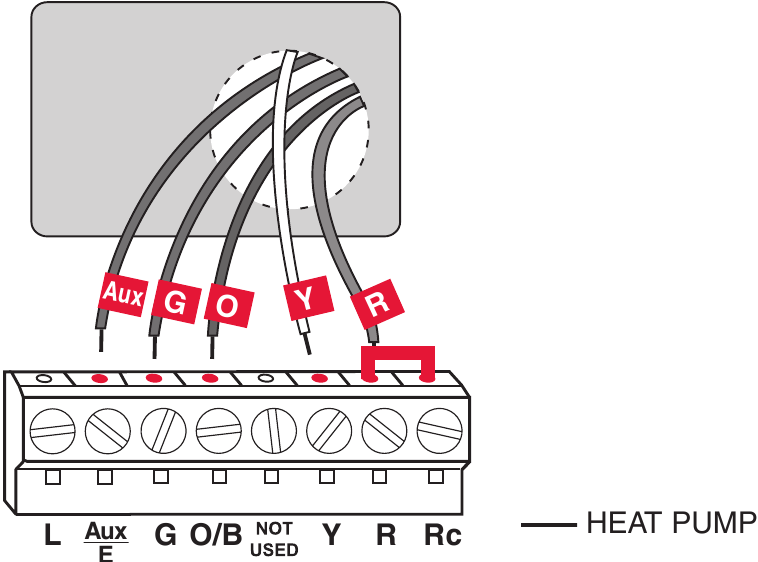

Draden aansluiten: Warmtepomp

1. Vergelijk elke gelabelde draad met dezelfde letter op de nieuwe thermostaat.
2. Gebruik een schroevendraaier om de schroeven los te draaien, steek de draden in het gat onder de schroef en draai de schroeven vast totdat de draad vastzit.
3. Als E en Aux niet elk een aangesloten draad hebben, gebruik dan een klein stukje draad om ze met elkaar te verbinden.
4. Duw overtollige draad terug in de opening in de muur.

Labels komen niet overeen?

Bedrading voltooid, ga terug naar Batterijen plaatsen.

Alternatieve bedrading (alleen voor warmtepompen)

Als de labels niet overeenkomen met de letters op de thermostaat, raadpleeg dan de onderstaande tabel en sluit aan op de terminal zoals hier wordt weergegeven (zie de opmerkingen hieronder).

Laat de metalen jumper op zijn plaats zitten en verbind de R & Rc-terminals.

Als uw oude thermostaat zowel V- als VR-draden had, stop nu en neem contact op met een gekwalificeerde aannemer voor hulp.

Als uw oude thermostaat aparte O- en B-draden had, wikkel de B-draad dan in isolatietape en sluit hem niet aan.

Als uw oude thermostaat Y1-, W1- en W2-draden had, stop nu en neem contact op met een gekwalificeerde aannemer voor hulp.

Als er afzonderlijke draden op E en Aux zaten, plaats dan beide draden in de Aux/E-terminal.

Bedrading voltooid, ga terug naar Batterijen plaatsen.

Probleemoplossing

Als u problemen heeft met uw thermostaat, probeer dan de volgende suggesties.
De meeste problemen kunnen snel en gemakkelijk worden verholpen.

Display is leeg

Zorg ervoor dat er nieuwe AA-alkalinebatterijen correct zijn geplaatst.

Temperatuurinstellingen veranderen niet

Zorg ervoor dat de temperatuurinstellingen voor verwarmen en koelen zijn ingesteld op acceptabele waarden:

• Verwarmen: 4,5° tot 32°C (40° tot 90°F).
• Koelen: 10° tot 37°C (50° tot 99°F).

Kan systeeminstelling niet wijzigen naar Cool

Controleer Functie 1: Systeemtype om er zeker van te zijn dat deze is ingesteld om overeen te komen met uw verwarmings- en koelapparatuur.

Ventilator gaat niet aan wanneer verwarming nodig is

Controleer Functie 3: Regelgeving verwarmingsventilator om er zeker van te zijn dat deze is ingesteld om overeen te komen met uw verwarmingsapparatuur.

Verwarmings- en koelapparatuur werken tegelijkertijd (of verwarming gaat niet uit)

• Controleer Functie 1: Systeemtype om er zeker van te zijn dat deze is ingesteld om overeen te komen met uw verwarmings- en koelapparatuur.
• Pak de thermostaat vast en trek hem weg van de wandplaat. Controleer of de blanke draden elkaar niet raken.

Verwarmings- of koelsysteem reageert niet

• Druk op de SYSTEM (SYSTEEM) knop om het systeem in te stellen op Heat (Verwarmen). Zorg ervoor dat de temperatuur hoger is ingesteld dan de binnentemperatuur.
• Druk op de SYSTEM (SYSTEEM) knop om het systeem in te stellen op Cool (Koelen). Zorg ervoor dat de temperatuur lager is ingesteld dan de binnentemperatuur.
• Controleer de stroomonderbreker en reset deze indien nodig.
• Zorg ervoor dat de aan/uit-schakelaar van het verwarmings- en koelsysteem is ingeschakeld.
• Zorg ervoor dat de ovendeur goed gesloten is.
• Wacht 5 minuten tot het systeem reageert.

"Cool On" (Koelen aan) of "Heat On" (Verwarmen aan) knippert

De compressorbeveiligingsfunctie is ingeschakeld. Wacht 5 minuten totdat het systeem veilig opnieuw is opgestart, zonder schade aan de compressor.

Warmtepompproblemen: koele lucht in de verwarmingsmodus of warme lucht in de koelmodus

Controleer Functie 2: Warmtepomp-omschakelklep om er zeker van te zijn dat deze correct is geconfigureerd voor uw systeem.

Verwarmingssysteem werkt in de koelmodus

Controleer Functie 1: Systeemtype om er zeker van te zijn dat deze is ingesteld om overeen te komen met uw verwarmings- en koelapparatuur.

Klantenservice

Voor hulp bij dit product gaat u naar
http://yourhome.honeywell.com
of bel gratis met de klantenservice van Honeywell op
1-800-468-1502.

Om tijd te besparen, verwijdert u de batterijhouder en noteert u uw modelnummer en datumcode voordat u belt.

Accessoires/vervangende onderdelen

Om te bestellen, belt u gratis met de klantenservice van Honeywell op 1-800-468-1502.

Batterijhouder................................ Onderdeelnr. 50007072-001
Afdekplaatassemblage*................... Onderdeelnr. 50002883-001

*Te gebruiken om markeringen van oude thermostaten te bedekken.

1 jaar beperkte garantie

Honeywell garandeert dat dit product, met uitzondering van de batterij, vrij is van defecten in vakmanschap of materialen, bij normaal gebruik en onderhoud, gedurende een periode van één (1) jaar vanaf de aankoopdatum door de consument. Als tijdens de garantieperiode wordt vastgesteld dat het product defect is of niet goed functioneert, zal Honeywell het repareren of vervangen (naar keuze van Honeywell).
Als het product defect is,
(i) retourneer het, met een verkoopbewijs of ander gedateerd aankoopbewijs, naar de plaats waar u het hebt gekocht; of
(ii) bel Honeywell Customer Care op 1-800-468-1502. Customer Care zal bepalen of het product moet worden geretourneerd naar het volgende adres: Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, of dat er een vervangend product naar u kan worden verzonden.
Deze garantie dekt geen kosten voor verwijdering of herinstallatie. Deze garantie is niet van toepassing als Honeywell aantoont dat het defect of de storing is veroorzaakt door schade die is ontstaan toen het product in het bezit was van een consument.
De enige verantwoordelijkheid van Honeywell is het repareren of vervangen van het product binnen de hierboven vermelde voorwaarden. HONEYWELL IS NIET AANSPRAKELIJK VOOR ENIG VERLIES OF SCHADE VAN WELKE AARD DAN OOK, MET INBEGRIP VAN INCIDENTELE SCHADE OF GEVOLGSCHADE DIE DIRECT OF INDIRECT VOORTVLOEIT UIT ENIGE SCHENDING VAN ENIGE GARANTIE, EXPLICIET OF IMPLICIET, OF ENIG ANDER FALEN VAN DIT PRODUCT. In sommige staten is de uitsluiting of beperking van incidentele schade of gevolgschade niet toegestaan, dus deze beperking is mogelijk niet op u van toepassing. DEZE GARANTIE IS DE ENIGE UITDRUKKELIJKE GARANTIE DIE HONEYWELL OP DIT PRODUCT GEEFT. DE DUUR VAN ENIGE IMPLICIETE GARANTIES, MET INBEGRIP VAN DE GARANTIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL, IS HIERBIJ BEPERKT TOT DE DUUR VAN ÉÉN JAAR VAN DEZE GARANTIE.
In sommige staten zijn beperkingen van de duur van een impliciete garantie niet toegestaan, dus de bovenstaande beperking is mogelijk niet op u van toepassing. Deze garantie geeft u specifieke wettelijke rechten en u kunt andere rechten hebben die van staat tot staat verschillen.
Als u vragen heeft over deze garantie, schrijft u naar Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 of belt u 1-800-468-1502. In Canada schrijft u naar Retail Products ON15-02H, Honeywell Limited/ Honeywell Limitée, 35 Dynamic Drive, Toronto, Ontario M1V4Z9.

MELDING INZAKE KWIK: Plaats uw oude thermostaat niet in de prullenbak als deze kwik bevat in een afgesloten buis. Neem contact op met uw plaatselijke afvalverwerkingsbedrijf voor instructies over recycling en correcte verwijdering.

Om mogelijke schade aan de compressor te voorkomen, mag u de airconditioner niet laten werken als de buitentemperatuur onder 10°C (50°F) daalt.

Automation and Control Solutions

Honeywell Limited-Honeywell Limitée

35 Dynamic Drive

Toronto, Ontario M1V 4Z9

http://yourhome.honeywell.com

® Geregistreerd handelsmerk van de VS
© 2012 Honeywell International Inc.
69-2696ES—03 M.S. Rev. 11-12
Gedrukt in de VS.
