Honeywell CM707 - Handleiding programmeerbare thermostaat

INLEIDING

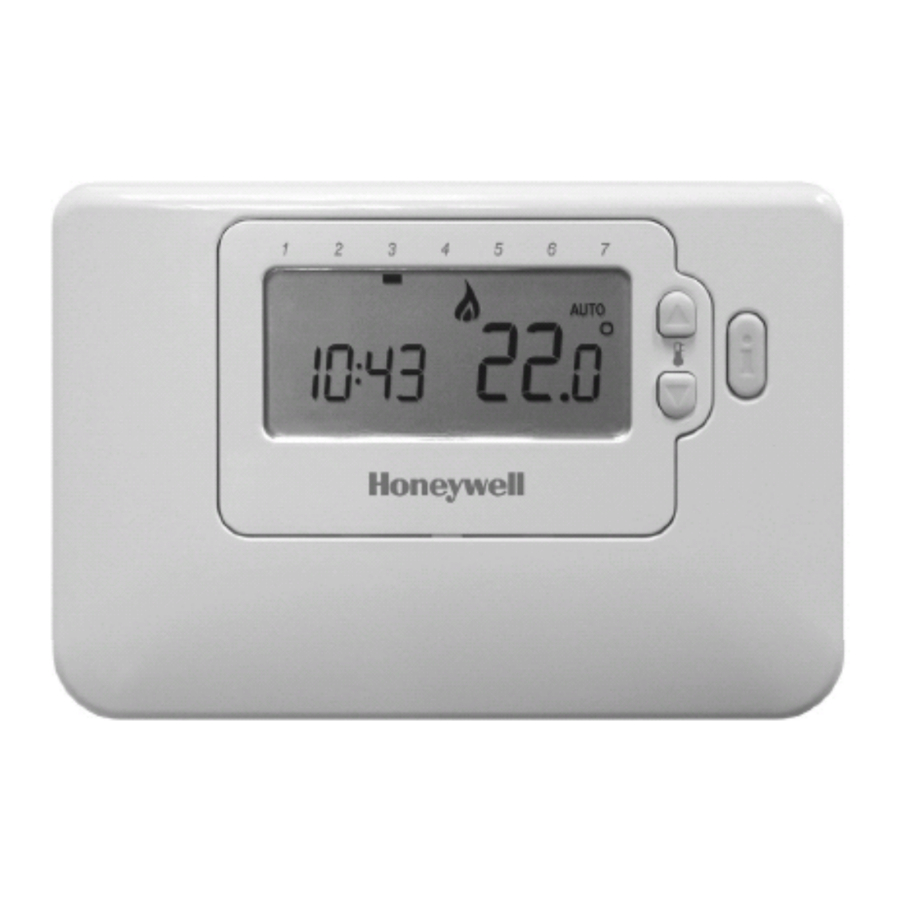

De CM707 thermostaat is ontworpen om automatische tijd- en temperatuurregeling van verwarmingssystemen in villa's en appartementen te bieden.
Het kan worden gebruikt als onderdeel van een systeem in combinatie met combiketels, oliebranders en gasgestookte ketels, circulatiepompen, thermische actuatoren, zonekleppen en elektrische verwarmingssystemen (<5A).
De CM707 is ontworpen met de installateur in gedachten en bevat een gegoten achterplaat met kabelgootgeleiders en bedradingsuitsparingen om de installatie snel en eenvoudig te maken.
Het grote LCD-scherm van de CM707, de knopindeling op basis van dezelfde eenvoudige programmeerfilosofie die wordt gebruikt op onze veelgeprezen CM20-producten en de introductie van een 'OK' (OK) knop maakt het eenvoudiger te installeren en gebruiksvriendelijker.
Het apparaat is ideaal voor consumenten die betrouwbare, nauwkeurige temperatuurregeling willen van een modern ogend, eenvoudig te programmeren en gemakkelijk te gebruiken product.

KENMERKEN

• Aantrekkelijke slanke, moderne styling maakt het ideaal voor plaatsing in elk type huis.
• 7 dagen verwarmingsprogramma.
• Maximaal 4 dagelijkse onafhankelijke tijd- en temperatuurniveauwijzigingen stellen u in staat om 4 tijd- en temperatuurparen in te stellen die passen bij uw levensstijl.
• Tijdelijke temperatuuroverschrijving om de geprogrammeerde temperatuur tijdelijk te overschrijven tot het volgende schakelpunt.
• "Holiday" (Vakantie) button biedt energiebesparing door de temperatuur te verlagen van 1 tot 99 dagen wanneer mensen op vakantie zijn, en terug te keren naar de normale werking (AUTO of MANUAL) op de dag van hun terugkeer.
• Kamertemperatuur onderzoek.
• EEPROM-geheugen bewaart het gebruikersprogramma voor onbepaalde tijd.
• "OFF" (UIT) mode heeft een integrale vorstbeveiligingsinstelling op minimaal 5°C (door installateur instelbaar) zodat leidingen in huis in de winter nooit bevriezen.
• 24...230V 5A resistief, 2A inductief SPDT-relais biedt compatibiliteit met de meeste huishoudelijke centrale verwarmingssystemen, waardoor het niet nodig is om veel verschillende modellen op voorraad te hebben.
• Werkt op batterijen: 2 x AA-formaat (LR6) alkalinebatterijen.
• Minimale batterijlevensduur van 2 jaar met waarschuwingsindicator voor lage batterijspanning.
• Ingebouwd standaard verwarmingsprogramma.
• Opties voor montage op het oppervlak of op de wandcontactdoos, met kabelgootgeleiders en bedradingsuitsparingen om de installatie te vereenvoudigen.
• Geen installateurlinks of speciale installateurschakelaars op de achterkant van het apparaat betekent dat er geen aanpassing nodig is voor combiketels en de meeste huishoudelijke centrale verwarmingssystemen.
• "User Set-Up Mode" (Gebruikersinstelmodus) stelt extra functies in staat om naar goeddunken van de gebruiker in te stellen:
  • "AM-PM" (AM-PM) of 24-uurs tijdsweergave.
  • De verwarmingsprofiel resetten naar de fabrieksinstellingen.

• "Installer Set-Up Mode" (Installateurinstelmodus) stelt extra functies in staat om naar goeddunken van de installateur in te stellen om te voldoen aan de toepassingen en behoeften van de consument:

  • Pomp oefening.
  • Bovenste / onderste instelpunt limiet aanpassen.
  • Temperatuur offset.
  • Minimale "ON" (AAN) tijd.
  • Cyclus snelheid.
  • Proportionele bandbreedte.

• "Diagnostic Mode" (Diagnostische modus) om te helpen bij het opsporen van fouten.

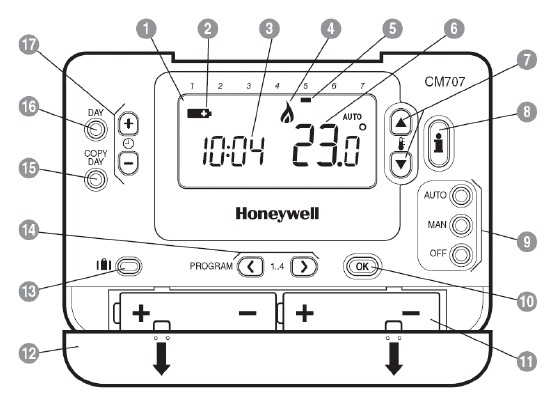

BEDIENINGSELEMENTEN/ DISPLAY-INDELING

PRODUCTINDELING:

1. LCD Scherm
2. "Battery Low" (Batterij bijna leeg) Indicator
3. Tijdsweergave
4. "Burner On" (Brander aan) Indicator
5. Dag Indicator
6. Temperatuurweergave
7. "Temperature Change" (Temperatuur wijzigen) Knoppen
8. "Information Enquiry" (Informatie opvragen) Knop
9. "Operating Mode" (Bedrijfsmodus) Knoppen
10. Groene "OK" (OK) Knop
11. Batterijcompartiment
12. Batterijklep
13. "Holiday Function" (Vakantiefunctie) Knop
14. Programmeer Knoppen
15. "Copy Day" (Dag kopiëren) Knop
16. "Day Select" (Dag selecteren) Knop
17. "Time Change" (Tijd wijzigen) Knoppen

SPECIFICATIES

Batterijen: 2 x 1.5 V IEC LR6 (AA) Alkaline batterijen
Levensduur batterij: Minimaal 2 jaar
Batterij vervanging: Programma behouden in EEPROM
Schakeltype: SPDT (potentiaalvrij)
Elektrische specificaties: 230 V~, 50...60 Hz, 0.1 A tot 5 A resistief
0.1 A tot 2 A inductief (0.6 pf)
24 V~, 50...60 Hz, 0.5 A tot 5 A resistief
0.5 A tot 2 A inductief (0.6 pf)
Tijdsweergave: 24-uurs of 12-uurs AM/PM-formaat
Nauwkeurigheid tijdmeting: Doorgaans beter dan 10 minuten per jaar
Programma: 7 dagen met 4 dagelijkse tijd- en temperatuurniveauwijzigingen
Tijd instelling resolutie: Tijd van de dag - 1 minuut
Programma - stappen van 10 minuten
Meet element: 100K (@ 25°C ) NTC thermistor
Temperatuur instelbereik: Programma: 5 tot 35°С in stappen van 0.5 °C
Vorst: 5°C of gelijk aan de ondergrens (5°C tot 21°C)

Nauwkeurigheid temperatuurregeling: +-0.5 K (nominaal) @ 20°C, 50% belasting 3 K ∆/uur
Kamertemperatuur weergavebereik: Van 0°C tot 50°C
Regelvorm: P+I (Proportioneel+Integraal)
Minimale "ON" (AAN) tijd: 10% van de cyclustijd (min. één minuut), instelbaar op 2 tot 5 min (zie installateur setup)
Cyclussnelheid: Selecteerbaar per toepassing (zie installateur setup)
Bedrading: Klemmenblok geschikt voor draden tot 2.5mm²
Draad toegang: Netspanning - rechtsachter
Laagspanning - rechtsachter
Afmetingen: 133x88.5x26mm (b x h x d)
133x175x26mm (b x h x d)
(klep open)
Omgeving: Bedrijfstemperatuur bereik 0 tot 40°C
Verzending en opslagtemperatuur bereik -20 tot 55°C
Luchtvochtigheid bereik 10 tot 90% rv, niet-condenserend
Goedkeuringen: Ontworpen om te voldoen aan Europese EN-goedkeuringen EN60730-1 (nov 2000),
EN55014-1 (1997), EN55014-2 (2000)

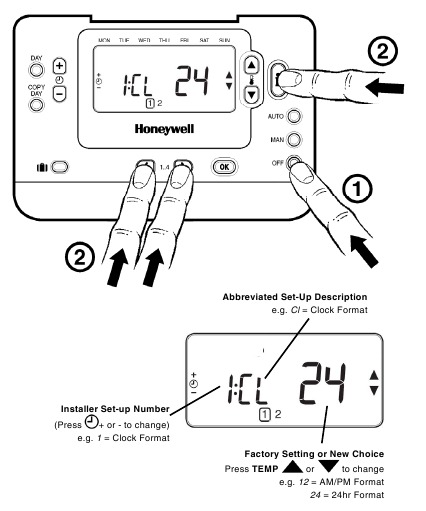

INSTALLATEUR INSTELLEN

Om naar de installateur instelmodus te gaan:

1. Druk op de OFF (UIT) knop.
2. Houd de INFO i knop en de twee programmaknoppen '< >' samen ingedrukt.
3. Het apparaat toont de eerste parameter van installateur parameter groep categorie 1 (van n.1 tot n.19).
4. Druk op de TEMP of knoppen om de fabrieksinstelling te wijzigen. Het display zal knipperen om aan te geven dat er een wijziging is aangebracht.
5. Druk op de groene OK knop om deze wijziging te bevestigen en het display stopt met knipperen.
6. Druk op de + knop om naar de volgende parameter te gaan.
7. Druk op de programmaknop > om naar categorie 2 in de Installateur modus te gaan (van n.1 tot n.5).

8. Om de installateur modus te verlaten, druk op de AUTO, MAN (HANDMATIG) of OFF (UIT) knoppen.

In de installateur instelling kunnen we:

• Specifieke toepassingen instellen
• Speciale functies inschakelen

AFMETINGEN

INSTALLATIE

LOCATIE

De CM707 thermostaat is het besturingselement van het verwarmingssysteem en MOET daarom op een plaats worden geplaatst met een goede luchtcirculatie, bij een gemiddelde kamertemperatuur en aan een binnenmuur, 1,5 meter boven de vloer. Plaats de CM707 thermostaat niet in de buurt van warmtebronnen (radiatoren, heteluchtventilatieopeningen, tv of lampen), in de buurt van deuren of ramen, of in direct zonlicht.

MONTAGE

De CM707 thermostaat kan direct op het muuroppervlak of op een elektrische wandcontactdoos worden gemonteerd.

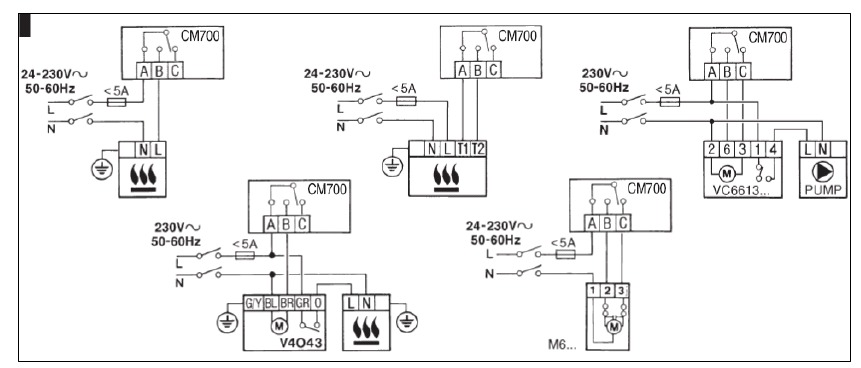

BEDRADING

De CM707 thermostaat is uitsluitend ontworpen voor vaste bedrading en moet worden geïnstalleerd in overeenstemming met de laatste I.E.E. voorschriften. Zorg ervoor dat de bedradingsaansluiting op de voeding verloopt via een zekering van maximaal 5 ampère en een klasse "A"-schakelaar (met een contactscheiding van minimaal 3 mm in alle polen).

1. De installateur moet een getrainde servicemonteur zijn.
2. Schakel de stroomtoevoer uit voordat u met de installatie begint

BESTELSPECIFICATIE

Honeywell Control Systems Limited
http://europe.hbc.honeywell.com
Newhouse Industrial Estate
Motherwell ML1 5SB
Verenigd Koninkrijk
