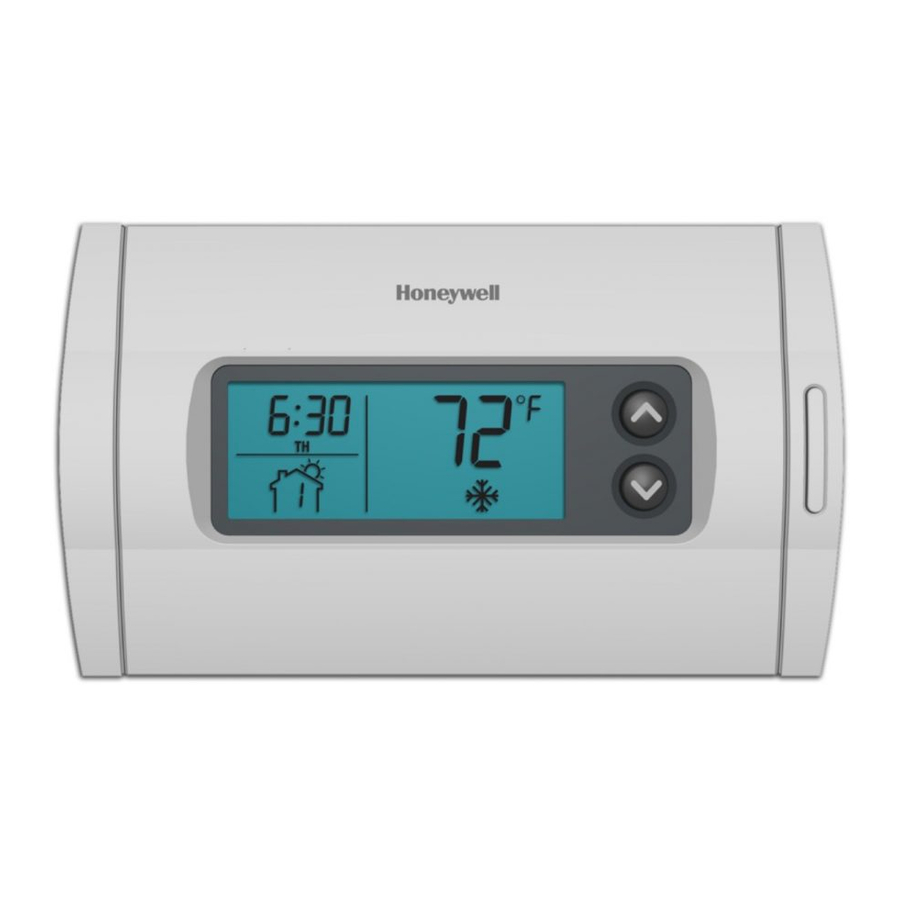

Honeywell RTH2310 Handleiding

Dit is een verouderd productdocument dat wordt ondersteund door Resideo. Het wordt niet meer geproduceerd.

Installatie is eenvoudig

Uw nieuwe thermostaat is ontworpen voor een snelle en eenvoudige installatie. Volg gewoon de eenvoudige stapsgewijze instructies op de volgende pagina's.

Heeft u hulp nodig?
Wij zijn hier om u te helpen.
Bel 1-800-468-1502.

Systeemtype identificeren

Deze thermostaat is compatibel met de volgende systemen:

• Gas-, olie- of elektrische verwarming
• Centrale airconditioning
• een warmwatersysteem met of zonder pomp
• een millivoltsysteem
• een centraal verwarmings- en koelsysteem

Als u niet zeker bent van uw systeemtype of als u andere vragen heeft, bel ons dan gratis op 1-800-468-1502.

Deze thermostaat is niet compatibel met warmtepompen of meertrapssystemen.

Oude thermostaat verwijderen

1. Schakel de stroom uit bij het verwarmings-/koelsysteem.

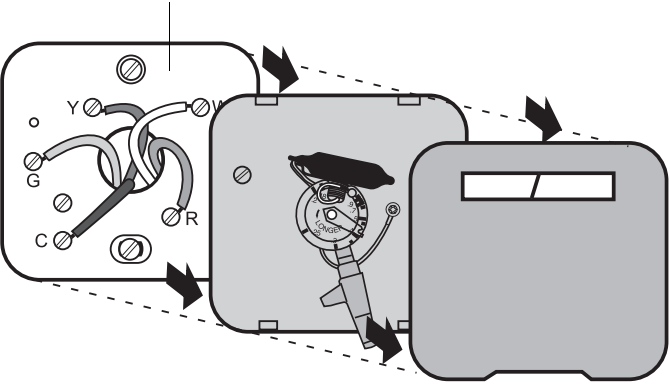

2. Verwijder de oude thermostaat, maar laat de wandplaat met de draden eraan vastzitten.

Verwijder de wandplaat nog niet.

MELDING INZAKE KWIK: Gooi uw oude thermostaat niet in de vuilnisbak als deze kwik bevat in een afgesloten buis. Neem contact op met uw plaatselijke afvalverwerkingsbedrijf voor instructies over recycling en correcte verwijdering.

Draden identificeren

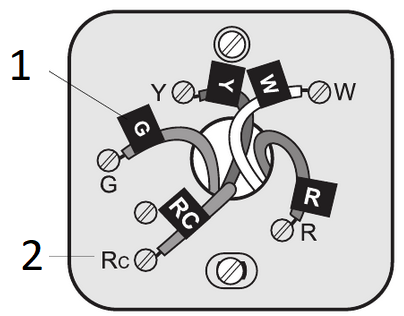

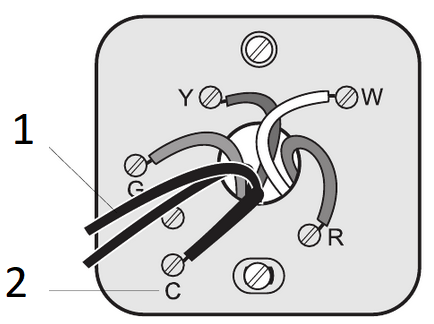

Als er draden niet zijn aangesloten op uw oude thermostaat of zijn aangesloten op een aansluiting met het label C of C1, worden deze niet aangesloten op uw nieuwe thermostaat. Wikkel het blanke metalen uiteinde van elk van deze draden in met isolatietape, zodat het geen andere draden kan raken en kortsluiting kan veroorzaken.

1. Gebruik geen niet-aangesloten draden.
2. Gebruik geen C- of C1-draden

Koppel de draden los en verwijder de oude wandplaat pas nadat alle draden zijn gelabeld. Wikkel de draden rond een potlood om te voorkomen dat ze door de opening in de muur vallen.

Nieuwe wandplaat monteren

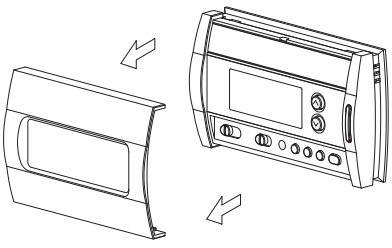

1. Verwijder de afdekplaat.

2. Maak de schroef los (de schroef blijft vastzitten aan de wandplaat).

3. Verwijder de thermostaat.

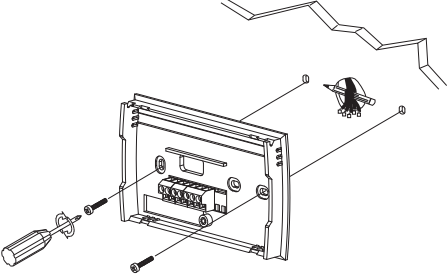

4. Markeer en boor de juiste montagegaten (of gebruik bestaande gaten). Plaats plastic pluggen. Steek de draden door de opening van de wandplaat en bevestig de wandplaat aan de muur met de meegeleverde schroeven.

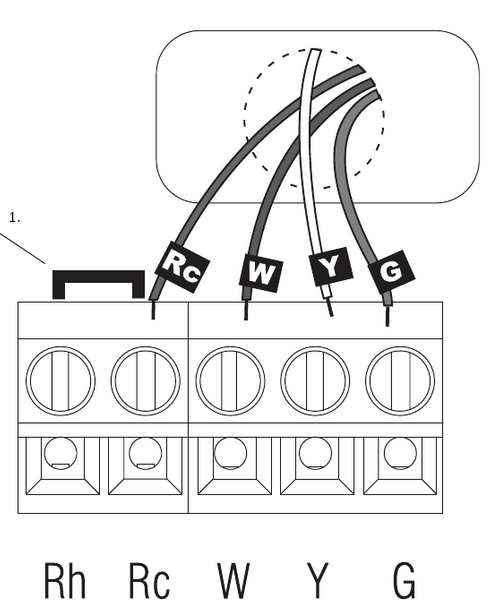

Draden aansluiten (typische bedrading)

1. Verwijder de jumper als u zowel R- als Rc-draden heeft.

1. Match elke gelabelde draad met de aansluiting met dezelfde letter.
2. Draai de klem schroeven los met een schroevendraaier, steek de draden erin en draai de schroeven vast.
3. Duw overtollige draad terug in de opening in de muur.

Labels komen niet overeen?
Als een draad niet overeenkomt met een aansluiting op de thermostaat, zie de volgende pagina.

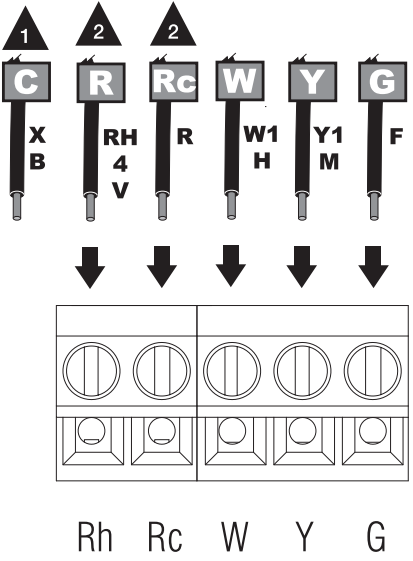

Draden aansluiten (minder gebruikelijke bedrading)

Als een gelabelde draad niet overeenkomt met een aansluiting, zie het onderstaande diagram.

1. Gebruik geen C, X of B. Wikkel het blanke uiteinde van de draad in met isolatietape.
2. Als de draden zijn aangesloten op zowel Rh- als Rc-aansluitingen, verwijder dan de jumper (zie vorige pagina).

Type verwarming specificeren

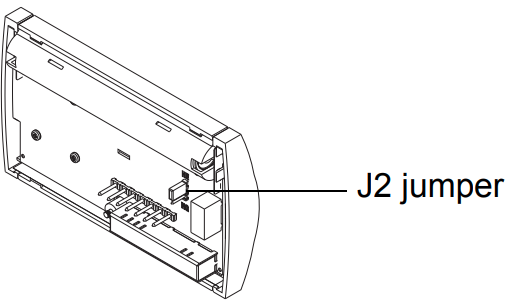

Stel de Jumper J2 in, op de achterkant van de thermostaat, als u een draad op de G-aansluiting hebt aangesloten.

HG Laat de jumper in deze fabrieksinstelling staan als u een gas- of oliegestookte verwarming heeft.

HE Plaats de jumper in deze positie als u een elektrische verwarming heeft.

Batterijen plaatsen

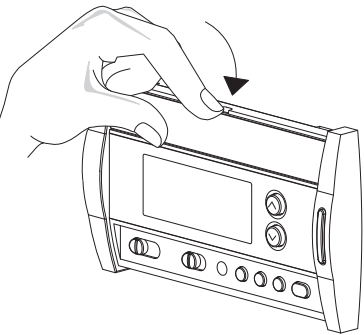

1. Trek de batterijklep eruit.

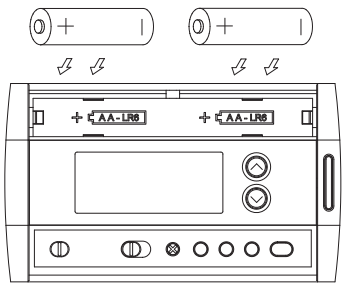

2. Plaats de batterijen zoals afgebeeld. Let op de polariteit.

3. Plaats de batterijklep terug. U hoort een klikkend geluid.

Nadat de batterijen zijn geplaatst, voert de thermostaat gedurende ongeveer 5 seconden een reeks tests uit.

Daarna geeft het scherm de actuele temperatuur weer. Het is normaal dat de weergegeven temperatuur hoger is dan de omgevingstemperatuur als u de thermostaat vasthoudt. De thermostaat geeft de omgevingstemperatuur weer zodra deze aan de muur is geïnstalleerd. Standaard is de ingestelde temperatuur 70°F (21°C).

Thermostaat installeren

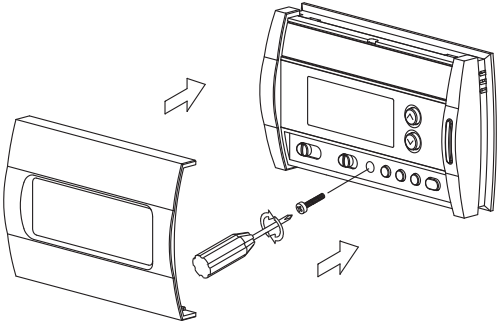

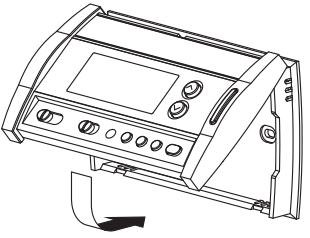

1. Monteer de thermostaat op de wandplaat.

2. Draai de schroef vast en plaats de afdekplaat.

3. Schakel de stroom weer in bij het verwarmings-/koelsysteem.


Systeeminstelling

1. Druk tegelijkertijd op de en knoppen gedurende 3 seconden om het instelmenu te openen of te verlaten.
2. Om naar de volgende functie te gaan, drukt u kort op beide en knoppen tegelijkertijd.
3. Om de instelling te wijzigen, drukt u op de of knop.

DISPLAY	BESCHRIJVING	OPTIES1
	Temperatuurweergave	°C of °F
	Tijdweergave	12 u of 24 u
	Vroegtijdige start	Aan (On) of Uit (Off)
	Verwarmingscycli per uur2	2, 3, 4, 5 of 63
	Koelcycli per uur2	2, 3, 4, 5 of 64

1. Standaardinstellingen worden vet en onderstreept weergegeven.
2. Gebruik de systeem schakelaar om tussen de twee parameters te schakelen.
3. Gebruik voor optimale verwarmingsregeling de instelling die overeenkomt met uw systeem als volgt: 2=30 min (stoom, zwaartekracht), 3=20 min (warm water, 90%+ hoogrendementsverwarming), 4=15 min (gas of olie), 5=12 min (alternatieve instelling voor gas of olie), 6=10 min (elektrisch).
4. De bijbehorende koelcycluslengtes zijn als volgt: 2=30 min, 3=20 min, 4=15 min, 5=12 min, 6=10 min
