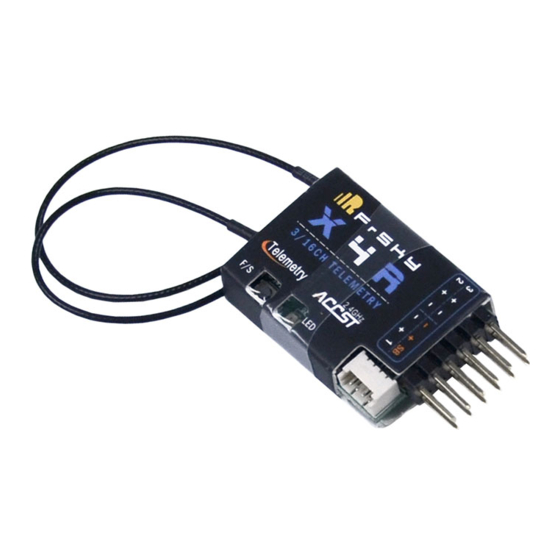

FrSky X4R-SB Handleiding

Overzicht

Specificaties

Afmeting: 40*22.5*6mm (L x B x H)
Gewicht: 5.8g
Aantal kanalen:
X4R-3/8Ch( 9~11Ch van conventionele kanaaluitgangen, 1~8ch van CPPM-kanaal)
X4RSB-2/16Ch (9~10ch van conventionele kanaaluitgangen, 1~16ch van SBUS-kanaal, 1~8ch van CPPM-kanaal)
Werkspanningsbereik: 4.0~10V
Bedrijfsstroom: 100mA@5V
Werkbereik: volledig bereik (>1.5km)
Met RSSI-uitgang aan boord: PWM-spanningsuitgang (0~3.3V)
Firmware-upgrade mogelijk
Compatibiliteit: FrSky X-serie module & Taranis X9D in D16-modus (X4R/X4RSB werkt niet met D-serie module)
De EU-versie van X4R/X4RSB-ontvanger werkt alleen met FrSky D16-EU-modus.

Functies

• Smart Port ingeschakeld, waardoor full-duplex tweewegtransmissie mogelijk is.
• Met externe analoge telemetrie-poort (AD2)
• Lichter en fysiek kleiner dan X8R en X6R
• Meer aantal kanalen: X4RSB, 9~10ch van conventionele kanaaluitgangen, 1~16ch van SBUS-kanaal, 1~8ch van CPPM-kanaal / X4R, 9~11Ch van conventionele kanaaluitgangen, 1~8ch van CPPM-kanaal, geen SBUS-poort.
• Met RSSI PWM-uitgang (0~3.3V) aan boord.

Smart Port (S. Port) is een signaaldraad full-duplex digitale transmissie-interface ontwikkeld door FrSky Electronic Co., Ltd. Alle producten met Smart Port (inclusief XJT-module, X4R, X6R en X8R-ontvanger, nieuwe hub-less sensoren, nieuw Smart Dashboard, enz.), seriële poortgebruikersgegevens en andere gebruikersinvoer-/uitvoerapparaten kunnen zonder beperkingen voor aantallen of sequenties worden aangesloten met een hoge transmissiesnelheid.

Bindingsprocedure

Binding is het proces van het uniek associëren van een bepaalde ontvanger met een zendermodule. Een zendermodule kan aan meerdere ontvangers worden gebonden (niet gelijktijdig te gebruiken). Een ontvanger kan slechts aan één zendermodule worden gebonden.

Volg de onderstaande stappen om de bindingsprocedure te voltooien.

1. Schakel de zender in terwijl u de F/S-knop op de module ingedrukt houdt (raadpleeg de handleiding van de module voor de schakelaarposities). Laat de knop los. De RODE LED op de module knippert, wat aangeeft dat de zender klaar is om aan de ontvanger te binden.
2. Sluit de batterij aan op de X4R-ontvanger terwijl u de F/S-knop op de ontvanger ingedrukt houdt. De LED op de ontvanger knippert, wat aangeeft dat de bindingsprocedure is voltooid.
3. Schakel zowel de zender als de ontvanger uit.
4. Schakel de zender in en sluit de batterij aan. De GROENE LED op de ontvanger geeft aan dat de ontvanger opdrachten van de zender ontvangt. De binding van de ontvanger/zendermodule hoeft niet te worden herhaald, tenzij een van de twee wordt vervangen.

Opmerking: nadat de bindingsprocedure is voltooid, moet u de stroom opnieuw inschakelen en controleren of de ontvanger echt onder controle staat van de gekoppelde zender.

Bereikcontrole

Voor elke vliegsessie moet een pre-flight bereikcontrole worden uitgevoerd. Reflecties van nabijgelegen metalen hekken, betonnen gebouwen of bomen kunnen signaalverlies veroorzaken, zowel tijdens de bereikcontrole als tijdens de vlucht. Volg de onderstaande stappen om de bereikcontrole uit te voeren.

1. Plaats het model minimaal 60 cm (twee voet) boven een niet-metalen verontreinigde grond (bijv. op een houten bank).
2. De ontvangerantennes moeten in het model worden gescheiden en de grond niet raken.
3. De moduleantenne moet zich in een verticale positie bevinden.
4. Schakel de zender en de ontvanger in, houd de F/S-knop op de XJT-module 4 seconden ingedrukt om de bereikcontrolemodus te openen, de RODE LED is uit, de GROENE LED knippert snel. De effectieve afstand wordt verkleind tot 1/30 (minimaal 30 m).
5. Loop weg van het model terwijl u tegelijkertijd de bedieningselementen op de zender bedient om de normale werking van alle bedieningselementen te bevestigen.
6. Houd de F/S-knop op de XJT-module 1~2 seconden ingedrukt om de bereikcontrolemodus te verlaten, de RODE LED brandt weer, wat aangeeft dat de normale werking is hersteld.

Failsafe

Failsafe is een handige functie waarbij alle bedieningselementen naar een vooraf ingestelde positie gaan wanneer het stuursignaal gedurende een bepaalde periode verloren gaat. X4R ondersteunt de failsafe-functie voor alle kanalen. Volg de onderstaande stappen om failsafe-posities voor elk kanaal in te stellen:

1. Bind eerst de ontvanger en schakel zowel de zender als de ontvanger in;
2. Verplaats de bedieningselementen naar de gewenste failsafe-positie voor alle kanalen;
3. Druk kort op de F/S-knop op de ontvanger (minder dan 1 seconde). De groene LED knippert twee keer, wat aangeeft dat de failsafe-positie in de ontvanger is ingesteld.

Om de failsafe-functie uit te schakelen, moet u de ontvanger opnieuw binden.
Het wordt aanbevolen om failsafe in te stellen wanneer het systeem voor het eerst wordt gebruikt of wanneer de ontvanger opnieuw is gebonden. Volg de onderstaande stappen om failsafe in te stellen.
Optie-1: Hoe failsafe in te stellen op een door de gebruiker bepaalde status bij signaalverlies:

1. Bind eerst de ontvanger aan de zendermodule en schakel zowel de zender als de ontvanger in;
2. Verplaats de bedieningselementen naar de gewenste failsafe-positie voor alle kanalen;
3. Druk kort op de F/S-knop op de ontvanger en u bent klaar.

Optie-2: Hoe failsafe in te stellen voor geen pulsen bij signaalverlies:

1. Schakel de zender uit, schakel de ontvanger in en druk vervolgens kort op de F/S-knop op de ontvanger.

Opmerking: als failsafe niet is ingesteld, houdt failsafe standaard de laatste positie vast voordat het signaal verloren gaat. In dit geval bestaat het risico dat uw model wegvliegt of letsel veroorzaakt.

Raadpleeg voor meer details de volledige handleiding voor X4R van www.frsky-rc.com - Downloaden - Handleiding.
Mocht u andere vragen hebben, stuur dan e-mails naar de technische ondersteuning van FrSky sales4tech@gmail.com.

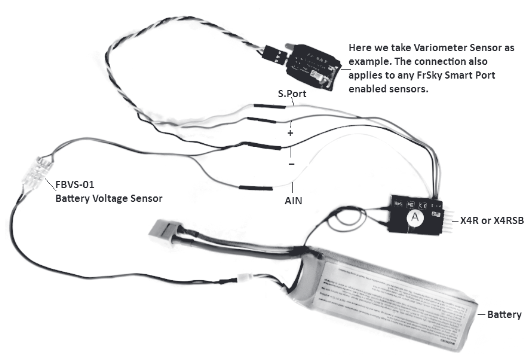

Hoe Smart Port-sensoren en/of FBVS-01 op de X4R/X4RSB aan te sluiten

Smart Port-sensoren en X4R/X4RSB

FBVS-01 en X4R/X4RSB

Opmerking: raadpleeg de bovenstaande afbeelding en tabellen voor de juiste aansluiting. Gebruik de krimpkous op de blootliggende draden om onbedoelde kortsluiting tijdens de vlucht te voorkomen.

FrSky Electronic Co., Ltd
Website: www.frsky-rc.com
E-mail: frsky@frsky-rc.com
Technische ondersteuning: sales4tech@gmail.com
