FrSky RX8R PRO - Handleiding ontvanger

Inleiding

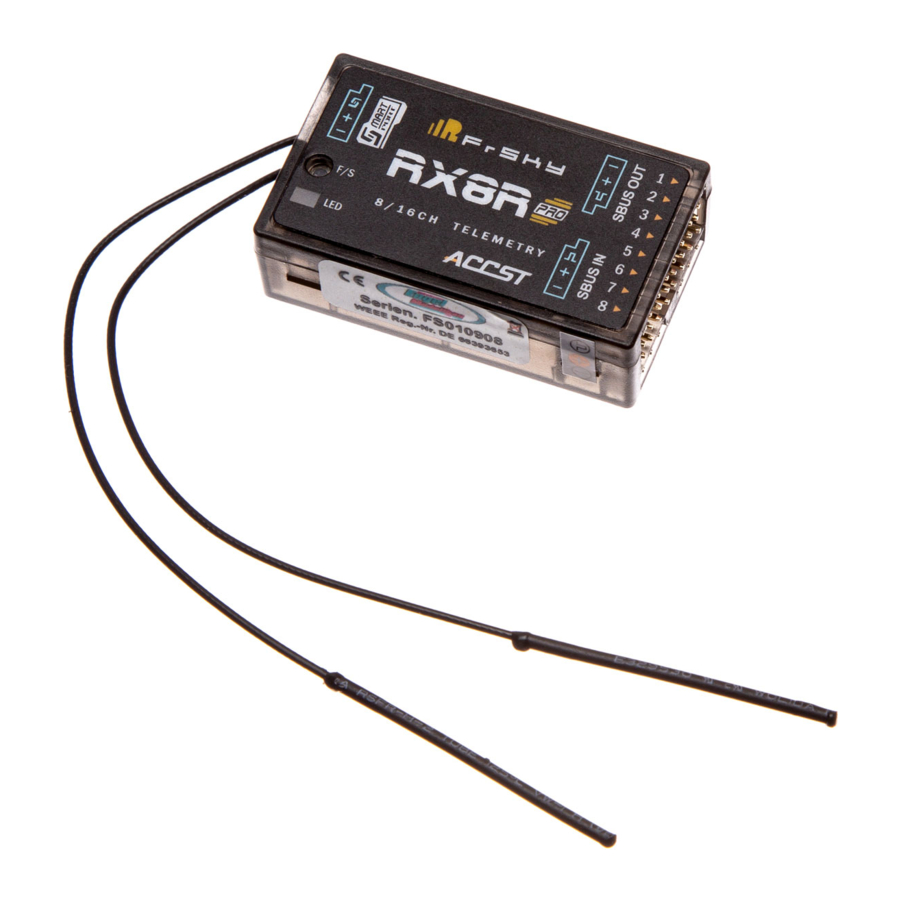

Bedankt voor de aankoop van de FrSky RX8R PRO 8/16CH full duplex telemetrie-ontvanger. Deze heeft drie kenmerken: hoge precisie, lage latentie en sterke anti-interferentie. Om optimaal van de voordelen van dit systeem te kunnen genieten, dient u de gebruiksaanwijzing zorgvuldig door te lezen en het apparaat in te stellen zoals hieronder beschreven.

Overzicht

Specificaties

• Afmeting: 46,3*26,6*14,2mm (L×B×H)
• Gewicht: 14,8g
• Aantal kanalen: 16CH (1-8CH PWM of 9-16CH PWM van conventionele kanaaluitgangen, 1-16CH van SBUS-poort)
• Met RSSI-uitgang aan boord: Analoog 0~3.3V
• Bedrijfsspanningsbereik: DC 3.5~10V
• Bedrijfsstroom: 100mA@5V
• Bereik: volledig bereik (> 1,5km)
• Firmware-upgrade mogelijk
• Servo frame rate:
  9ms (HS-hoge snelheid modus)
  18ms (FS-normale snelheid modus)
• Compatibiliteit: FrSky zenders/zendermodules in D8/D16 modus

Wat is er nieuw

• Hogere precisie: de afwijking van PWM is teruggebracht tot 0,5μs
• Lagere latentie: in vergelijking met X8R in HS-modus, is de PWM-uitgangsvertraging van RX8R PRO maximaal 9ms minder.
• Sterke anti-interferentie: het verbetert de anti-interferentie.

Opmerking
De afstand tussen de antenne van RX8R PRO en CDI-ontsteker moet minimaal 20 cm zijn als een CDI-ontsteker wordt gebruikt.

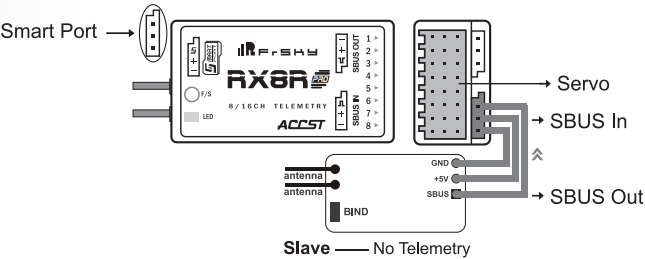

Redundantiefunctie

RX8R PRO ondersteunt de redundantiefunctie. Het ontvangt het SBUS-signaal van de slave-ontvanger. De slave-ontvanger moet een SBUS-uitgang hebben (bijvoorbeeld Frsky XM+, XM, R-XSR, L9R, enz.)

Opmerking
Zorg ervoor dat telemetrie is uitgeschakeld op de slave-ontvanger wanneer de slave-ontvanger een Frsky X-serie ontvanger is. XM+ wordt aanbevolen als de slave-ontvanger.
Sluit de SBUS IN op een RX8R PRO niet aan op de SBUS OUT op zichzelf.
Twee RX8R PRO kunnen niet de redundantie-ontvanger voor elkaar zijn.
Als u dit doet, werkt failsafe niet onder de bovenstaande twee voorwaarden.

Smart Port

Alle gegevens die zijn gemeten door S.Port ondersteunde producten kunnen worden teruggestuurd naar de zender.

Smart Port (S. Port) is een full duplex digitale transmissie-interface met één draad die is ontwikkeld door FrSky Electronic Co., Ltd. Alle producten die zijn ingeschakeld met Smart Port (inclusief XJT-module, RX8R-ontvanger, ner hub-less sensoren, nieuw Smart Dashboard, enz.), seriële poort gebruikersgegevens en andere gebruikersinvoer-/uitvoerapparaten kunnen zonder beperkingen voor aantallen of reeksen worden aangesloten met een hoge transmissiesnelheid.

Hoe telemetrie in/uit te schakelen op het apparaat

Voor Taranis X9D/X9D Plus en Taranis QX7/X7S, ga naar het MENU-MODEL SETUP-PAGINA 2, kies Internal/External RF mode, selecteer vervolgens Bind en kies telemetrie of niet.

Voor Horus X12S/X10/X10S, zet de zender aan, ga naar het RF SYSTEM, kies Internal/External RF mode, selecteer vervolgens Bind en kies telemetrie of niet.

Bindprocedure

Binding is het proces waarbij een bepaalde ontvanger op unieke wijze wordt gekoppeld aan een zender/zendermodule. Een zender/zendermodule kan aan meerdere ontvangers worden gekoppeld (niet om tegelijkertijd te worden gebruikt). Een ontvanger kan slechts aan één zender/zendermodule worden gekoppeld.

Volg de onderstaande stappen om de bindprocedure te voltooien.

1. Zet de zender/zendermodule in de bindmodus
   1. Voor Taranis X9D/X9D Plus/X9E en Taranis Q X7/X7S, zet de zender aan, ga naar het MENU—MODEL SETUP—PAGINA 2, kies Internal of External RF, en selecteer BIND.
   2. Voor Horus X12S/X10S/X10, zet de zender aan, ga naar RF system, kies Internal of External RF, en selecteer BIND onder STATE.
   3. Voor zendermodules (XJT als voorbeeld), kies eerst de D16/D8 modus, en zet External RF aan op de zender terwijl u de F/S knop op de module ingedrukt houdt, laat de knop los en de RODE LED op de XJT module zal knipperen.
2. Sluit de batterij aan op de ontvanger terwijl u de F/S knop op de ontvanger ingedrukt houdt. De RODE LED op de ontvanger zal knipperen, wat aangeeft dat de bindprocedure is voltooid.
3. Zet zowel de zender als de ontvanger uit.
4. Zet de zender aan en sluit de batterij aan. De GROENE LED op de ontvanger geeft aan dat de ontvanger commando's van de zender ontvangt. De ontvanger/zender module binding hoeft niet te worden herhaald, tenzij een van de twee wordt vervangen.

Opmerking
Nadat de bindprocedure is voltooid, zet u de ontvanger opnieuw aan en controleert u of deze echt onder controle staat van de gekoppelde zender.

Bereikcontrole

Voorafgaand aan elke vliegsessie dient een bereikcontrole te worden uitgevoerd. Reflecties van nabijgelegen metalen hekken, betonnen gebouwen of bomen kunnen signaalverlies veroorzaken tijdens de bereikcontrole en de vlucht. In de bereikcontrolemodus zal het RF-vermogen afnemen tot 1/30 van de normale staat en het bereik tot 1/10.

Volg de onderstaande stappen.

1. Plaats het model ten minste 60 cm (ongeveer twee voet) boven niet-metalen vervuilde grond (bijv. op een houten bank). Zorg ervoor dat de antennes van de ontvanger zich in een verticale positie bevinden.
2. Voor Taranis X9D/X9D Plus/X9E en Taranis Q X7/X7S, ga naar MODEL SETUP (Pagina 2/13)— External RF/Internal RF, kies de bijbehorende module en vervolgens Rng.

Voor Horus X12S/X10S/X10, ga naar MDL— RF SYSTEM, kies ON onder External RF en RANGE onder state.

Opmerking
Raadpleeg de bijbehorende handleidingen voor meer gedetailleerde informatie.

Hoe de werkingsmodus te wijzigen

De normale modus van RX8R PRO is D16.

De D8-modus werkt alleen als de signaalpinnen van CH7&CH8 worden overbrugd vóór het binden.

Hoe de servo frame rate te wijzigen

De normale servo frame rate is 18ms(FS-normale snelheid modus).

De hoge snelheid modus (9ms) werkt alleen als de signaalpinnen van CH5&CH6 worden overbrugd vóór het binden.

Failsafe

Failsafe is een handige functie die is bedoeld voor een vooraf ingestelde kanaaluitgangspositie wanneer het controlesignaal gedurende een bepaalde periode verloren gaat. Failsafe voor een ontvanger die de D16 RF-modus ondersteunt, kan worden ingesteld via de interface van de zender, die geen puls, hold en custom voor elk kanaal ondersteunt.

Volg de onderstaande stappen om failsafe in te stellen

1. Instellen op de zender
   • Voor Taranis X9D/X9D Plus en Taranis Q X7S/X7, zet de zender aan, ga naar MODEL SETUP—Internal RF/External RF—Failsafe.

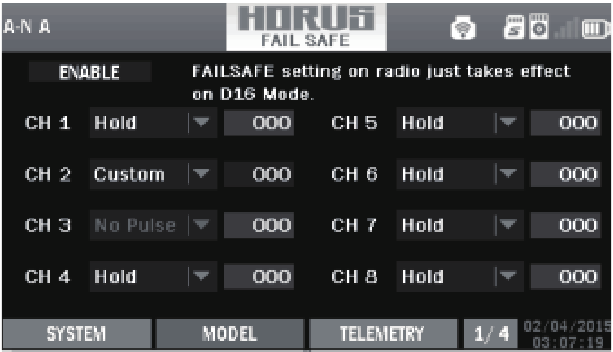

   • Voor Horus X12S/X10S/X10, zet de zender aan, ga naar MDL—FAILSAFE.

2. Instellen op de ontvanger
   • Druk kort op de F/S knop terwijl u de kanaalposities naar een vooraf ingestelde waarde verplaatst na het binden.

Er zijn 3 failsafe-modi: Geen puls, vasthouden, aangepast.

• Geen puls: Bij signaalverlies produceert de ontvanger geen pulsen op enig kanaal. Om de modus toe te passen, selecteert u deze in het menu en wacht u 9 seconden voordat de failsafe van kracht wordt.
• Vasthouden: Het model behoudt de laatste positie na signaalverlies. Om de modus toe te passen, selecteert u deze in het menu en wacht u 9 seconden voordat de failsafe van kracht wordt.

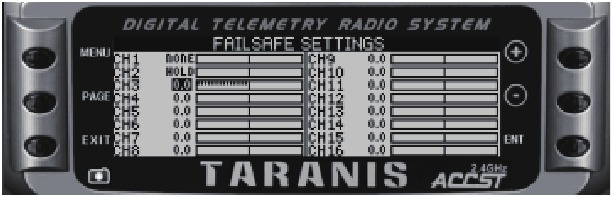

• Aangepast: De aangepaste positie van elk afzonderlijk kanaal. Het model beweegt naar de vooraf ingestelde positie na signaalverlies. Verplaats de cursor om in te stellen en druk op ENTER, u ziet het onderstaande scherm FAILSAFE SETTING. Verplaats de cursor naar het kanaal waarop u failsafe wilt instellen en druk op ENTER. Wanneer u de bijbehorende sticks of schakelaars beweegt, ziet u de kanaalbalk bewegen. Verplaats de kanaalbalk naar de plaats die u wilt voor failsafe en houd ENTER lang ingedrukt om de instelling te voltooien. Wacht 9 seconden voordat failsafe van kracht wordt.

Opmerking
Failsafe-instelling via zender voor kanaaluitgangspositie is alleen voor D16 RF-modus. Bovendien heeft de Failsafe-instelling via de zender een hogere prioriteit dan die via de ontvanger.

FrSky voegt voortdurend functies en verbeteringen toe aan onze producten. Om het meeste uit uw product te halen, controleert u het downloadgedeelte van de FrSky-website www.frsky-rc.com voor de nieuwste update firmware

FrSky Electronic Co., Ltd
www.frsky-rc.com
Neem contact met ons op: frsky@frsky-rc.com
Toevoegen: F-4,Building C, Zhongxiu Technology Park, No.3 Yuanxi Road, Wuxi, 214125, Jiangsu, China
Technische ondersteuning: sales4tech@gmail.com
