FrSky Horus X10 - Ontvangerhandleiding

Introductie

Hartelijk dank voor de aanschaf van het FrSky Horus X10 digitale telemetrie radiosysteem. Om optimaal gebruik te maken van uw systeem en veilig te vliegen, dient u deze handleiding zorgvuldig door te lezen. Als u problemen ondervindt bij het gebruik van uw systeem, raadpleeg dan de handleiding, uw hobbydealer of de technische ondersteuning van FrSky.

Vanwege onvoorziene wijzigingen in de productie kan de informatie in deze handleiding zonder voorafgaande kennisgeving worden gewijzigd.

Betekenis van speciale markeringen

Besteed speciale aandacht aan de veiligheid waar aangegeven door de volgende markeringen:

Procedures die kunnen leiden tot gevaarlijke situaties en de dood/ernstig letsel kunnen veroorzaken als ze niet correct worden uitgevoerd.

Procedures die kunnen leiden tot een gevaarlijke situatie of de dood of ernstig letsel van de gebruiker kunnen veroorzaken als ze niet correct worden uitgevoerd, of procedures waarbij de kans op oppervlakkig letsel of fysieke schade groot is.

Procedures waarbij de kans op ernstig letsel van de gebruiker klein is, maar er gevaar is voor letsel of fysieke schade als ze niet correct worden uitgevoerd.

= Verplicht
= Verboden

Houd elektrische componenten altijd uit de buurt van kleine kinderen.

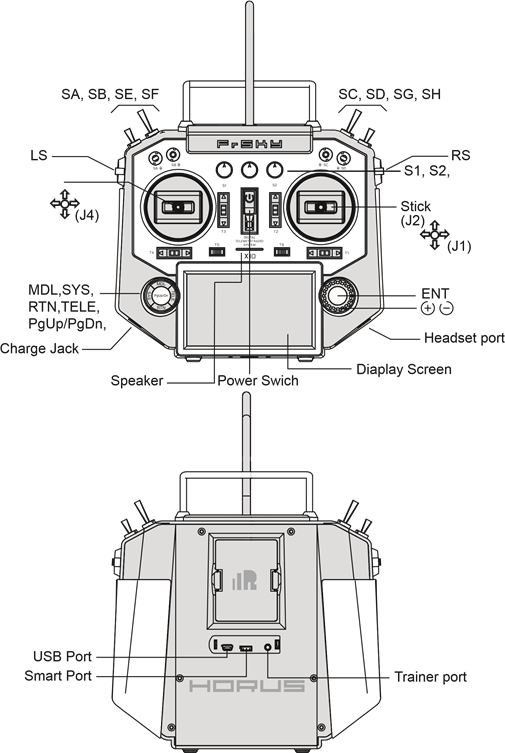

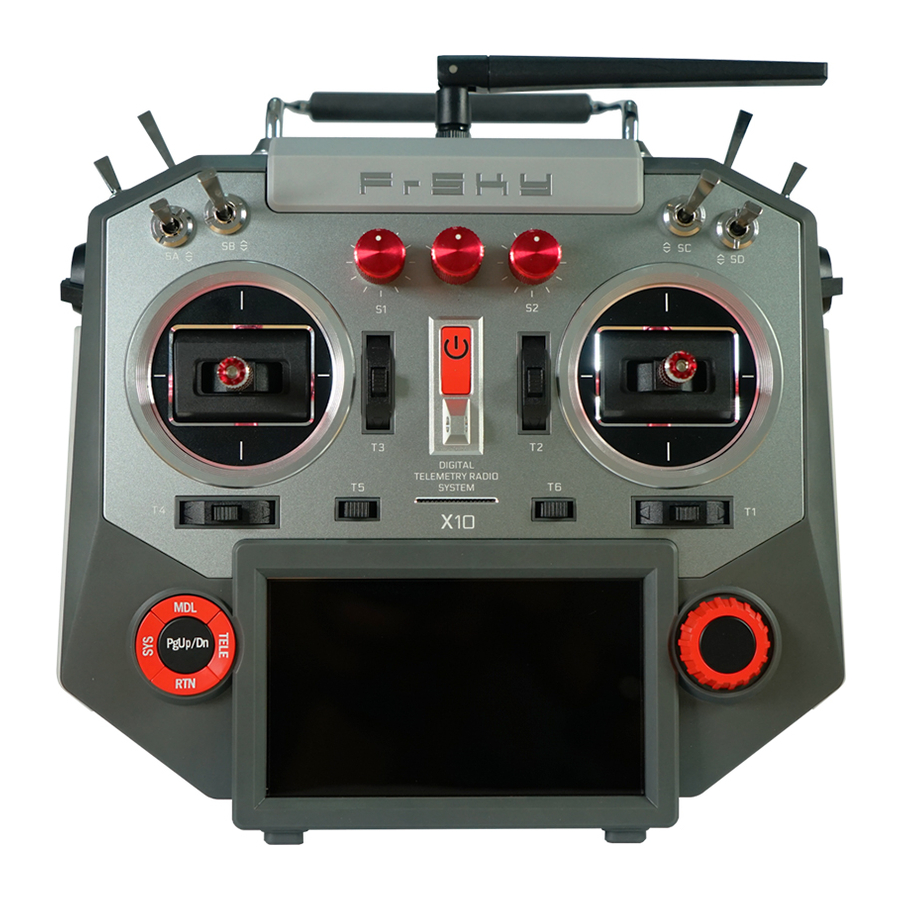

Overzicht

(Standaard instellingen schakelaar)

• SA: 3 posities, korte hendel
• SB: 3 posities, lange hendel
• SC: 3 posities, lange hendel
• SD: 3 posities, korte hendel
• SE: 3 posities, korte hendel
• SF: 2 posities, lange hendel
• SG: 3 posities, korte hendel
• SH: 2 posities, momentaan; lange hendel

U kunt de schakelaar kiezen en de posities ervan definiëren in het Input and Output Map scherm (Invoer- en uitvoerkaart scherm).

Waarschuwingen met betrekking tot de antenne van de externe module

Raak de antenne niet aan tijdens gebruik. Dit kan de transmissie verstoren en een crash veroorzaken.
Draag de zender niet aan de antenne. De antennedraad kan breken en transmissie voorkomen.
Trek niet met kracht aan de antenne. De antennedraad kan breken en transmissie voorkomen.

Specificaties

Modelnaam: Horus X10
Aantal kanalen: 47 kanalen
Werkspanning: DC 7.2V geleverd door batterij of DC 15V van adapter Bedrijfstemperatuur: -10~60℃
Industrieel scherm: hoge resolutie TFT (480*272), buiten leesbaar
Compatibiliteit: FrSky X-serie, D-serie, L-serie en V8-II-serie ontvangers (plus andere ontvangers als een externe module wordt gebruikt)
16MB Flash
*SD-kaart wordt niet meegeleverd met X10 Horus, gelieve deze apart aan te schaffen.

Kenmerken

• Audio spraakuitvoer (waarden, alarmen, instellingen, enz.)
• Volledige telemetrie en real-time datalogging
• Antennedetectie en SWR waarschuwing
• 6 kogellagers gimbals met nauwkeurige hall sensor en uitbreidbaar door stick uiteinden
• Ingebouwd draadloos trainersysteem
• 6 positie encoder voor eenvoudigere vluchtmodusschakelaar
• FrSky FrTX besturingssysteem
• Industrieel hoog resolutie TFT-scherm buiten leesbaar
• Interne en externe antenne selecteerbaar

Opmerkingen en waarschuwingen voor batterij en oplader

De 2S Li-Ion batterij is uitsluitend bedoeld voor gebruik in uw Horus X10.

Zorg ervoor dat u de aangeboden batterijlader gebruikt om de batterij op te laden.

Laat de batterij niet vallen.

Trek niet aan de batterijdraden, omdat dit kortsluiting kan veroorzaken en de batterij kan exploderen.

Verwijder de batterij niet uit de Horus X10-zender terwijl de spanningswaarschuwing knippert, omdat dit interne instellingen en geheugens kan beschadigen.

Zorg ervoor dat u de Horus X10 uitschakelt voordat u de batterij oplaadt.

De LED van de stroomindicator op de oplader brandt tijdens het opladen en gaat uit wanneer het opladen is voltooid.

Modelinstelling voor interne RF-module

De interne RF-module van FrSky Horus X10 is nieuw ontwikkeld door FrSky onder de naam IXJT. Ga naar het RF SYSTEM menu (voor details, download het van de FrSky website).

Stap 1: Stel de modus in voor de interne RF van de Horus X10. Raadpleeg de onderstaande tabel en stel de HORUS X10 in op de modus die overeenkomt met uw ontvanger (D8, D16 of LR12).

Opmerking: oudere V8-ontvangers worden niet ondersteund door de interne module, maar kunnen worden gebruikt met een externe DJT-module in V8-modus.

Stap 2: Stel het kanaalbereik in. De interne RF-module van de Horus X10 ondersteunt 47 kanalen. Het kanaalbereik is configureerbaar en moet voor gebruik worden gecontroleerd.

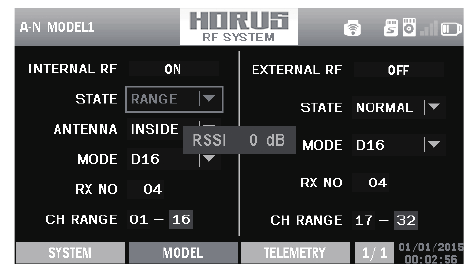

Stap 3: Stel het ontvanger nummer in. Wanneer u een nieuw model maakt, wijst het systeem u automatisch een ontvanger nummer toe, maar dit kan eenvoudig worden gewijzigd. Het bereik van het ontvanger nummer is 01-47, met het standaard nummer 01. Zodra de ontvanger is ingesteld op het gewenste nummer en is gekoppeld aan de Horus X10, hoeft de bind procedure niet te worden herhaald, tenzij het ontvanger nummer wordt gewijzigd. Stel in dit geval het ontvanger nummer in op het vorige nummer of herhaal de bind procedure.

Stap 4: Bind. Bind verwijst naar de bind modus van de Horus X10. Verplaats de cursor naar "STATE" (STATUS), druk op de Encoder knop, scroll de Encoder om de "BIND" modus te selecteren en druk vervolgens nogmaals op de Encoder knop, zodat de RF-module de bind modus is ingegaan. Zet vervolgens uw ontvanger in de bind modus en voltooi de bind procedure (raadpleeg de handleiding van de ontvanger voor details). Druk op "STATE" (STATUS) om naar "NORMAL" (NORMAAL) te gaan en sluit af.

Stap 5: Stel de Failsafe modus in. Er zijn 3 failsafe modi wanneer ingeschakeld: No Pulse (Geen puls), Hold (Vasthouden), Custom (Aangepast).

• No Pulse (Geen puls): bij signaalverlies produceert de ontvanger geen pulsen op een kanaal. Om dit type te gebruiken, selecteert u het in het menu en wacht u 9 seconden voordat de failsafe van kracht wordt.
• Hold (Vasthouden): de ontvanger blijft de laatste posities uitvoeren voordat het signaal verloren ging. Om dit type te gebruiken, selecteert u het in het menu en wacht u 9 seconden voordat de failsafe van kracht wordt.
• Custom (Aangepast): vooraf ingesteld op de vereiste posities bij signaalverlies. Verplaats de cursor naar de failsafe modus van het kanaal en druk op Encoder, kies vervolgens de Custom (Aangepast) modus. Verplaats de cursor naar het kanaal waarop u failsafe wilt instellen en druk op Encoder. Draai vervolgens de Encoder naar de gewenste plaats voor failsafe en druk kort op Encoder om de instelling te voltooien. Wacht 9 seconden voordat de failsafe van kracht wordt.

Let op:

• Wanneer failsafe is uitgeschakeld aan de X10 Horus-zijde, wordt de failsafe gebruikt die is ingesteld aan de ontvanger zijde.
• De SBUS poort geeft altijd uitvoer, No Pulse (Geen puls) kan hierop niet correct worden uitgevoerd. Stel "Hold" (Vasthouden) of "Custom" (Aangepast) in voor de SBUS poort.
• De bovenstaande instructies zijn niet van toepassing op de ontvangers van de D-serie en de L-serie, waarvoor de interne RF-module van de Horus X10 in de D8 modus of LR12 modus moet staan. Voor deze ontvangers moet failsafe worden ingesteld aan de ontvanger zijde (zie ontvanger instructies).

Stap 6: Range (Bereik). Range (Bereik) verwijst naar de bereik controle modus van de Horus X10. Vóór elke vliegsessie moet een pre-flight bereik controle worden uitgevoerd. Verplaats de cursor naar "STATE" (STATUS), scroll de Encoder om de "RANGE" (BEREIK) modus te selecteren en druk op Encoder. In de bereik controle modus wordt de effectieve afstand verkleind tot 1/30. Druk op "STATE" (STATUS) om naar "NORMAL" (NORMAAL) te gaan en sluit af.

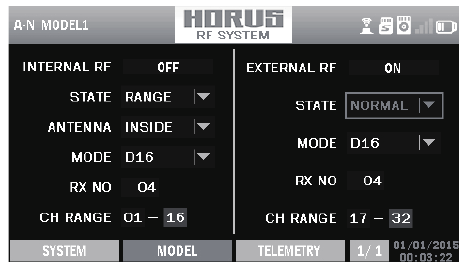

Modelinstelling voor externe RF-module

De externe RF-module kan via software worden in- of uitgeschakeld. Het instelproces is hetzelfde als dat voor de interne RF.
Als u een ander merk RF-module gebruikt dan FrSky, kies dan de PPM modus.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download FrSky Horus X10 - Ontvangerhandleiding
