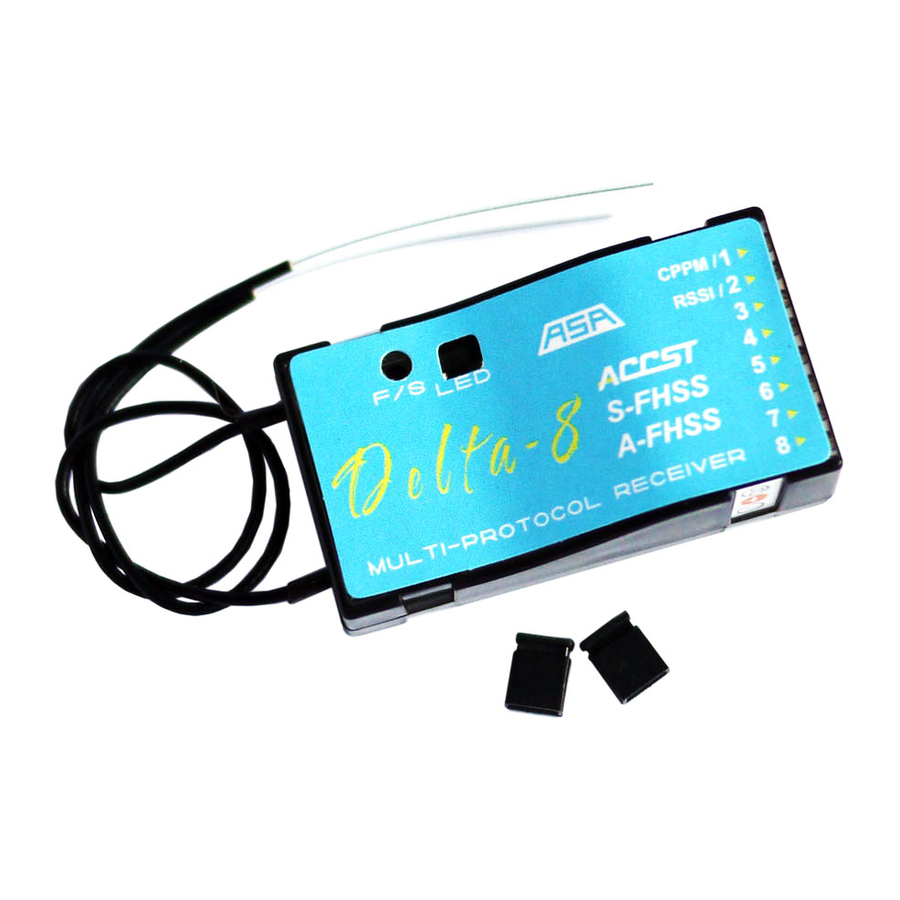

FrSky Delta 8 - 2.4GHz Ontvanger Met CPPM/RSSI Uitgangsmodus Handleiding

Introductie

Dank u voor de aanschaf van een FrSky Delta-ontvanger. De FrSky Delta-ontvanger is de eerste multi-merk 2.4GHz-ontvanger voor de R/C-markt, waardoor u alle flexibiliteit krijgt die voortkomt uit het niet vastzitten aan één merk. Lees deze instructies volledig door, aangezien het instellen van deze ontvanger kan afwijken van wat u gewend bent.

Gebruik

Stel altijd de failsafe in. Als minimum moeten alle elektromotoren worden ingesteld om te stoppen en IC-motoren om stationair te draaien of te stoppen.

Voer altijd een bereikstest uit. Dit moet minimaal worden gedaan vóór de eerste vlucht van de dag.

• De ontvanger moet worden beschermd tegen trillingen. Wikkel het in schuim of andere soortgelijke trillingabsorberende materialen.
• Elektronische apparaten en vloeistoffen gaan niet samen! Als de ontvanger wordt gebruikt in een gebied met een hoge luchtvochtigheid of waar hij nat kan worden, zorg er dan voor dat hij in een afgesloten container wordt geplaatst om hem te beschermen.

Antennemontage

Monteer de antennes in een hoek van 90° ten opzichte van elkaar voor optimale prestaties.

De antenne mag niet in de buurt van gebieden met elektrische ruis worden geplaatst, zoals motoren, ESC's, benzinemotoren en ontstekingseenheden.

Zorg er bij montage in een koolstofvezel vliegtuig voor dat het blootgestelde gebied van de antenne buiten het vliegtuig is gemonteerd.

• Buig de antennekabel niet rond een scherpe radius. De blootgestelde punt moet recht worden gehouden.
• Knip de antennekabel niet korter en wikkel hem niet in een spoel.

Specificaties

• Channel: 8
• Dimensions: 44 x 24 x 14mm
• Weight: 9.3g
• Operating Voltage Range: 3.0v to 16.0v
• Operating Current: 30mA
• Typical Range: >1.5km (Full Range)

LED Status Indicatie

Ontvangstmodus

Koppelingsmodus

Koppelen aan uw zender

Bij het koppelen van uw ontvanger schakelt deze tussen de verschillende formaten om op uw zender vast te leggen totdat hij deze vindt. Er zijn twee methoden om dit te doen. Ofwel via een automatische zoekopdracht of door handmatig aan te geven met welk merk u wilt koppelen.

Automatisch koppelen

FrSky D8/V8 Module

• Houd de knop op de achterkant van de module ingedrukt. Schakel de zender in.
• Houd de knop op de ontvanger ingedrukt. Schakel de ontvanger in.
• Wanneer de rode en groene LED's samen knipperen, is de ontvanger nu gebonden.

FrSky Taranis Zender

1. Schakel de zender in. Selecteer "bind" (binden) in de menu-opties.
2. Houd de knop op de ontvanger ingedrukt. Schakel de ontvanger in.
3. Wanneer de rode en groene LED's samen knipperen, is de ontvanger nu gebonden.

Futaba S‐FHSS/FHSS

1. Schakel de zender in.
2. Zorg ervoor dat alle aandrijfmotoren zijn losgekoppeld.
3. Houd de knop op de ontvanger ingedrukt. Schakel de ontvanger in.
4. Wanneer de rode en groene LED's samen knipperen, is de ontvanger nu gebonden.
5. Schakel de ontvanger uit en weer in en controleer of uw zender is gekoppeld aan de ontvanger. Als u dit niet doet, kan dit tot letsel leiden.

Hitec AFHSS

1. Houd de link-knop op de achterkant van de zender ingedrukt. Schakel de zender in.
2. Controleer of de blauwe LED knippert. Als de rode LED knippert, tik dan nogmaals op de link-knop om deze blauw te maken.
3. Houd de knop op de ontvanger ingedrukt. Schakel de ontvanger in.
4. Wanneer de rode en groene LED's samen knipperen, is de ontvanger nu gebonden.

Handmatig koppelen

In sommige gevallen kan het nuttig zijn om handmatig aan te geven met welk merk de ontvanger moet worden gekoppeld. De procedure is hetzelfde als hierboven – behalve voordat u gaat binden, plaatst u de meegeleverde jumpers in de volgende posities.

CPPM- en RSSI-uitvoermodus (gevorderde gebruikers)

Voor sommige toepassingen zoals OSD, FBL-helikopters, Flight Controllers, Return to Home-systemen enz., kunnen CPPM- en/of RSSI-ingang vereisen. Als u dit nodig hebt voor uw toepassing, kunt u dit inschakelen door een jumper tussen pinnen 3 en 4 te plaatsen en vervolgens uw ontvanger te koppelen zoals hierboven beschreven. Eenmaal succesvol gekoppeld, geeft de ontvanger CPPM uit op Servo Connector 1 en RSSI op Servo Connector 2. Aangezien de RSSI-uitvoer een digitale blokgolf is, hebben sommige eenheden mogelijk een analoog filter nodig voor hun RSSI-ingang. In de Hitec AFHSS-modus worden Servo Connectors 5 tot 8 kanalen 6 tot 9. Raadpleeg de instructies van uw apparaat voor meer informatie.

Failsafe

De failsafe-functie, in het geval van signaalverlies, verplaatst de servo's naar een aangewezen positie en stopt elk voortstuwingssysteem. Dit is om te proberen te voorkomen dat een model schade of letsel veroorzaakt. Opmerking: in veel landen is het een wettelijke vereiste dat een Failsafe correct is ingesteld – als minimum om motoren, machines of andere vormen van voortstuwingssystemen stationair te laten draaien/stoppen. De Failsafe van de ontvanger werkt op alle kanalen – ongeacht het zendermodel of -merk. Als uw zender een eigen Failsafe-functie heeft, wordt aanbevolen deze uit te schakelen om conflicten te voorkomen.

De Failsafe instellen

1. Zorg ervoor dat de zender en ontvanger beide zijn ingeschakeld en eerst zijn gekoppeld.
2. Verplaats alle bedieningselementen naar de gewenste posities waarop u de Failsafe wilt instellen.
3. Houd de ontvangerknop 5 seconden ingedrukt.
4. De rode LED knippert korte tijd snel om aan te geven dat de Failsafe is ingesteld.

Om de Failsafe uit te schakelen, koppelt u de ontvanger opnieuw.

Als uw zender een Failsafe-faciliteit heeft, heeft dit geen effect. Het wordt aanbevolen om de zender
Failsafe uit te schakelen om conflicten te voorkomen.

• Zorg er altijd voor dat de Failsafe is ingesteld om alle motoren uit te schakelen en alle IC-motoren stationair te laten draaien/stoppen.
• Als u kanalen hebt omgekeerd of de koppelingsinstelling hebt gewijzigd, reset dan de Failsafe om ervoor te zorgen dat deze correct is ingesteld.

Om onbedoelde instelling te voorkomen, kan de Failsafe slechts één keer per stroomcyclus worden ingesteld. Om opnieuw in te stellen, schakelt u eerst de stroom van de ontvanger uit en weer in.

Nadat u de Failsafe hebt ingesteld, controleert u of deze correct is ingesteld door de zender uit te schakelen terwijl de ontvanger nog steeds is ingeschakeld. Zorg ervoor dat het propellorgebied vrij is en dat het model is vastgebonden voordat u dit doet.

Probleemoplossing

Probleem	Oplossingen
Ontvanger wordt niet ingeschakeld/Er branden geen LED's op de ontvanger.	Controleer of de batterij van de ontvanger niet leeg is.
	Controleer of de servoconnectoren correct zijn georiënteerd.
	Als de ontvanger wordt blootgesteld aan vocht, kan dit ertoe leiden dat deze uitvalt. Het kan functioneren als het is uitgedroogd; de prestaties kunnen echter niet worden gegarandeerd. Zorg ervoor dat de ontvanger is beschermd tegen vocht.
Kan de ontvanger niet koppelen.	Verplaats de zender dichter bij of verder van de ontvanger.
	Vermijd gebieden in de buurt van andere 2.4GHz-apparaten, zoals Wi-Fi-routers, laptops, telefoons, videorepeaters en andere zenders.
	Probeer de ontvanger in de handmatige koppelingsmodus te zetten voor het betreffende merk.
	Opmerking, deze ontvanger ondersteunt geen Futaba FASST. Raadpleeg het andere FrSky Futaba-assortiment voor een compatibele ontvanger.
Ontvanger verliest signaal op korte afstand.	De ontvanger heeft een zeer gevoelige RF-voorkant om een uitstekend bereik te bieden. Als een zender te dichtbij is, kan dit ertoe leiden dat deze overweldigd raakt en het signaal verliest. Ook als de ontvanger in de CPPM/RSSI-uitvoermodus staat, kan het RSSI-uitgangssignaal instabiel worden. Verplaats de zender verder van de antenne van de ontvanger.
Hitec-zender knippert niet met de blauwe LED in de bindmodus.	Druk nogmaals kort op de bindknop. Dit zou moeten veranderen tussen een knipperende rode LED en een knipperende groene LED (vice versa).
	Als dit nog steeds niet werkt, moet u mogelijk de module van de zender updaten. Deze moet op versie 3.01 of hoger staan. Neem contact op met uw lokale Hitec-distributeur.
In de Hitec-modus trillen de servo's en reageren ze traag.	U hebt mogelijk per ongeluk uw Hitec-module in de her-scan- en herafstemmodus gezet. Dit kan gebeuren als de link-knop te lang wordt ingedrukt. Koppel uw ontvangers opnieuw.
De ontvanger vergrendelt niet op een signaal bij het wisselen tussen Futaba S‐FHSS en FHSS-modi.	Om veiligheidsredenen vergrendelt de ontvanger alleen op S‐FHSS of FHSS, afhankelijk van waarop de zender was ingesteld tijdens het koppelen. Om te wisselen tussen S‐FHSS- en FHSS-modi, koppelt u de ontvanger opnieuw.
De Futaba FHSS-modus bestuurt slechts 4 kanalen.	Futaba FHSS ondersteunt slechts 4 kanalen. Als u meer dan dit nodig hebt, gebruik dan de S‐FHSS-modus (als uw zender dit ondersteunt). Tenzij uw zender alleen de FHSS-modus ondersteunt, heeft het geen voordeel om deze te gebruiken ten opzichte van de S‐FHSS-modus.
De Failsafe van de zender heeft geen effect.	Deze ontvanger ondersteunt het instellen van de Failsafe niet met behulp van uw zender. Raadpleeg het bovenstaande advies voor het instellen van de Failsafe.
De ontvangerlampjes knipperen afwisselend bij het inschakelen.	Bij elke inschakeling controleert de ontvanger of de interne link- en Failsafe-gegevens correct zijn voor de veiligheid. Als dit zou mislukken, krijgt u een waarschuwingsindicatie. Probeer het opnieuw te koppelen en de ontvanger gebruikt een alternatieve opslagruimte voor de linkgegevens. Als deze fout herhaaldelijk optreedt, is het geheugen van de ontvanger mogelijk defect. Neem contact op met uw lokale FrSky-wederverkoper voor advies.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
