FrSky D4R-II Handleiding

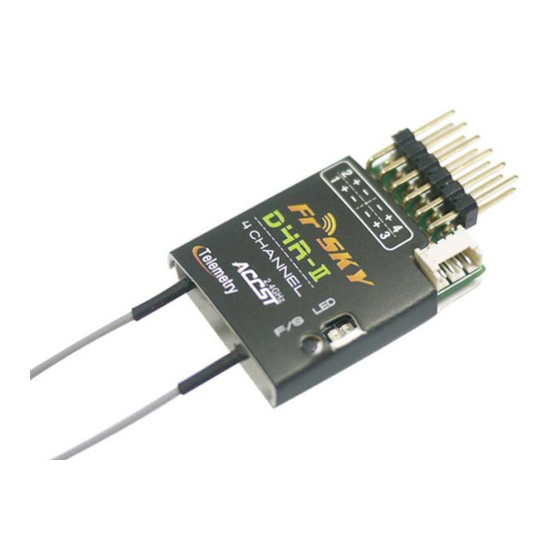

Introductie

Compatibiliteit

Compatibel met FrSky twee-weg telemetriemodules: DFT, DJT, DHT, DHT-U

Specificaties

Afmetingen: 40*22,5*6mm
Gewicht: 5,8g / 5g (zonder behuizing)
Werkspanningbereik: 3.5V-10.0V
Werkstroom: 60mA
Werkbereik: Volledig bereik (>1.5km)
Resolutie: 3072 (>11bit)

Functies

1. Firmware upgradeable;
2. Één externe analoge telemetrie poort en één digitale datastroom poort (aansluiten op FrSky Sensor Hub FSH-01);
3. RSSI (PWM) en CPPM output - Als CH3 en CH4 zijn verbonden door een jumper, zal CH1 CPPM outputten voor CH1~CH8, en CH2 zal RSSI (PWM) outputten;
4. Lichter gewicht en fysiek kleiner dan D8R-II plus & D6FR;
5. Alarm waarschuwing bij lage spanning, slechte ontvangst, etc.

Instellen

Bind procedure

1. Verzeker je ervan dat de zender in PPM modus staat. Schakel de zender uit.
2. Schakel de zender in terwijl je de F/S knop op de zendermodule vasthoudt (Zorg ervoor dat beide schakelaars op de zendermodule op OFF staan wanneer je deze ontvanger in de twee-weg modus gebruikt). Laat de knop los. De RODE LED op de zendermodule zal knipperen, wat aangeeft dat de zender klaar is om te binden met de ontvanger.
3. Sluit de batterij aan op de ontvanger terwijl je de F/S knop op de ontvanger vasthoudt. De LED op de ontvanger zal knipperen, wat aangeeft dat het bind proces is voltooid. Schakel zowel de zender als de ontvanger uit.
4. Schakel de zender in en sluit de batterij aan op de ontvanger. De GROENE LED op de ontvanger geeft aan dat de ontvanger commando's ontvangt van de zender. Het binden van de ontvanger/zendermodule hoeft niet herhaald te worden, tenzij een van de twee wordt vervangen.

Bereik controle

Een pre-flight bereik controle moet worden gedaan voor elke vliegsessie. Reflecties van nabijgelegen metalen hekken, betonnen gebouwen of bomen kunnen signaalverlies veroorzaken, zowel tijdens de bereik controle als tijdens de vlucht.

De volgende stappen moeten worden gevolgd om de bereik controle van het model uit te voeren voor de vlucht:

1. Plaats het model op ten minste 60cm (twee voet) boven niet-metaal verontreinigde grond (bijv. op een houten bank).
2. De ontvanger antennes moeten gescheiden zijn in het model, en de grond niet raken.
3. Plaats de antenne van de zender in een verticale positie.
4. Schakel de zender en ontvanger in, druk de F/S knop van de zender voor 4 seconden in om de bereik controle modus te activeren, de RODE LED van de zendermodule zal uitgaan, de GROENE LED zal snel knipperen, en de BEEPER zal klinken. De effectieve afstand zal worden verminderd tot 1/30 van het volledige bereik.
5. Loop weg van het model terwijl je tegelijkertijd de bedieningselementen op de zender bedient, en bevestigt dat alle bedieningselementen normaal werken.
6. Druk de F/S knop voor 1S-4S in om de bereik controle modus te verlaten, de RODE LED zal weer aangaan, wat aangeeft dat de normale werking is hersteld.

Failsafe instellen

Failsafe is een handige functie waarbij alle bedieningselementen naar een vooraf ingestelde positie bewegen wanneer het besturingssignaal voor een bepaalde tijd verloren gaat. D4R-II ondersteunt failsafe functie voor alle kanalen.

Volg de onderstaande stappen om failsafe posities in te stellen voor elk kanaal:

1. Bind de ontvanger eerst en schakel zowel de zender als de ontvanger in;
2. Verplaats de bedieningselementen naar de gewenste failsafe positie voor alle kanalen;
3. Druk kort op de F/S knop van de ontvanger (minder dan 1 seconde). De GROENE LED van de ontvanger zal twee keer knipperen, wat aangeeft dat de failsafe positie is ingesteld in de ontvanger. Om de failsafe functie uit te schakelen, bind je de ontvanger opnieuw.

Het wordt aanbevolen om failsafe in te stellen wanneer het systeem voor het eerst wordt gebruikt, of wanneer de ontvanger opnieuw is gebonden. Volg de onderstaande stappen om failsafe in te stellen.

Optie-1. Hoe failsafe in te stellen op een door de gebruiker bepaalde staat bij signaalverlies:

1. Bind de ontvanger eerst aan de zendermodule en schakel zowel de zender als de ontvanger in;
2. Verplaats de bedieningselementen naar de gewenste failsafe positie voor alle kanalen;
3. Druk kort op de F/S knop op de ontvanger en je bent klaar.

Optie-2. Hoe failsafe in te stellen voor geen pulsen bij signaalverlies:

1. Druk gewoon kort op de F/S knop op de ontvanger terwijl de zender is uitgeschakeld en je bent klaar.

Let op: Als failsafe niet is ingesteld, zal failsafe standaard de laatste positie vasthouden voordat het signaal verloren gaat. In dit geval bestaat het risico dat je model wegvliegt of letsel veroorzaakt.

LED status

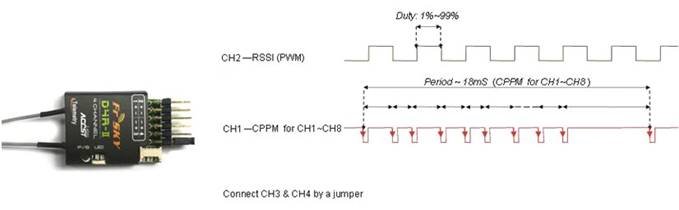

Hoe CPPM en RSSI te krijgen van D4R-II

Als CH3 en CH4 zijn verbonden door een jumper, zal CH1 CPPM outputten voor CH1~CH8, en CH2 zal RSSI (PWM) outputten.

CPPM kanaal kan niet alle acht kanalen tegelijkertijd verwerken met alle uitslagen maximaal, omdat het niet genoeg frame gap heeft. Het wordt aanbevolen om maximaal zes kanalen van het CPPM kanaal te gebruiken en de rest van de twee kanalen uit te laten, anders kan er onjuiste prestatie optreden.
