Lian-Li LANCOOL II Handleiding

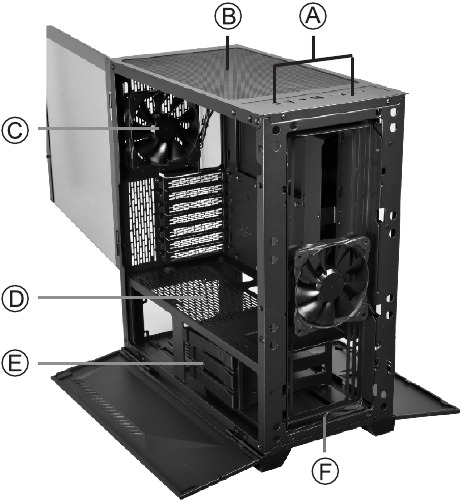

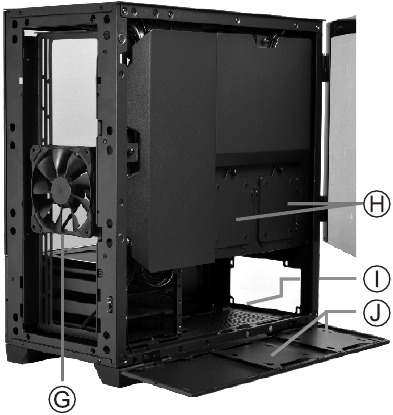

Case-onderdelen

1. IO-poorten: 1 x AUDIO / Microfoon Combo Jack, 2 x USB 3.0, 1 x USB 3.1 Type C (Optioneel) Power Button (aan/uit-knop), Reset Button (resetknop)
2. 120 mm ventilator x 1, ondersteuning voor 120 mm ventilator x 2 of 140 mm ventilator x 2 of 120 mm radiator x 1, of 240 mm radiator x 1, verwijderbaar stoffilter
3. 120 mm ventilator x 1
4. Ondersteuning voor 120 mm ventilator x 2
5. Verwijderbare HDD-lade: ondersteuning voor 3,5" HDD x 3 of 2,5" SSD x 3
6. Verwijderbare ventilatorlade: ondersteuning voor 120 mm ventilator x 3 of 140 mm ventilator x 2 of 360 mm radiator x 1 of 280 mm radiator x 1
7. 120 mm ventilator x 1 (verwijderbaar stoffilter in voorpaneel)
8. Verwijderbare HDD-lade: ondersteuning voor 2,5" SSD x 2
9. PSU-lade: ondersteuning voor ATX PSU x 1 (verwijderbaar stoffilter aan de onderkant)
10. Verwijderbare HDD-lade: ondersteuning voor 2,5" SSD x 2

Hardwarelijst

1. Schroeven voor moederbord en 2,5" SSD-montage

2. Schroeven voor PSU-montage

3. Schroeven voor 3,5" HDD-montage

4. Kabelbinders voor kabelbeheer

5. Schroeven / Anti-vibratieringen voor 2,5" SSD-montage

6. Gereedschap voor afstandsbout

7. Schroeven voor 120 mm ventilator

8. Klittenband voor kabelbeheer


Overtollige hoeveelheid zijn reserveonderdelen.

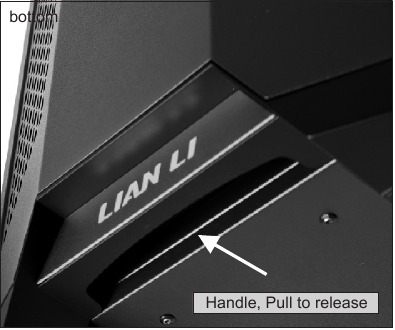

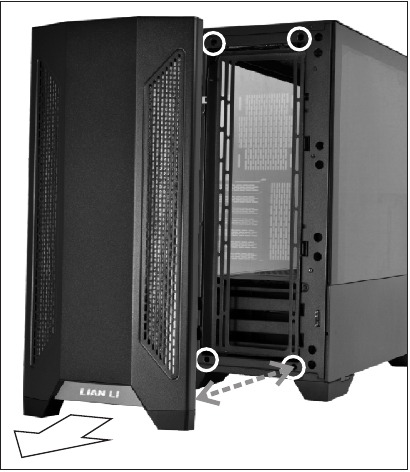

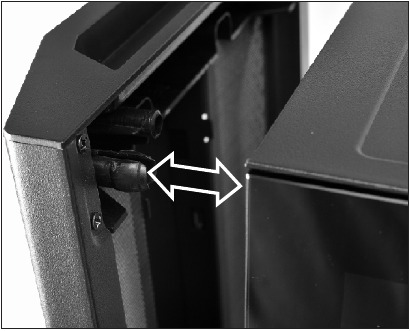

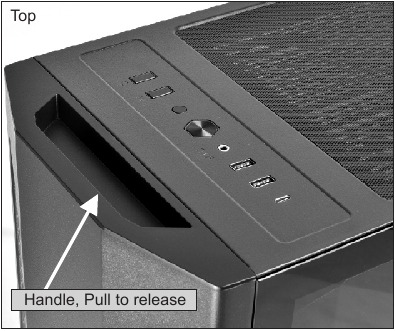

Voorpaneel verwijderen

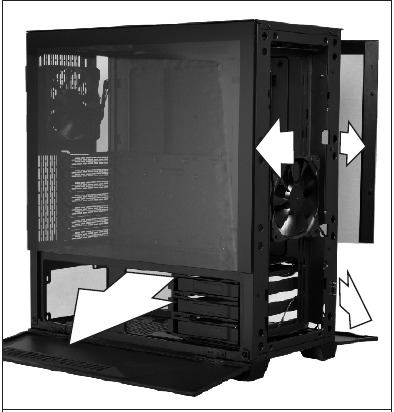

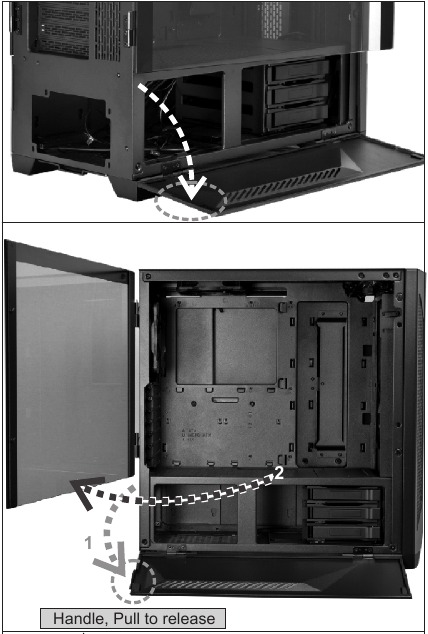

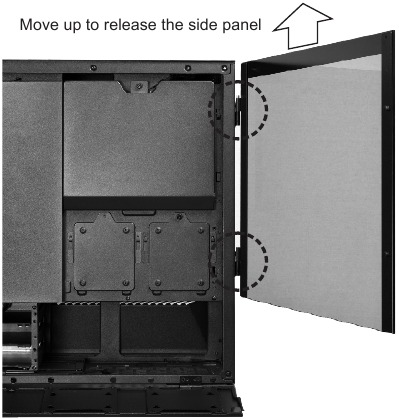

Zijpaneel verwijderen

Verwijder eerst het voorpaneel en open vervolgens de zijpanelen.

Zonder het voorpaneel te verwijderen.

Let op:
Verwijder de beschermfolie

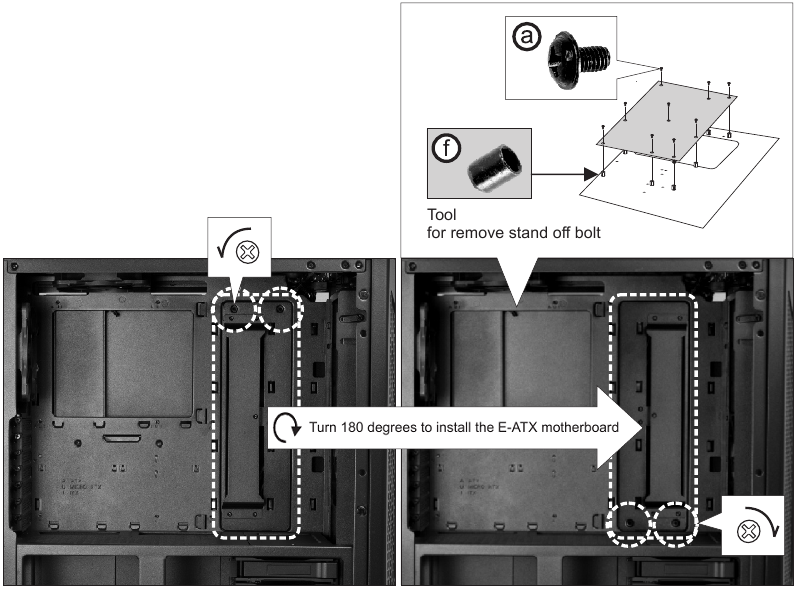

Moederbord installatie

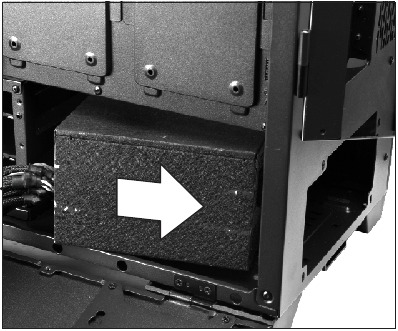

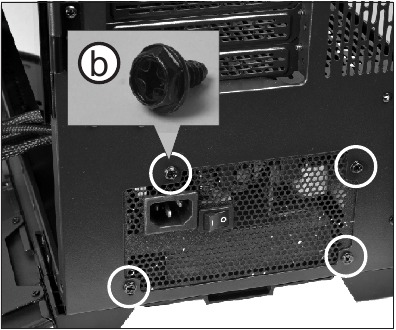

PSU-installatie

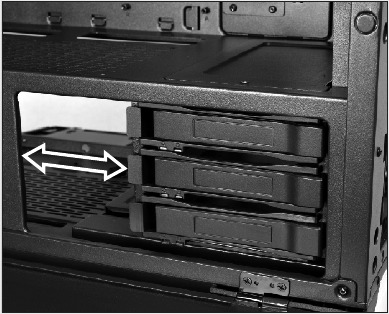

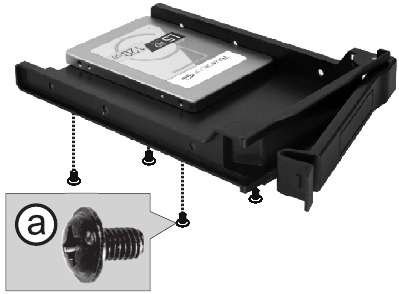

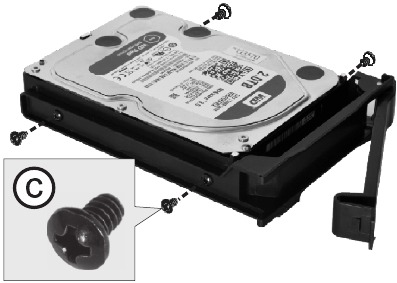

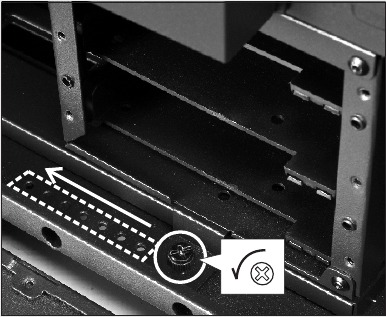

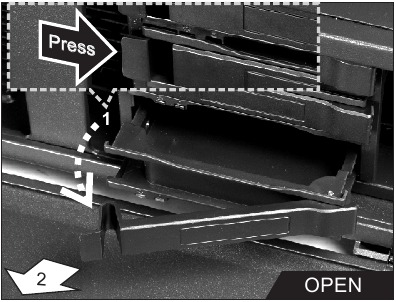

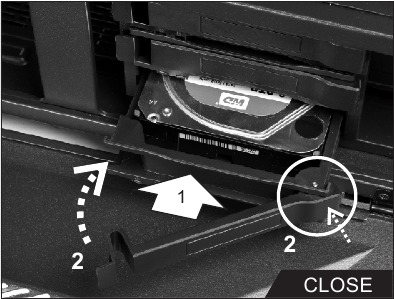

2,5"SSD / 3,5"HDD installatie

De HDD-lade moet worden ingeduwd voordat de hendel kan worden gesloten.

Opmerking: HDD-rekpositie kan worden aangepast

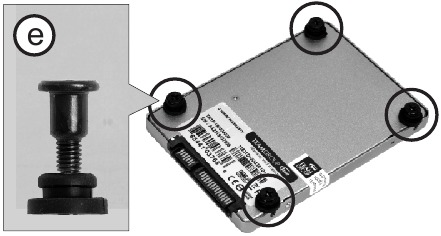

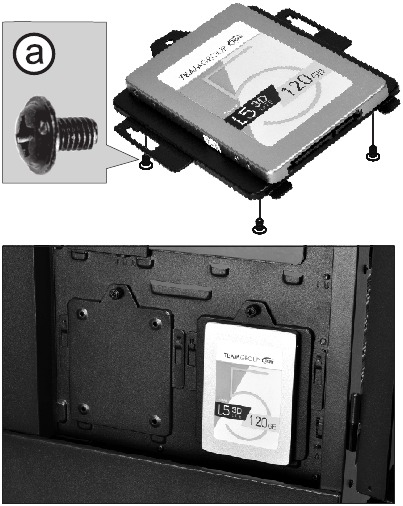

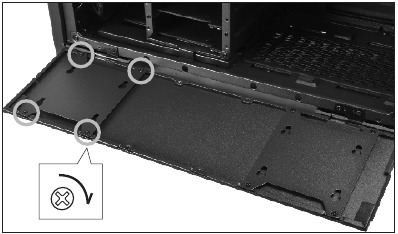

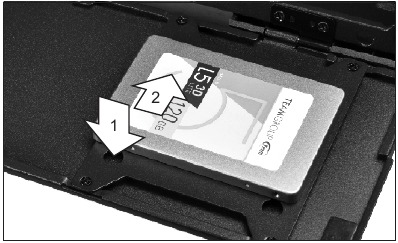

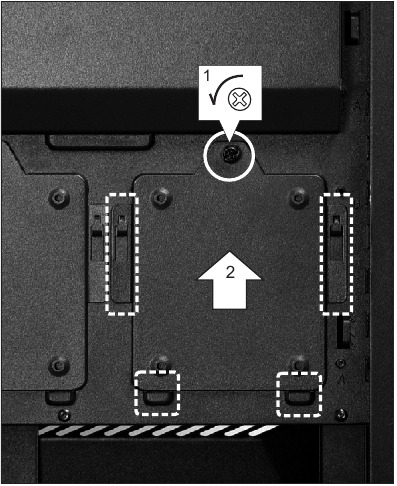

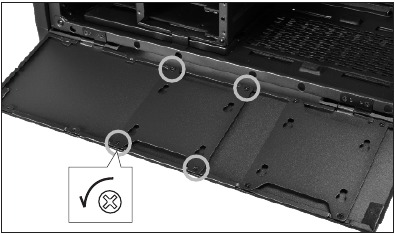

2,5"SSD installatie

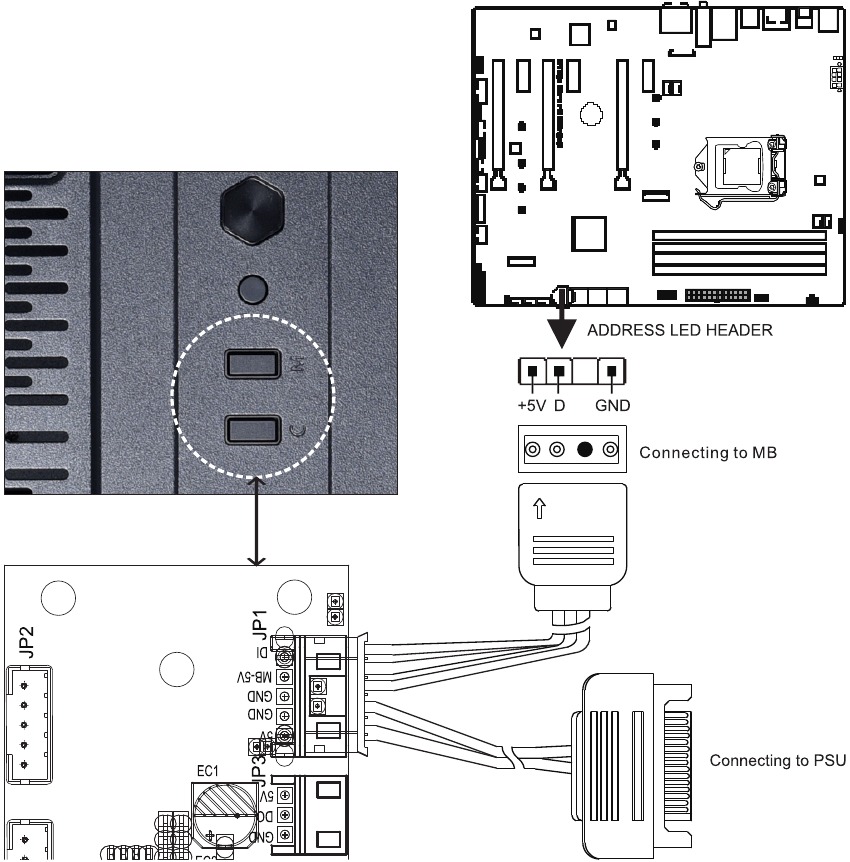

LED-bedieningsinstallatie

Handleiding kabelinstallatie

Functie I/O-poorten

HD AUDIO

USB 3.0

Ondersteunt moederbord USB 3.0 20-pins header

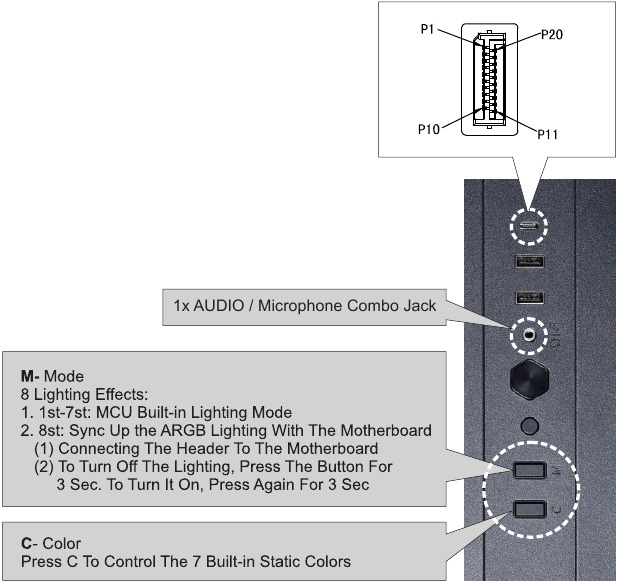

USB 3.1 GEN.2 (optioneel)

M-Mode
8 lichteffecten:
1. 1e-7e: ingebouwde MCU-verlichtingsmodus
2. 8e: ARGB-verlichting synchroniseren met het moederbord
(1) De header op het moederbord aansluiten
(2) Om de verlichting uit te schakelen, drukt u 3 seconden op de knop. Om deze in te schakelen, drukt u nogmaals 3 seconden op de knop

C-Color
Druk op C om de 7 ingebouwde statische kleuren te bedienen

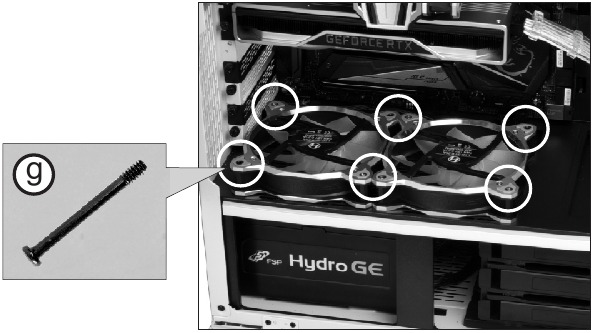

120 mm ventilatorinstallatie

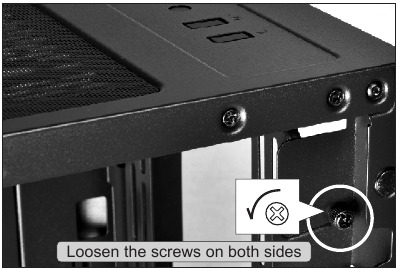

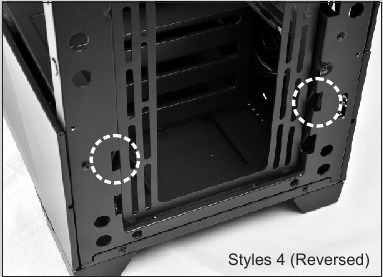

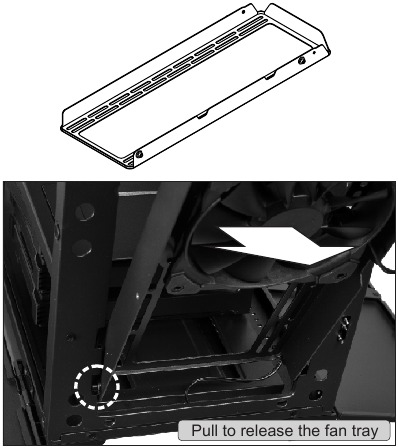

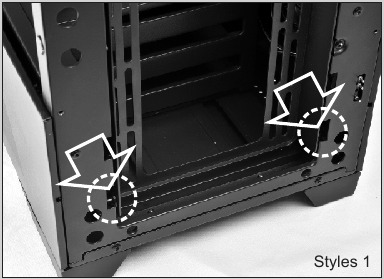

De ventilatorlade verwijderen

Let op:

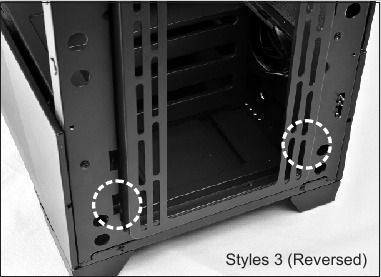

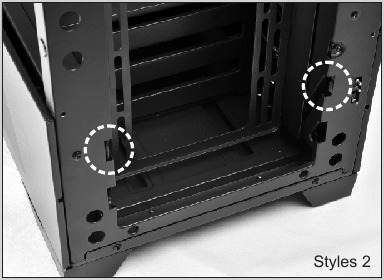

De ventilatorlade kan worden omgedraaid en heeft vier stijlen

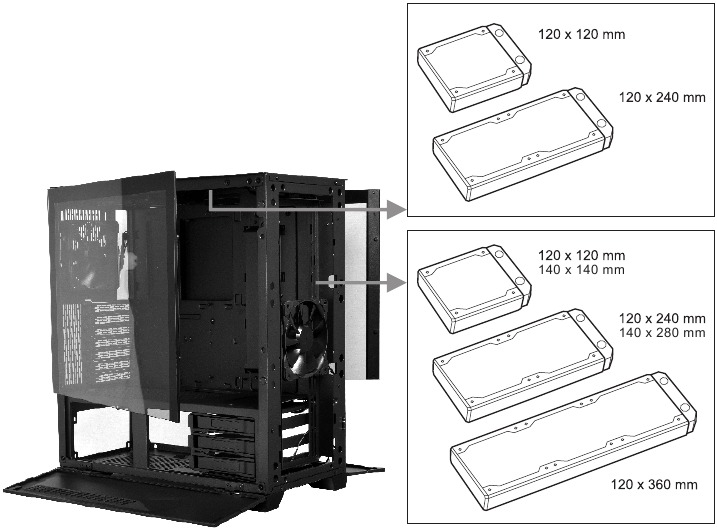

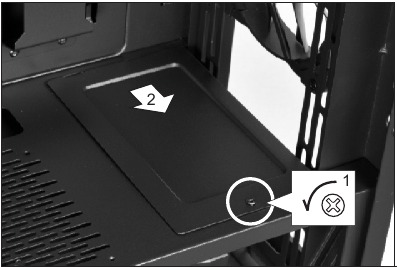

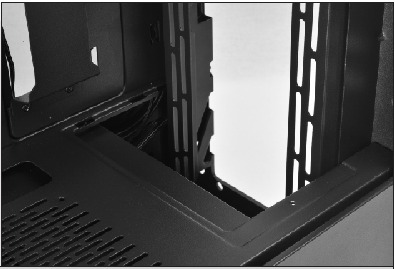

Radiator- en koelingsondersteuning

Verwijder de kap om de 360 mm radiator te installeren

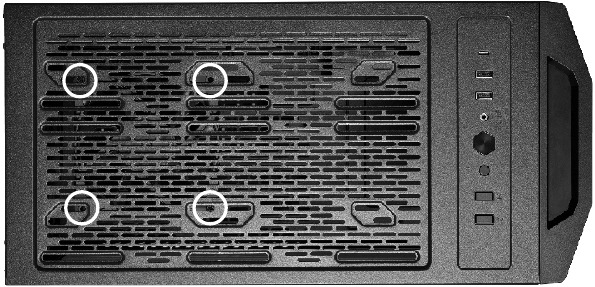

De ventilator is in het midden van de bovenklep geïnstalleerd

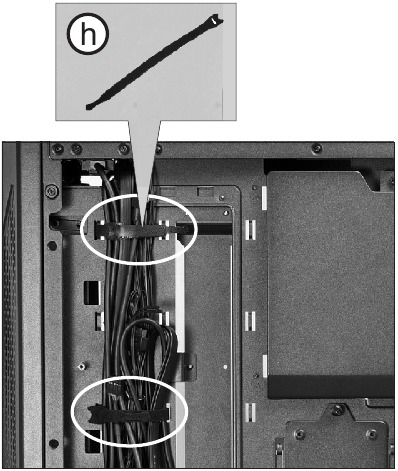

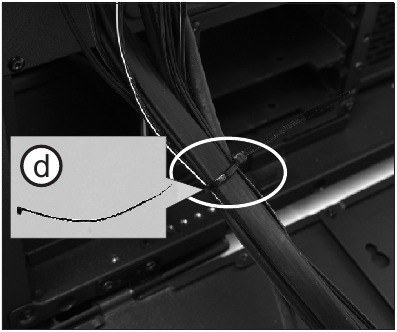

Kabelbeheer

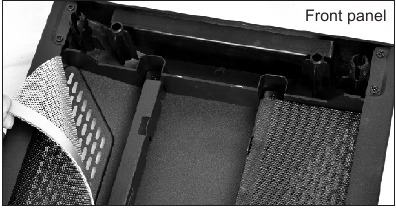

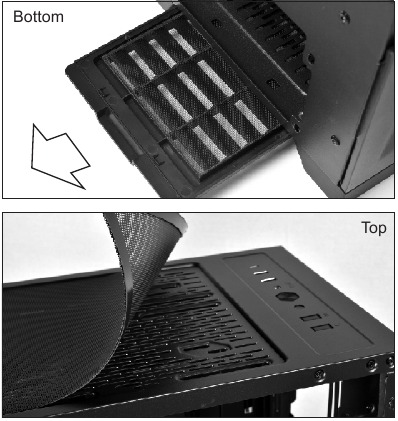

De magnetische stoffilters verwijderen

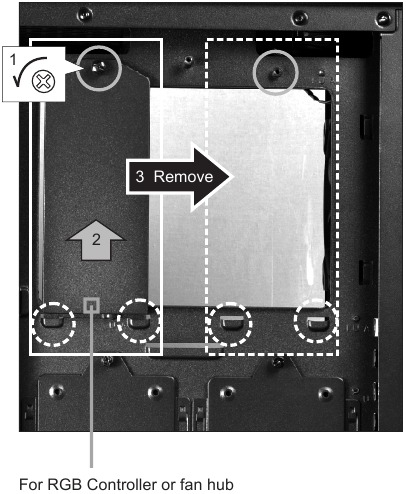

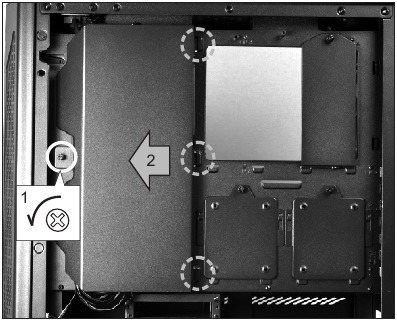

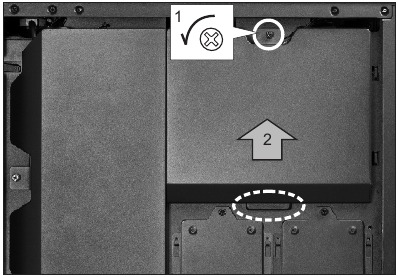

Klep verwijderen

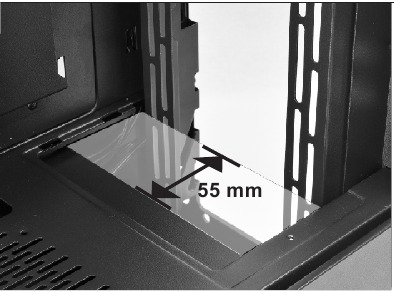

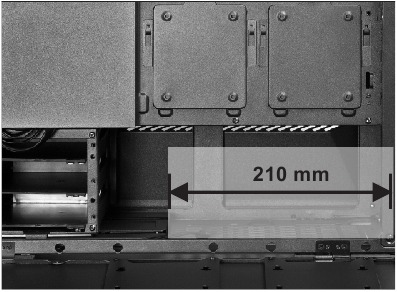

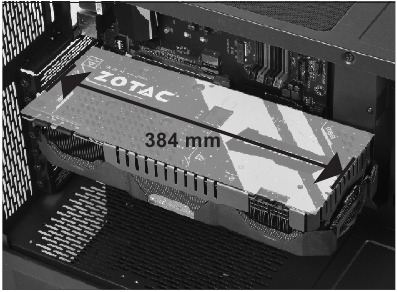

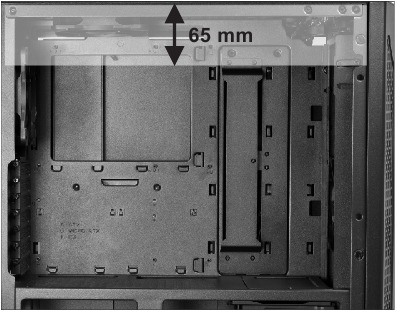

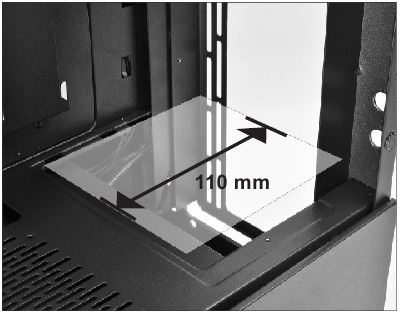

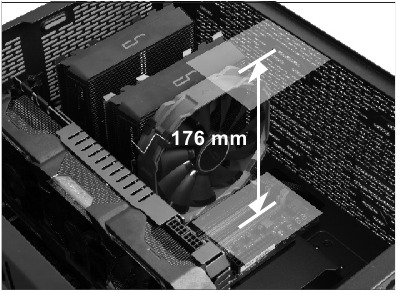

Hardware-vrijgave

• CPU-luchtkoeler
• GPU
• PSU
• Radiator-vrijgave

Optionele kits

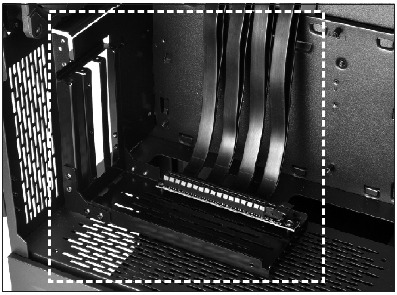

LANCOOL II - 1X Vertical GPU kit

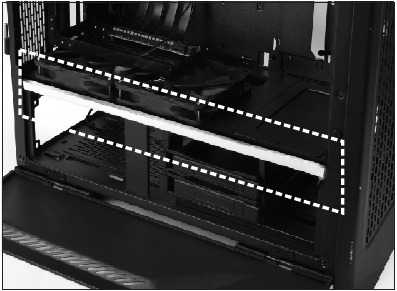

LANCOOL II - 2X Side Diffused LEDs strip

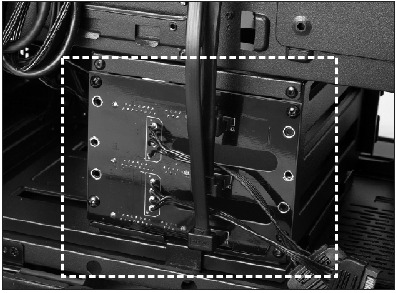

LANCOOL II - 3X Hot swappable back plate

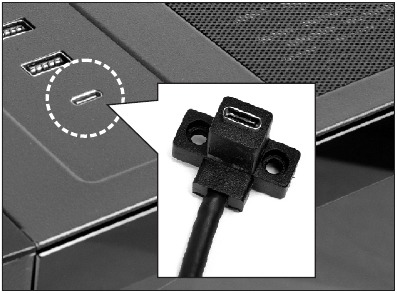

LANCOOL II - 4X 3.1 type C cable

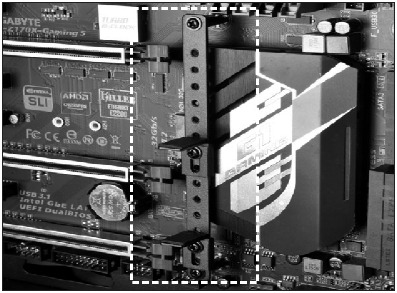

GB-001X Graphic card anti-sag bracket
